7-38 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide Rough 所有照明的照明值每增加 5 ， 并保存形象 （ Image ）。 Fin e 当前设置的照明值前后 2 阶段范围内照明值每增加 1 保存 Image 。 All Range 对所有照明值领域保存 Image 。 User Define 用户指定照明值变化范…
7-38
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
Rough
所有照明的照明值每增加5，并保存形象（Image）。
Fine
当前设置的照明值前后2阶段范围内照明值每增加1 保存Image。
All Range
对所有照明值领域保存 Image。
User Define
用户指定照明值变化范围及间隔。
重复个数
表示Image 的储存次数。
光线水平度
显示当前照明值。
图像拾取范围
显示用在保存Image的照明值范围及间隔。 Light Level Range设置为 User
Define用户可直接输入/ 修改范围。
从
显示照明值变化的开始 Level。
到
显示照明值变化的结束 Level。
增加
设置照明值变化间隔。
<开始> 按钮
开始Image Capture 作业。
<取消> 按钮
Image Capture 中中断作业。
<关闭> 按钮
结束对话框。
7-40
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
7.1.2.2. CHIP-Rect 部品数据的设定
设定四角形CHIP元件的排列数据。

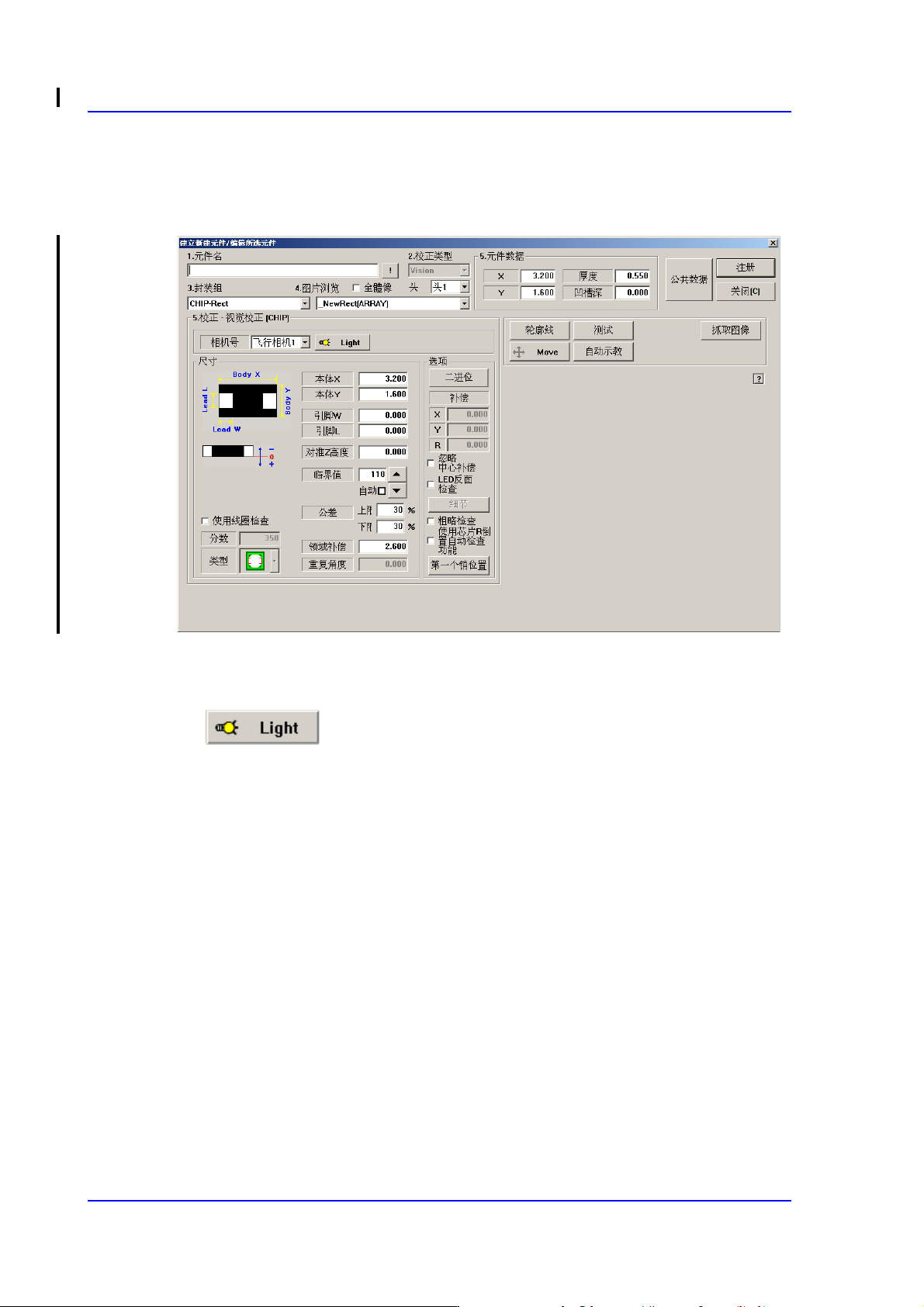

图
7.13 “
封装组
= CHIP-Rect”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data” 。
<尺寸> 领域
设定排列尺寸。
<本体X> 编辑框
设定部品的X轴方向的尺寸。
<本体Y> 编辑框
设定部品的Y轴方向的尺寸。
<引脚宽度 > 编辑框
设定引脚的X轴方向的长度。
<引脚长度 > 编辑框
设定引脚的Y轴方向的长度。
