14-28
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.4. Fiducial Cameras Offset Calibration
测量Gantry 的Ref. Fiducial Camera的中心与Other Fiducial Camera的中心之间的距
离。
下面是 Fiducial Camera Offset的校正步骤。

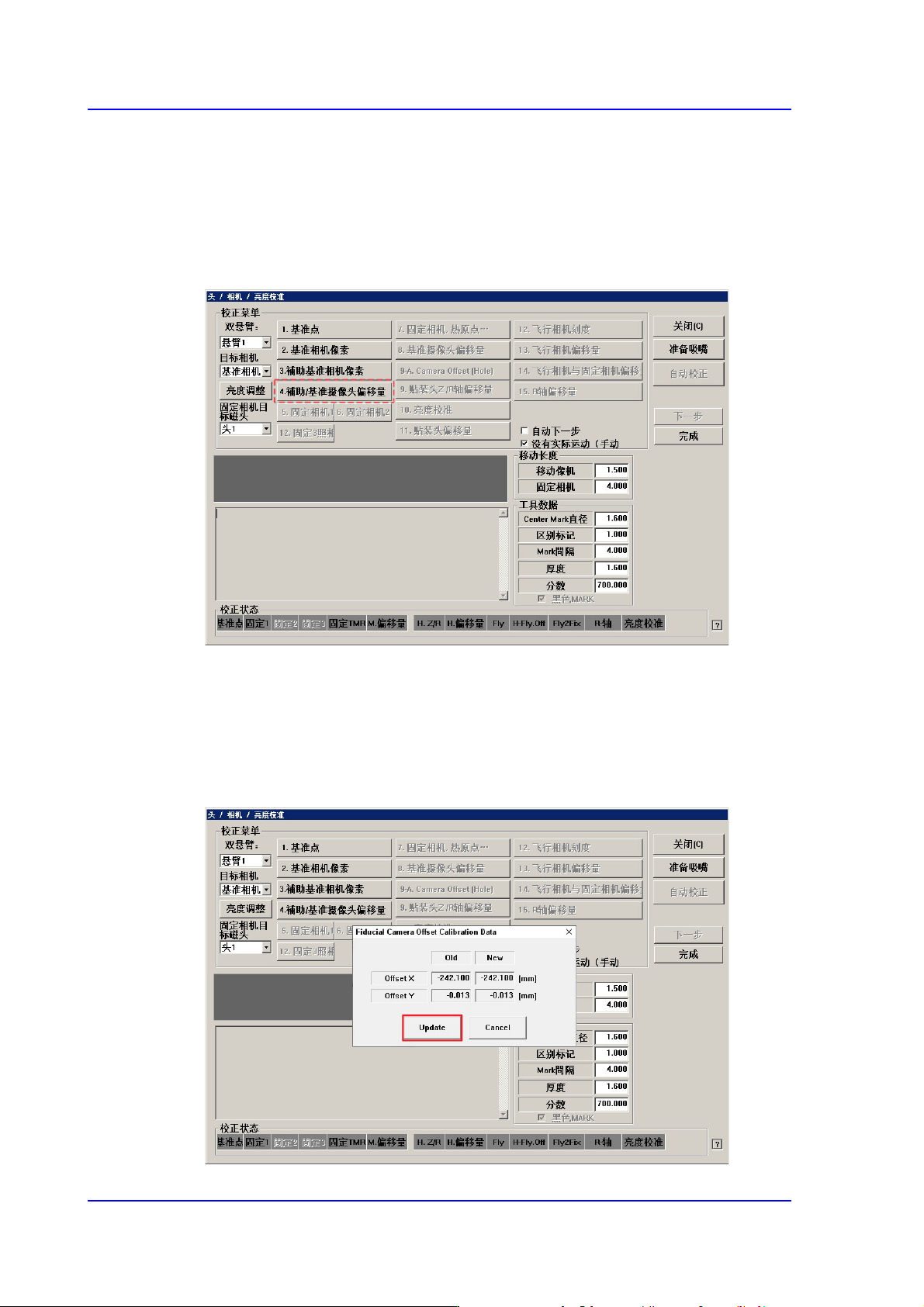

1) 点击<Calibration Menu>领域的<4. Fid. Cameras offset>按钮。
将Ref. Fiducial Camera移动到Fiducial Camera Scale Calibration 所设置的Mark位
置后，测量Mark 的中心位置。
然后将Other Fiducial Camera移动到Mark位置后，测量Mark的中心位置。
2) Calibration完毕后如下图所示地显示结果值。如果需要适用Calibration值，则点
击<Update> 按钮。
