7-13
元件的登记

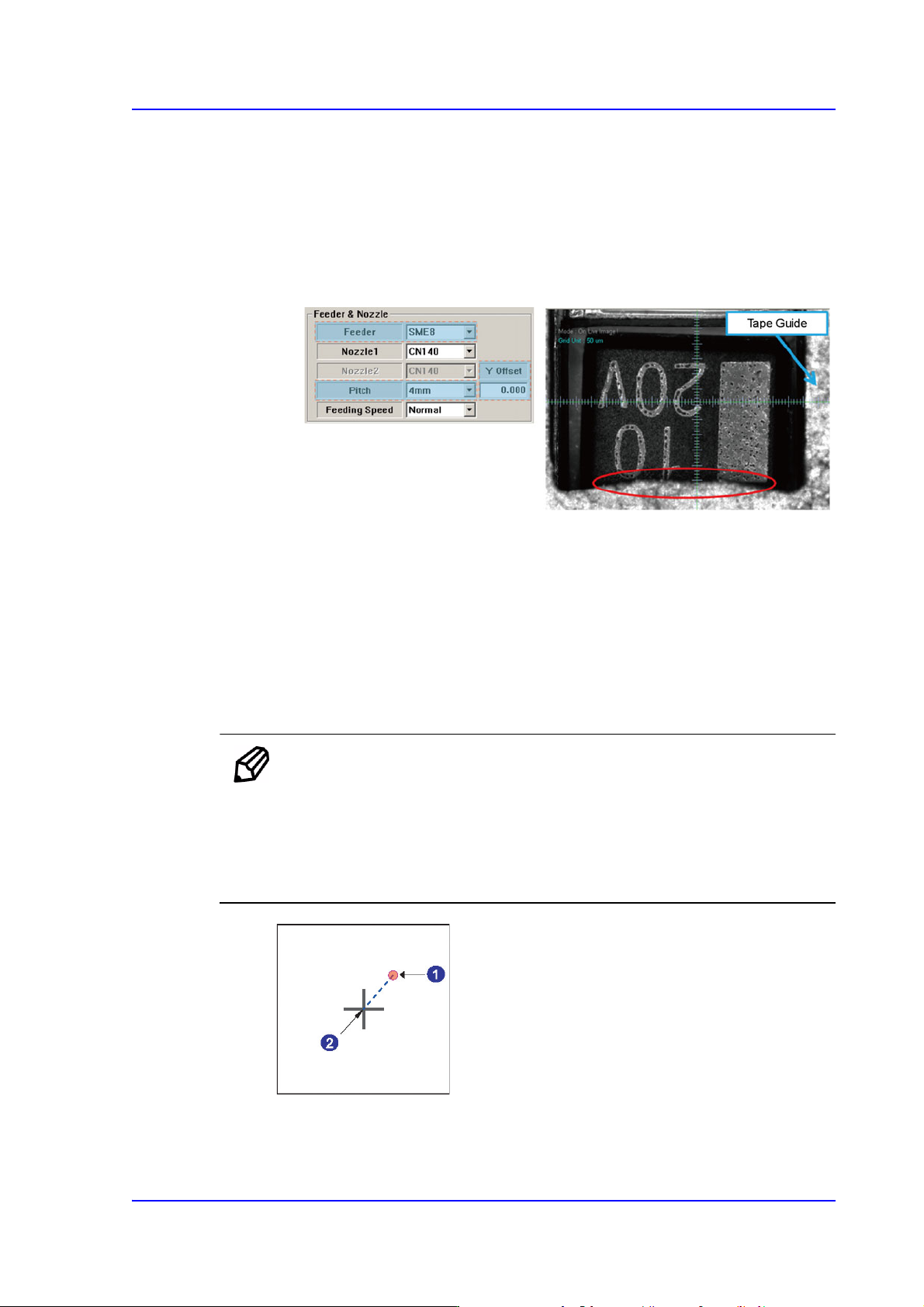

<Y Offset> 编辑框
把SME 8mm 或SME 8mm Large电动式Tape Feeder供料器设定为4mm 间
距后供应元件时，如果元件的Y尺寸为2.2mm以上，拾取元件时可能与
料带导件干涉。
此时，在<Y Offset>编辑框输入Y 补偿值以便设定元件的拾取位置(输入
范围：0 ~ 0.5mm)。
<同步取料公差> 领域
是同时吸附允许误差，以部件的大小为基准用百分比表示。如果给较大的误
差值，会很好地完成同时吸附，但是可能会发生吸附错误。
在这里容许误差是指从部件的 Align Point 到实际吸附点Head 中心的Offset。
Default值为15%，大于此数时容易进行同时吸附，但会引发吸附错误。
微小部件时要减小此值，比1005小的部件必须执行 Pocket teach 才能降低不
良率。
参 考 同时吸附条件
1. 吸附的Head中心在允许的误差范围内对部件进行吸附。
2. 对联动Head进行部件吸附时，R值要相同。
3. X，Y的最大容许误差要小于0.5 mm。
1: Head
中心（实际吸附点）
2:
部件
Align Point
