下面介绍R Offset Calibration执行方法。
1. 将喷嘴CNTO分配给ANC Hole No.1号。
2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 < 喷嘴固定检测>按钮。 (在
这里任意用 Head 1设定)
3. 显示“First, We must Put all Nozzles from Heads manually. To Moving Down Z Axis,
Click [Next].”消息。 为手动除去所有贴装在磁头的吸嘴，拉下磁头的Z轴请点击
<Next>按钮。
此时虚拟吸嘴CNT0设置在 ANC 的1号孔，认定相应 Head 把CNT0吸嘴Pick。
14-62
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

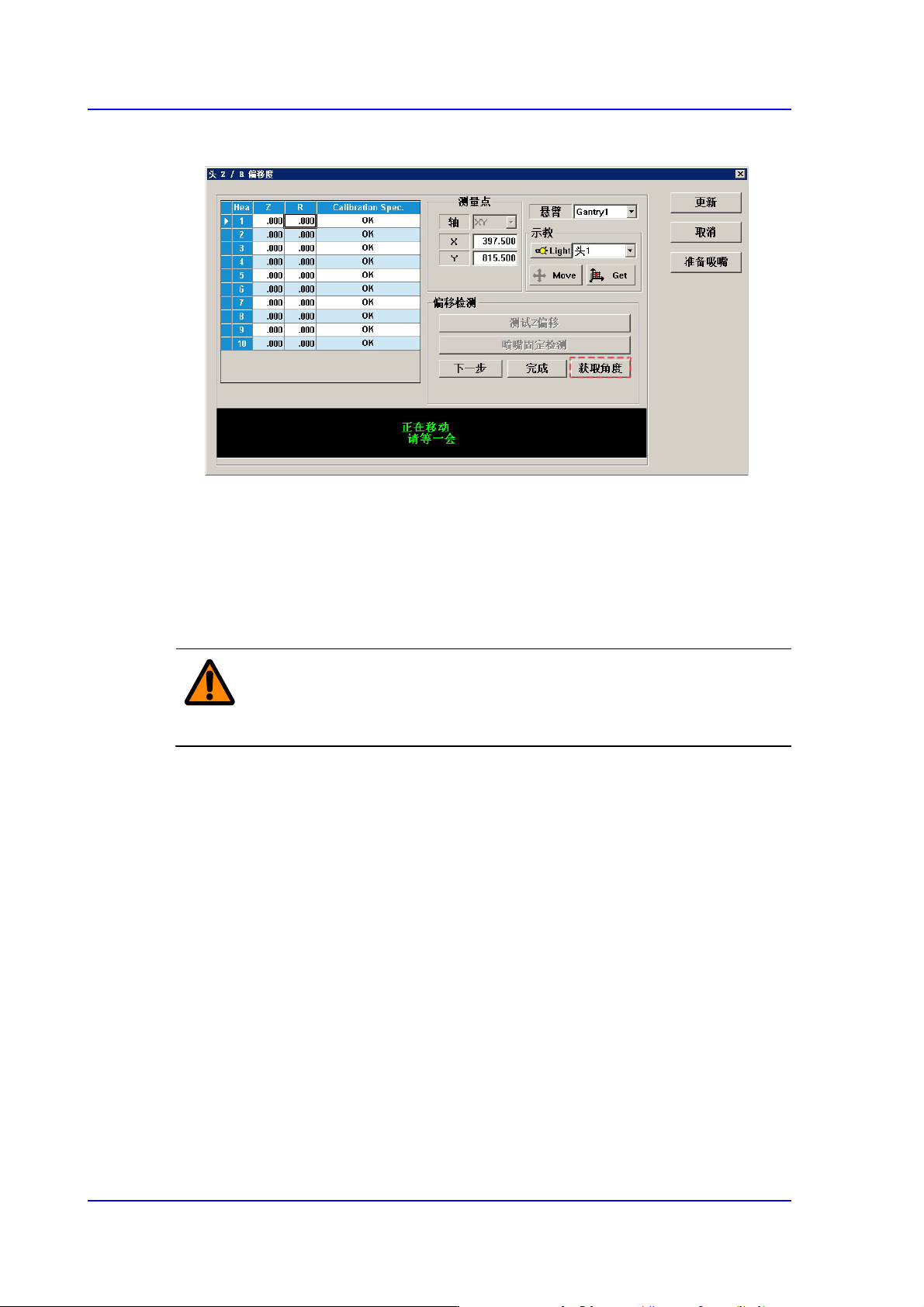

6. 点击<Offset Check>领域的<Get Angle>按钮后输入R offset值。
7. 同样地测定Head 2 ~ Head 10。
8. 校正结果适用在设备时点击<Update>按钮。
14.3.8.5. Light [F8]
校正飞行相机和固定相机的照明亮度。详细事项请参照 “15.4. Light Mapping”
注 意 与SM32x 设备上使用的Light Mapping用吸嘴无法互换。请不要
在本设备中使用SM32x用吸嘴。
