Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
如果是Fix Cam，则在4096值的范围内输入Side 照明值。
<计划/测验> 按钮
对< 选择照相机>组合框中选择的Camera执行 Light Level的Test 或者自动
Mapping。
图
15.11 Fiducial Camera
被选的情况
图
15.12 Fiy Camera
被选的情况
15-25
系统设置
图
15.13 Fix Camera
被选的情况

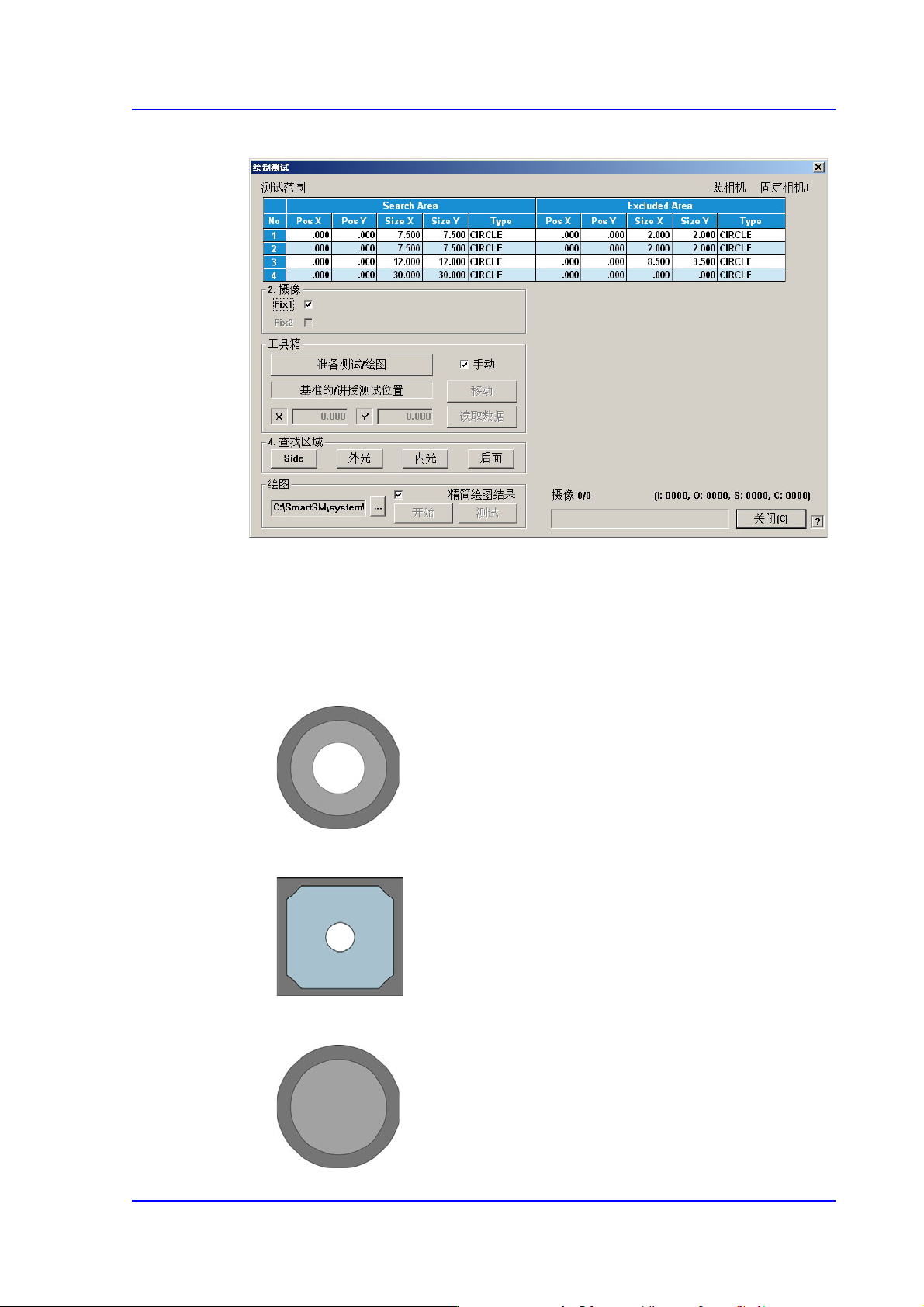

<1. 测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search 领域和 Excluded 领域。自动设置测试
领域。不要改变该值。
图
15.14 Fly Camera
用校正吸嘴底面形象
图
15.15 Fid Camera
用校正版形象
图
15.16 Fix Camera
用校正吸嘴底面形象
15-26
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping 的 Camera。 已激化的Camera 可同时指
定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
< 准备测试/绘图 > 按钮
安装在Head的所有吸嘴，返还给对应ANC 孔。之前ANC1号孔中配置校
正用LightFly 吸嘴。
完成作业后 <绘图> 领域的 <开始> 按钮和 < 测试>按钮会被激活。
