14-42
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

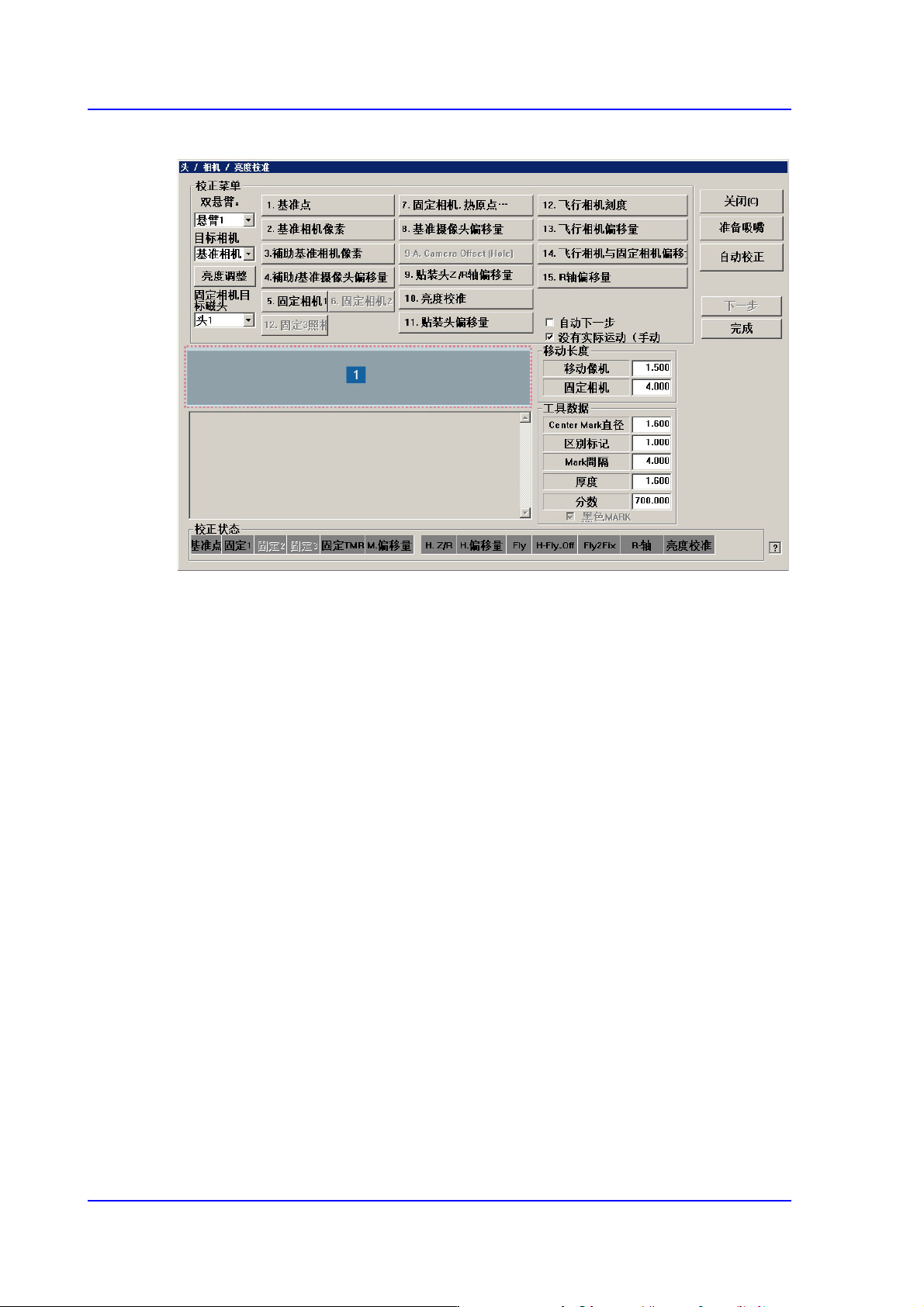

图
14.12 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<Calibration Menu(标准菜单)> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<Gantry(双悬臂)> 组合框
选择要执行校正的Gantry。
<Target Camera(目标摄像 )> 组合框
选择将要设定照明值数的照相机。
<Light(亮度)> 按钮
设定已选择的照相机的照明值数。
