7-61 元件的登记 选择识别部品的摄象机。 详细事项 请参照 “ 7.1.1 共同 Align Data ” 。  按钮 设定识别部品用摄象机的照明度。 详细事 项请参照 “ 7.1.1 共同 Align Data ” 。  < 尺寸 > 领域 设定排列尺寸。  <X 脚数 > 编辑框 设定 X 轴方向引脚的数量。  <Y 脚数 > 编辑框 设定 Y 轴方向引脚的数量。  < 总数 …

100%1 / 600
7-60
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<OK> 按钮
保存Align 数据,关闭对话框。
<Cancel> 按钮
忽略零件的Align数据,关闭对话框。
其他设置项请参考“7.1.1
通用
Align Data”
<Move> 按钮
用于手动吸附部件进行部件识别检验。详细事项请参照7.1.1
共同
Align Data
<测试> 按钮
使用设定的Align数据执行部件识别检验。详细事项请参照7.1.1
共同
Align
Data
<抓取图像> 按钮
阶段性变换部件形象照明值,保存形象,用户确认其中识别最好的形象照明值
进行保存,帮助指定最佳的照明值。 详细事项请参照7.1.1
共同
Align Data
<Auto Teach> 按钮
自动算出部品排列数据。 详细事项请参照7.1.1
共同
Align Data”Auto Teach
7.1.3.2. QFP 部品的数据设定
设定有关QFP 部品排列数据。
7.22
封装组
= QFP”
时的对话框
<相机号> 组合框
7-61
元件的登记
选择识别部品的摄象机。 详细事项请参照7.1.1
共同
Align Data

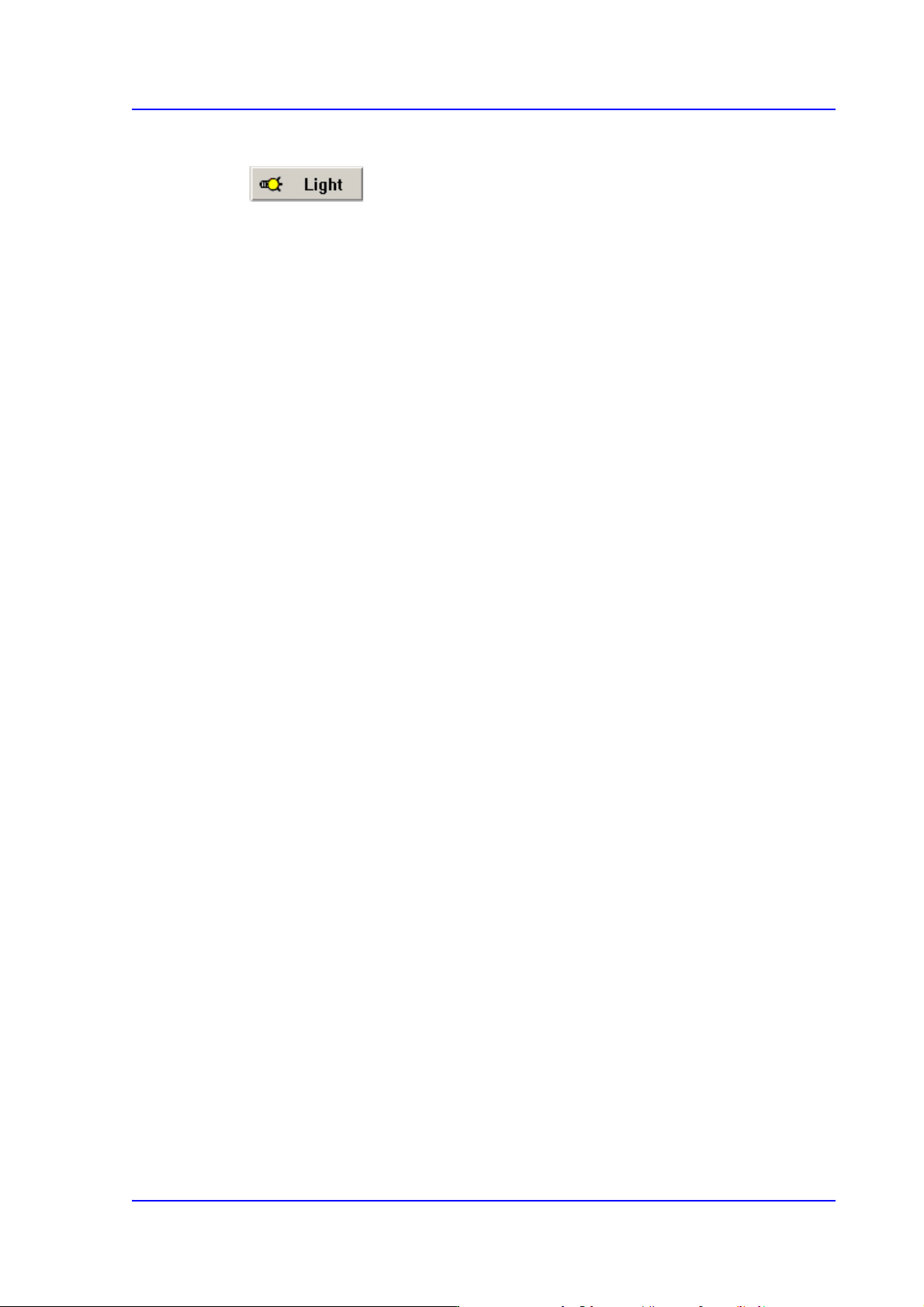

按钮
设定识别部品用摄象机的照明度。 详细事项请参照7.1.1
共同
Align Data
<尺寸> 领域
设定排列尺寸。
<X 脚数> 编辑框
设定X轴方向引脚的数量。
<Y 脚数> 编辑框
设定Y轴方向引脚的数量。
<总数 X> 编辑框
表示部品在X轴方向的整体长度。如果确定< 本体X >< 引脚长度>两个长
度,以合计的方式表示。( <本体X > + < 引脚长度> * 2)
<总数 Y> 编辑框
表示部品在Y轴方向的整体长度。如果确定< 本体Y><引脚长度>两个长
度,以合计的方式表示。( <本体Y> + < 引脚长度> * 2)
<误差> 编辑框
输入部件数据的余量。基本值为 30%
<本体X> 编辑框
设定部品身的X轴方向的尺寸。
<本体Y> 编辑框
设定部品身的Y轴方向的尺寸。
<引脚宽度>
编辑框
设定引线的宽度。
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能照射到校正 照像机的引脚的长度。
此外的设定项目请参照7.1.1
共同
Align Data
<选项> 领域
7-62
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
设定校正选项的数据。 详细事项请参照7.1.1
共同
Align Data
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1 共同Align Data”
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照7.1.1
共同
Align Data
<抓取图像> 按钮
阶段性变换部件形象照明值,保存形象,用户确认其中识别最好的形象照明值
进行保存,帮助指定最佳的照明值。 详细事项请参照7.1.1
共同
Align Data
<自动校正> 按钮
自动算出部品排列数据。详细事项请参照7.1.1
共同
Align Data
7.1.3.3. PLCC 部品的数据设定
设定有关PLCC 部品的排列数据。 详细事项请参照7.1.3.5 QFP
部品的数据设定
(7-
45
)
7.1.4. User IC 部品的数据设定
设定有关User IC部品排列数据。首先,说明有关设定User IC 部品数据时的基本概
念。参考以下图示。
7.23
有关
User IC
部品数据设定的基本概念
1:
登记部品的整体的内容
2:
有关引脚
形状的数据
3:
指定引脚组位置的数据
4:
有关引脚缺口的信息
User IC 部品数据中有1Whole Data(完整数据)
User IC 部品数据中有最多16个引脚组。
User IC 部品数据中有等于或少于引脚组数量(最多8个)的引脚参数。
各引脚组必须指定1个引脚参数。
