14-59
Machine Calibration

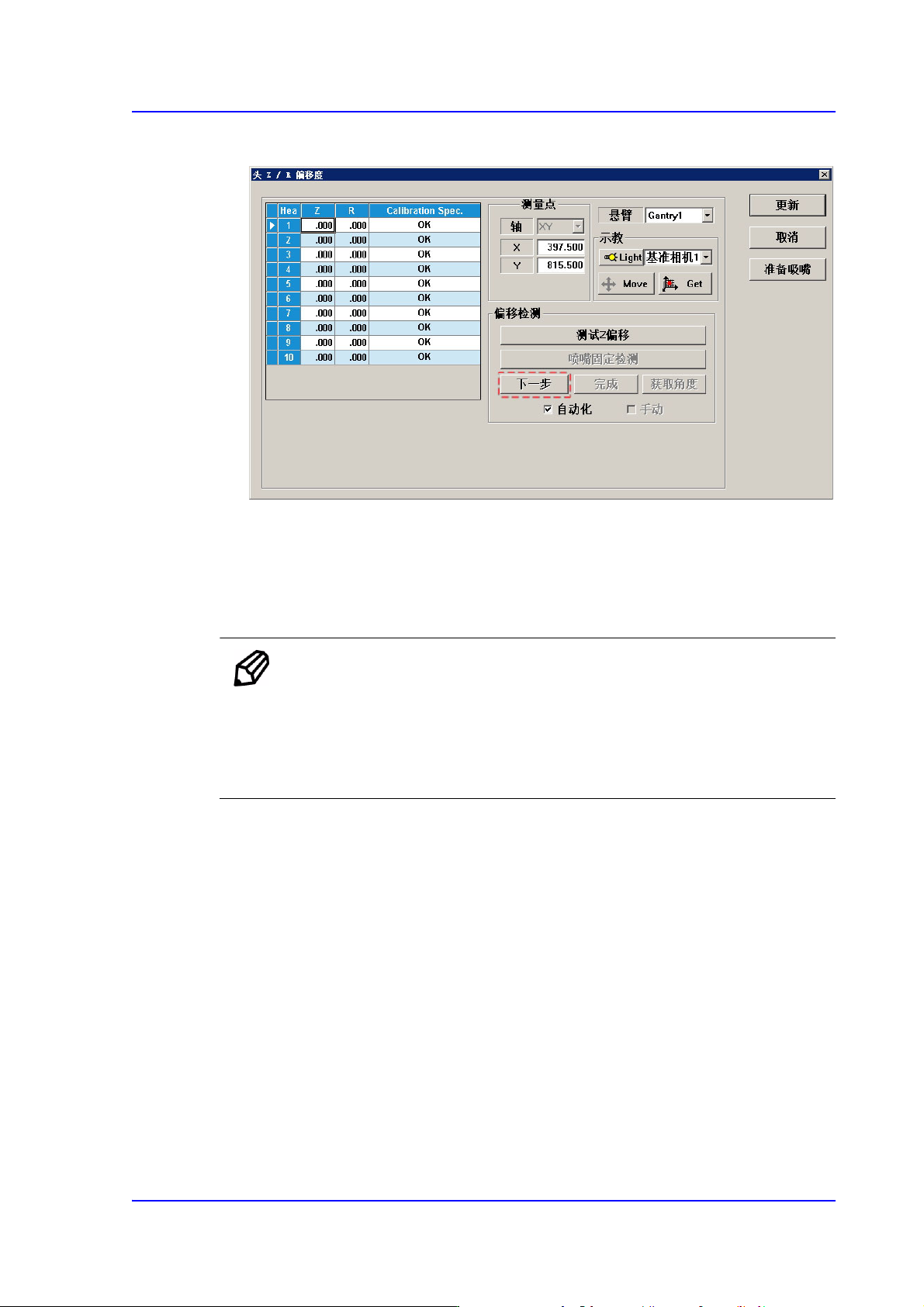

4. 点击<Next> 按钮。
5. 那么Head会自动移动到 ANC 上的指定位置。之后设备产生空压从Head1号开始
到Head10依次自动下降Spindle 的同时执行校正。
6. 完成校正后自动把结果反应在 <Grid>领域的Z列上。
点击<Update>键把校准结果反映到设备。
备 注 正常的Z偏移值如下。
Head 1 ~ Head 10: -1.5 ~ 1.5 mm
若Z Offset 值超出该范围，则说明磁头有严重的器具性问题，需
要确认home位置、主轴、LM和电动机的工作是否正常。
14-60
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
下面介绍R Offset Calibration执行方法。

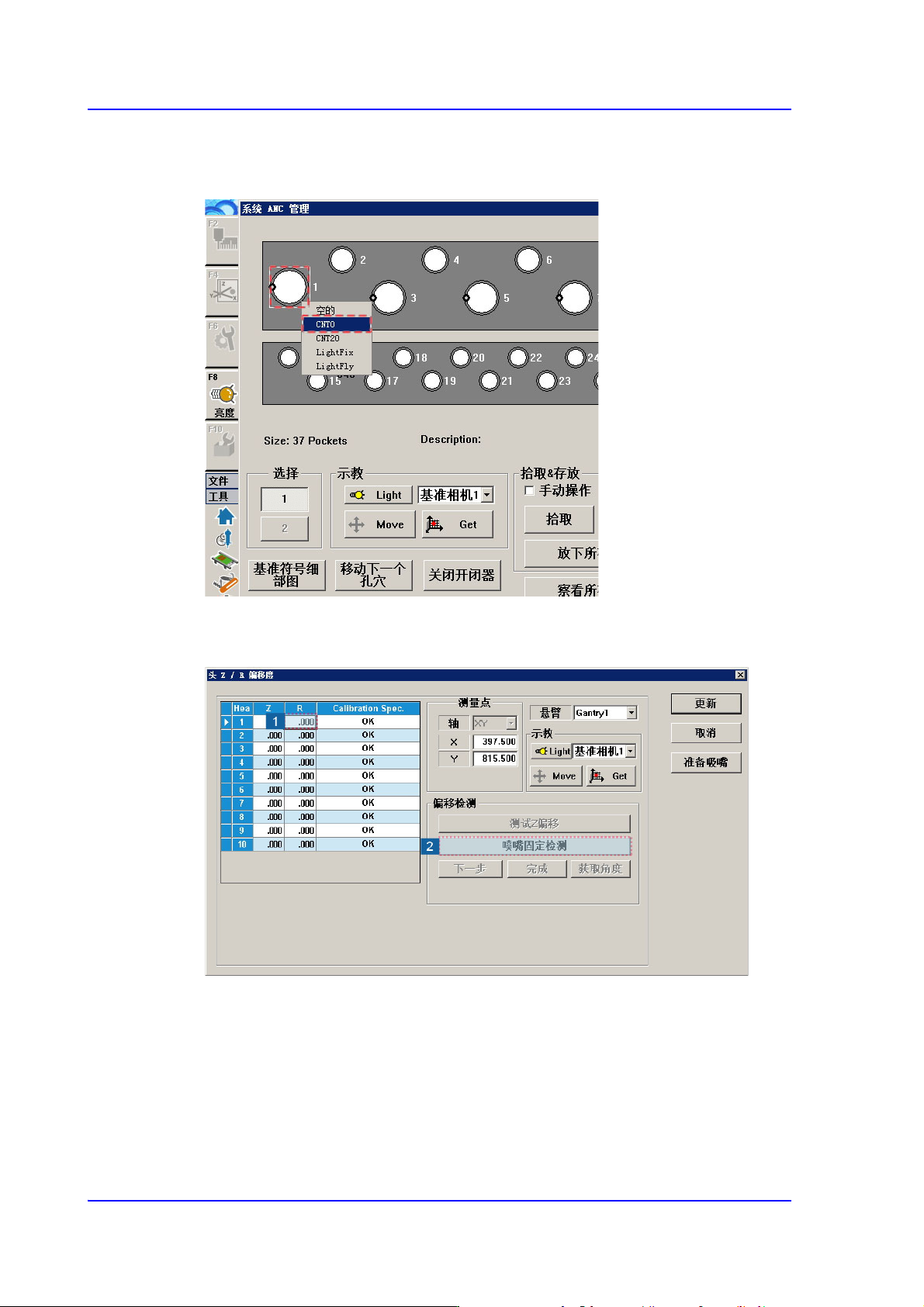

1. 将喷嘴CNTO分配给ANC Hole No.1号。
2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 < 喷嘴固定检测>按钮。 (在
这里任意用 Head 1设定)

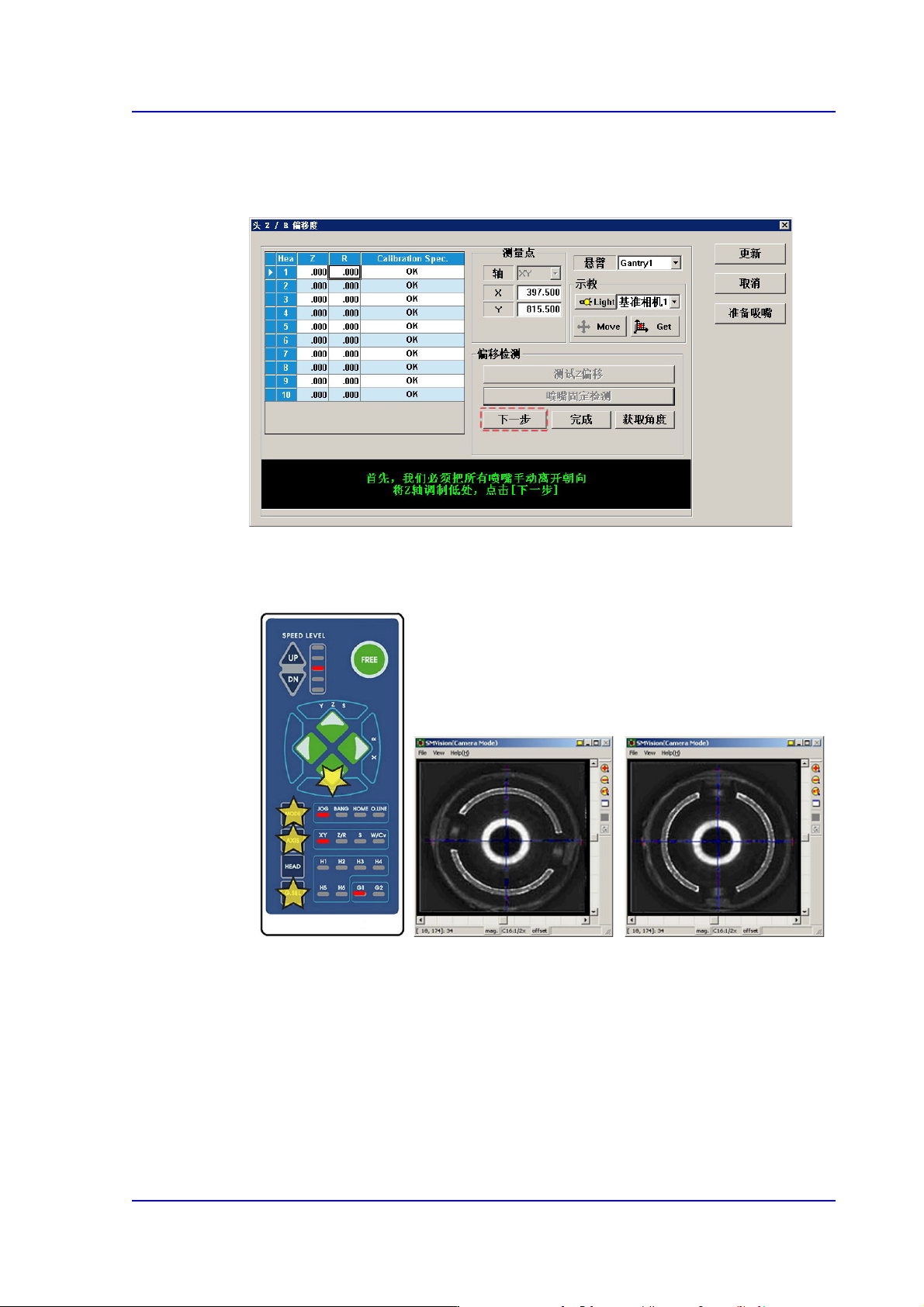

3. 显示“First, We must Put all Nozzles from Heads manually. To Moving Down Z Axis,
Click [Next].”消息。 为手动除去所有贴装在磁头的吸嘴，拉下磁头的Z轴请点击
<Next>按钮。
此时虚拟吸嘴CNT0设置在 ANC 的1号孔，认定相应 Head 把CNT0吸嘴Pick。
