7-19
元件的登记
<Z 向下贴装> 组合框
为贴装部件磁头下降时选择 Z 轴驱动电动机的驱动速度。 根据不同的部
件，如果速度不适当，可能会产生裂缝或影响贴装的部件产生不良问
题。
根据需要可同时使用“Soft Touch”功能。
<Z 贴装后上升> 组合框
部件贴装后，磁头上升时选择 Z 轴驱动速度。 根据不同的部件，如果速
度不适当，可能会对贴装程度产生负面影响。
根据需要可同时使用“Soft Touch”功能。
<Z 识别速度> 组合框
是设置为了在Pix照相机中识别部件下降上升Z轴的速度或Fly 照相机识别
部件后移动到Z轴移动高度的移动速度的项目。
与< 速度>领域及<Soft Touch>组合框中设置的Z轴速度分别适用，只适用于
为了识别部件的Z轴的动作速度。在已有设备的上述两个动作时参考Z Place
Down/UP动作速度进行移动。
故为了保障精度调慢Z Place Down/UP 速度时，移动到Z轴识别高度的动作
和识别后从Fly照相机移动到Z 轴移动高度的移动动作也只能变慢。
为了克服此类弊端增加了指定上述两动作速度的功能。
与Z 轴下降速度相关的容易发生吸附故障的微小部件时，在此改变值执行识
别测试，设置识别成功时的值登录部件。
<监测只有零> 校验框
对特定部件，部件识别时因部件吸附于吸嘴的方向不同，发生识别率的差
异。
此时，以识别率良好的方向为基准，登录相应部件后选择此功能，则部件识
别时始终按登录的角度进行部件识别。主要适用于TR 或IC部件。

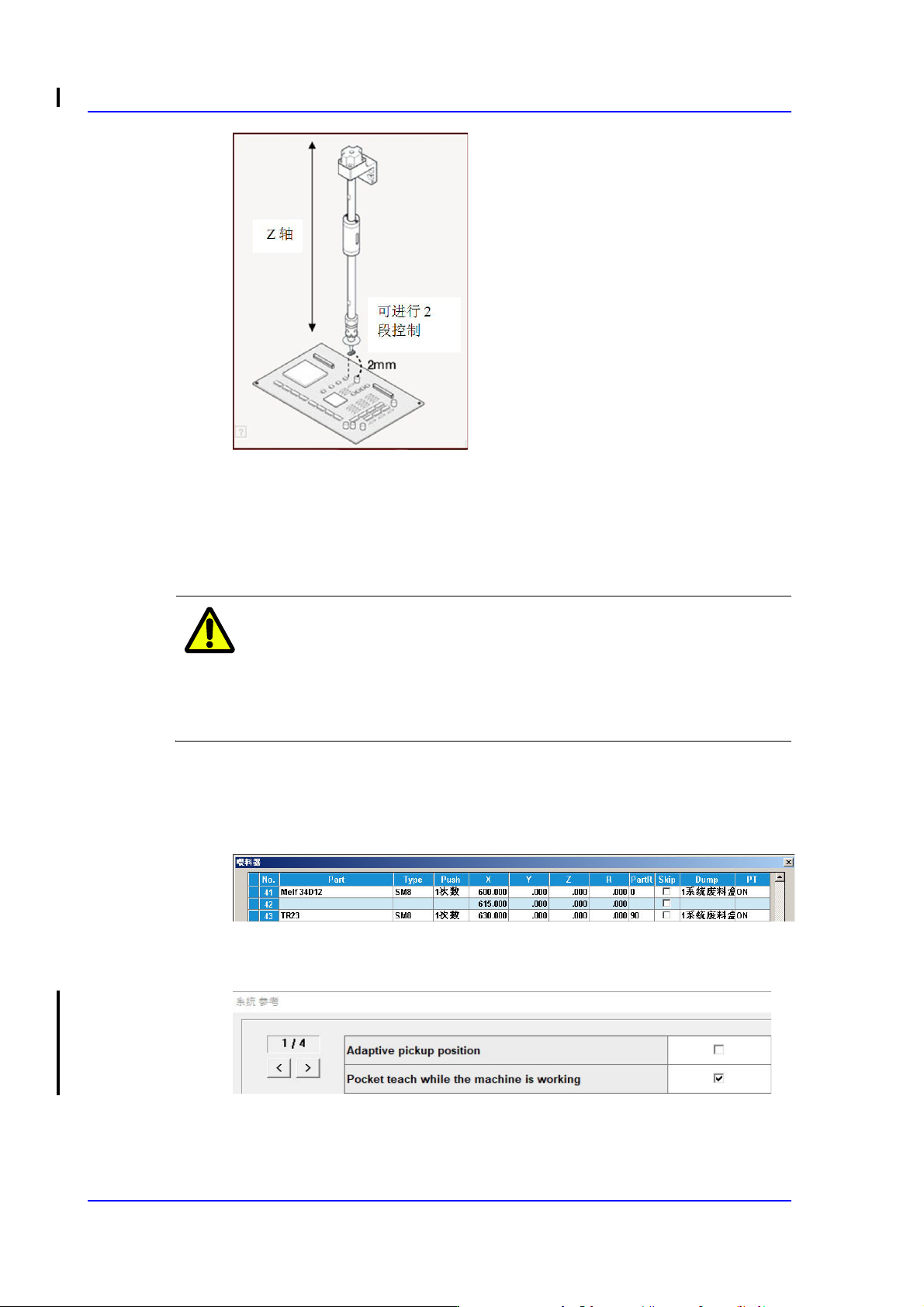

<软接触> 组合框
可在部件吸附及贴装时适用，与
<速度 >领域中设置的速度无关地吸附及贴
装、头部下降时，与PCB 顶面距离2mm时Z轴速度为4(Slow)。
即对Z轴进行2 阶段速度控制。例如，部件频繁发生裂缝，此时能降低Z 轴的
总速度，但是同时也降低总效率。
此时, 使用该功能可提高工作效率。
