9-3
Step Programming
1:
利用鼠标的
Drag
选择

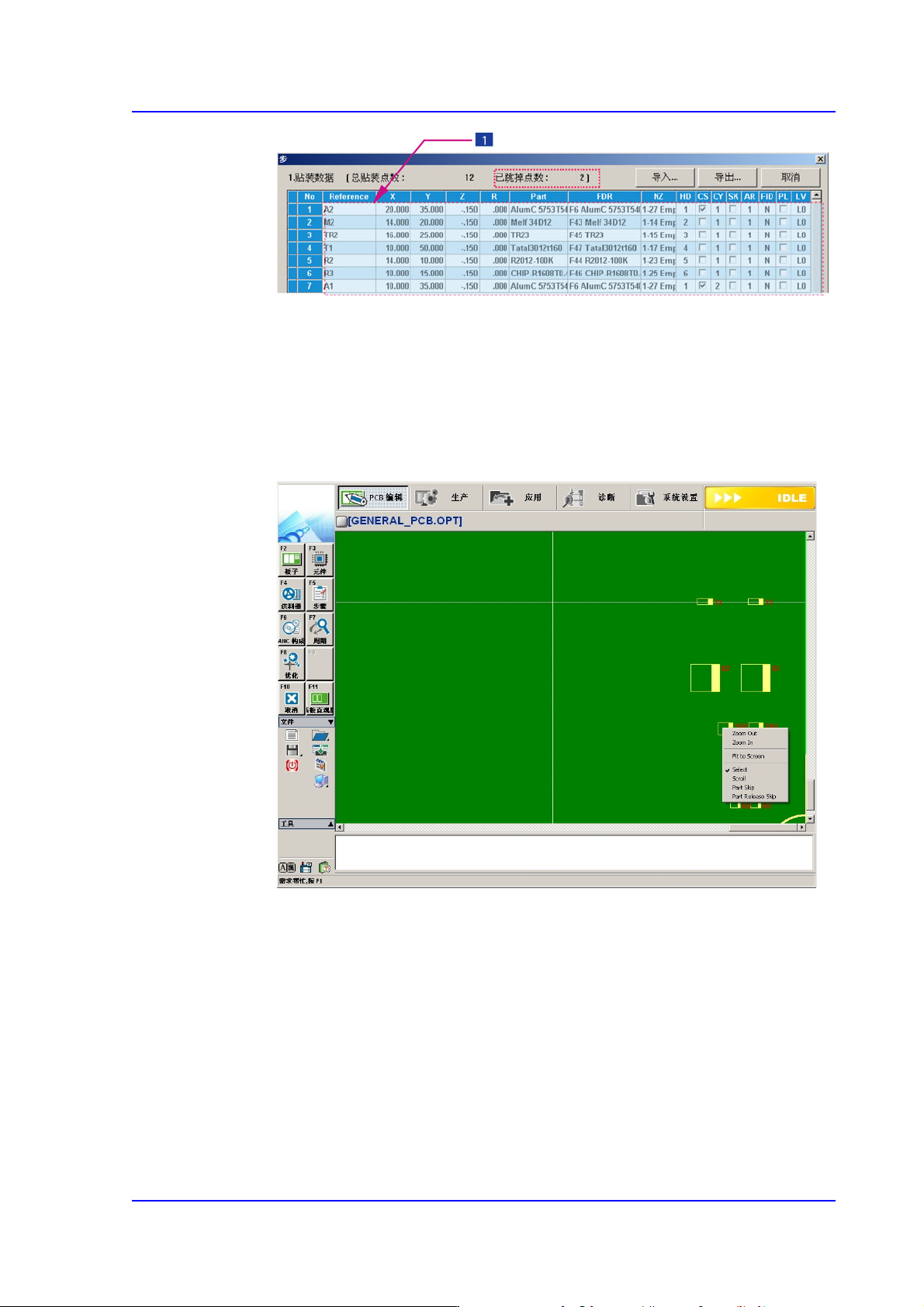

请利用鼠标选择行。( 利用鼠标 Drag 功能)
点击鼠标右键则显示Popup菜单。
请选择“Skip” 或 “No Skip”。
可以在Layout画面针对贴装点的跳过(skip) 进行作业。
Part Skip
单击鼠标右键就能选择该功能。使用该功能时，可以排除针对该贴装点
的作业。
Part Skip Release
单击鼠标右键就能选择该功能。使用该功能时，可以针对被设置为不进
行作业的贴装点进行作业。
<AR> 列
选择含贴装点的多片（拼板）PCB的编号。
9-4
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<FID> 列
在< 基准点…>已经设定贴装点的基准点标记的数据时，显示为”Y”，没有设
定基准点标记的数据时显示为 “N”。
<PL> 列
对已经完成贴装作业的贴装点作出确认标示。本设备提供在Step 对话框选择
特定贴装点对该贴装点使之执行贴装作业的功能。
按照此功能执行贴装作业则对已贴装部件的贴装点自动做出确认标示防止
在执行此后的贴装作业时进行重复贴装。
<LV> 列
如果像Shield Cap元件一样需要在其它元件之后进行装贴作业，应该把该
Level值设定为较高的数值，然后在Level较低的元件全部装贴完毕后再装贴
该元件。
<示教> 领域
用于旋转XY 轴驱动电动机把选定的对象移动指定的坐标位置或用于获取已选
对象的当前坐标。
按钮
设定贴装时使用的基准相机照明。详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)”。
组合框
用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选择所
要获取当前坐标的对象。 可选择的对象如下。
基准相机1/2: 选择基准相机。
头1 ~ 头10: 选择1号 ~ 10号头。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。 运行 “Move”按钮之前，先要
用鼠标单击需要移动的位置对应的Grid的shell( 贴装点坐标)。
<Get> 按钮
组合框中选择的对象为基准获取 X, Y 坐标。. 运行 “Get”按钮之前，先要用
鼠标单击需要移动的位置对应的 Grid 的shell(贴装点坐标)。
<Use Hot Key>复选框
进行贴装点注册与移动作业时可以适用快捷键。
F2: 移动到上一个贴装点。
F3: 移动到下一个贴装点。
