15-66
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
15.5.5. <Nozzle> TAP对话框
针对检查吸嘴尖头污染与否时使用的飞行相机的参数进行设置。

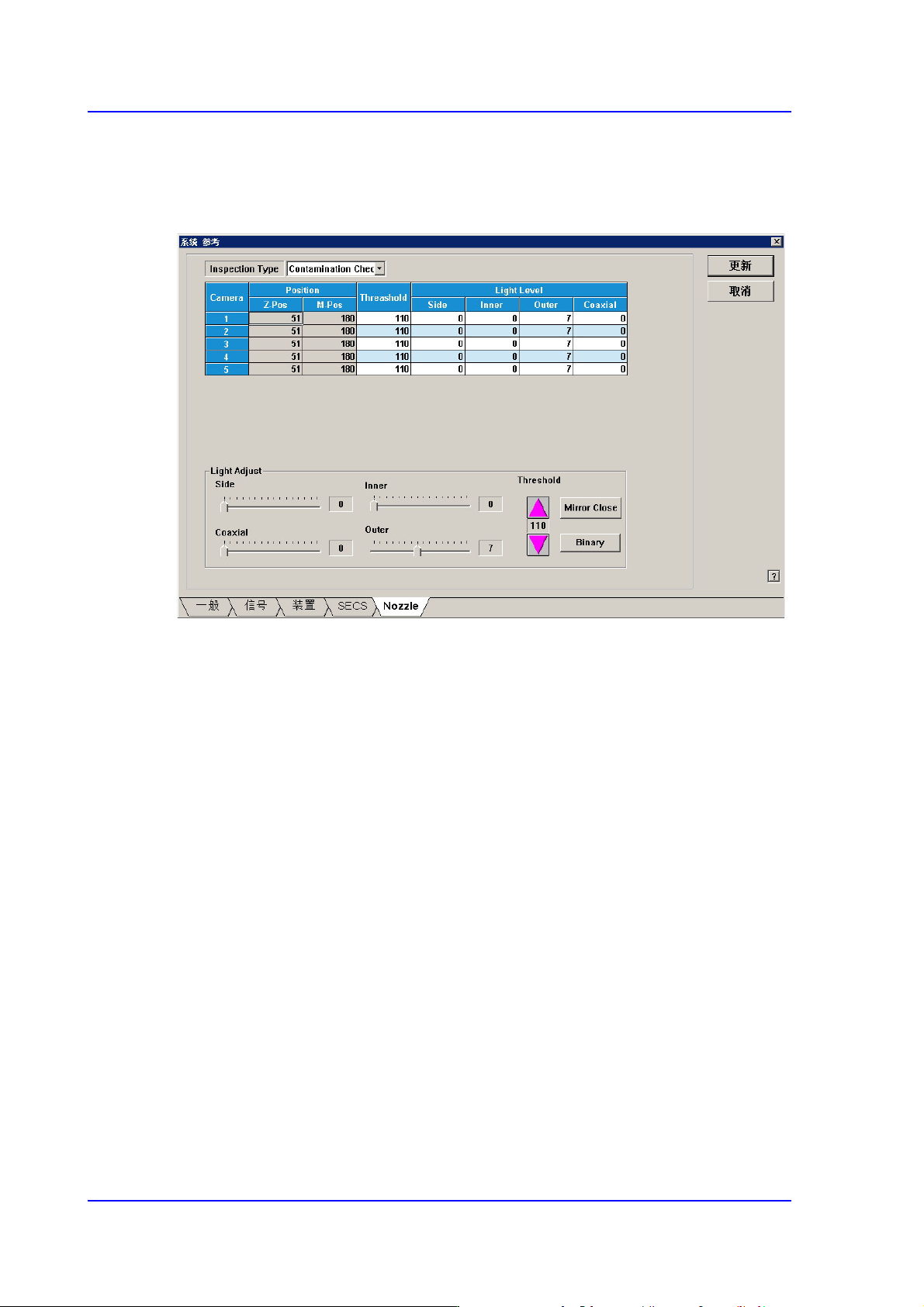

图
15.23 “Nozzle” TAP
对话框
<Inspection Type> 组合框
检查吸嘴尖头污染与否时选择。
Contamination Check
检验喷嘴Tip 污染时，画面中显示需使用的可移动相机参数。
Tip Check
检验有无喷嘴tip时，画面中显示使用的可移动相机参数。
Holder Check
检验喷嘴Holder时，画面中显示使用的可移动相机参数。
<Position> 领域
Z-Pos
显示PCB 的上表面到吸嘴尖头末端为止的Z轴高度。
M-Pos
显示飞行相机用Mirror旋转的角度。
<Threshold> 列
针对识别吸嘴尖头污染程度的视觉的Threshold 进行设置。
<Light Level / Light Adjust> 滑条
设置飞行相机的照明。
