15-6
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
< 移动输送路> 编辑框
设置的时间内无法完成 Shuttle Move 时，设备认定为运行时出现错误。
< 轨道原位> 编辑框
设置的时间内无法完成Rail Homming时，设备认定为运行时出现错误。
< 轨道查找限度> 编辑框
设置的时间内无法完成 Rail Find Limit 时，设备认定为运行时出现错误。
< 轨道移动> 编辑框
设置的时间内无法完成 Rail Move 时，设备认定为运行时出现错误。
<延迟> 领域
<PCB 上锁> 编辑框
工作台上升传感器检测到工作台后到完成PCB 固定为止的延迟时间。
< 边缘固定器迟延> 编辑框
边夹动作后到PCB完成识别为止的延迟时间。
< 传感器重新检查> 编辑框
PCB感应传感器第一次感应conveyer的PCB 后，经过设置的Delay后再
次进行感应，防止传感器的误操作。
< 站> 组合框
选择有关Stopper Delay设置的Station。
< 停止向上> 编辑框
Stopper UP传感器检测到制动器后到完成PCB固定为止的延迟时间。
< 停止向下>
编辑框
Stopper Down传感器检测到制动器后到完成PCB固定为止的延迟时间。
<Conveyor Rail Width Setting> 按钮
设备启动后对设备全体执行Home( )时，如果识别出输送机轨道上的
Fiducial确认贴装station 的当前宽度，与关闭电源之前保存的宽度信息相比较如
果有变化则对输送机轨道执行‘Home’。
为了迅速对贴装station执行“Home’，设定输送机轨道上Fiducial 的使用与否。该
功能只有在Dual Lane Conveyor设备中才能被激活。
<Use Rail Fiducial>选择框
为了确认贴装station的当前宽度，使用输送机轨道上的Fiducial 时选择。
15-7
系统设置
电源关闭时由于贴装station的宽度变更，对设备全体执行Home( )时如果未

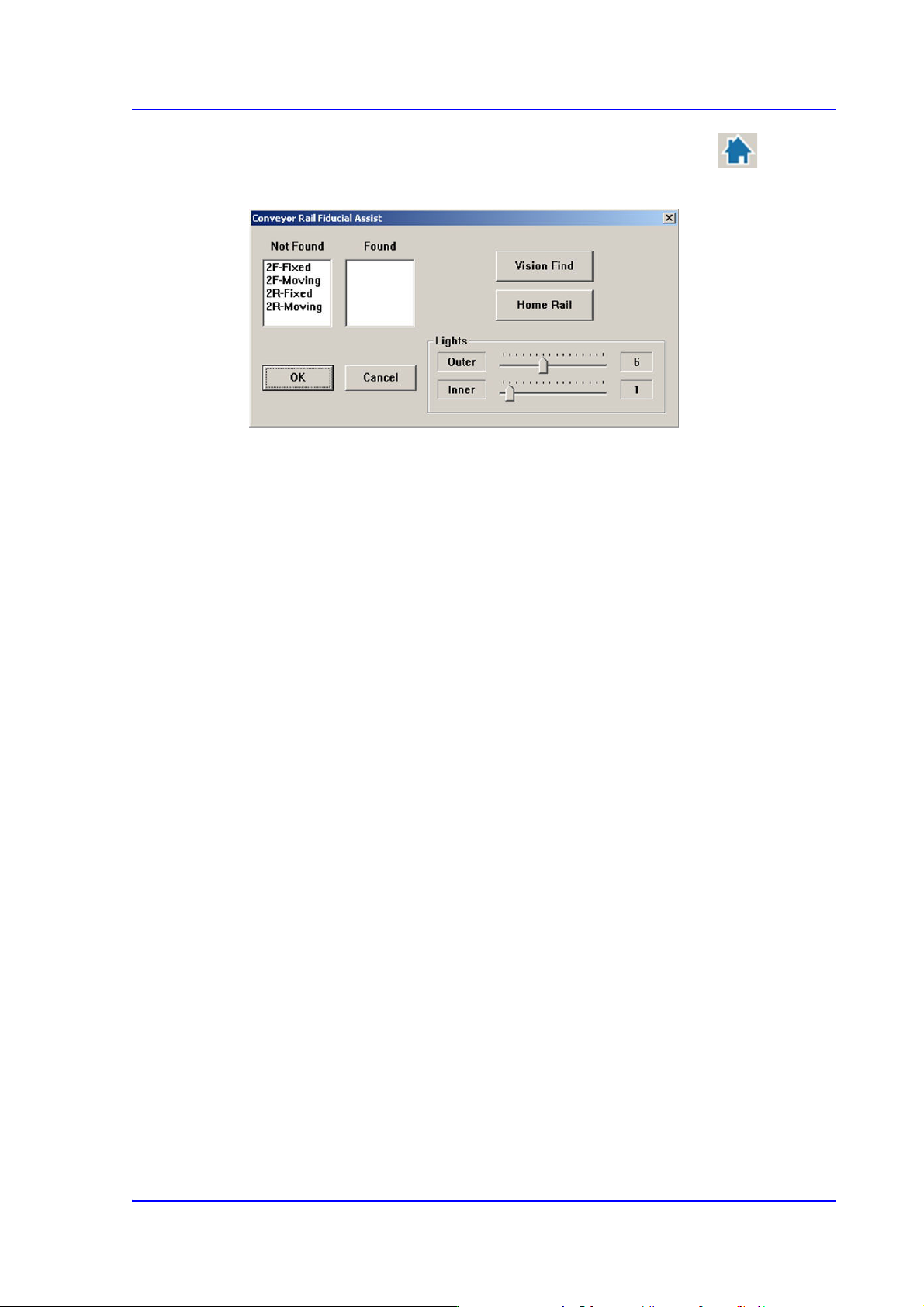

识别输送机轨道上的Fiducial，则显示以下对话框。
<Not Found>目录框
显示识别失败的输送机轨道上的Fiducial。
<Found>目录框
显示识别成功的输送机轨道上的Fiducial。
<Vision Find>按钮
对输送机轨道上的Fiducial再次进行识别。
<Home Rail>按钮
执行对Width 伺服马达的‘Home’，把输送机的Moving Rail 重新移动到Home
位置。
此时，请先除去设置在Backup Table的Backup Pin。
<Shuttle Position Offset> 领域
把Shuttle Conveyor 类型选项。
Entry: 设置Entry Conveyor的移动偏移量。
Exit: 设置Exit Conveyor的移动偏移量。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
