15-40 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide 11 . 文件 Import 完毕后， 确认 Light Mapping Data 值是否从 Level 0 到 Level 15 等级依 序增加， 然后单击 <Update> 按钮。 备 注 测试结果值必须介于下列基 准值的 ±10 以内。 下面是 Fiducial …
15-39
系统设置

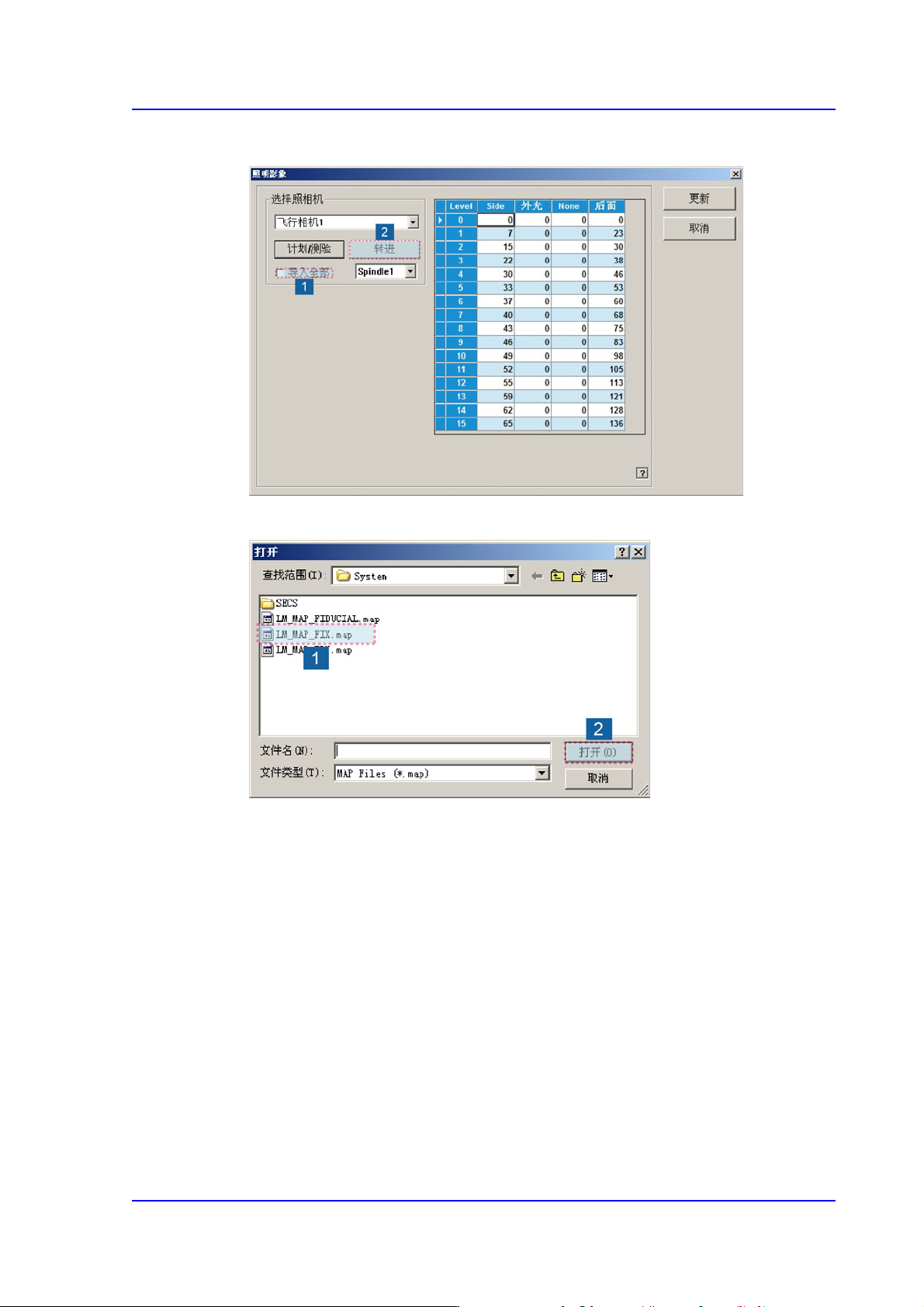

9. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import> 按钮。
10. 在<打开>对话框选择LM_MAP_FIX后，单击< 打开> 按钮。
15-40
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
11. 文件Import完毕后，确认Light Mapping Data 值是否从Level 0到 Level 15 等级依
序增加，然后单击<Update>按钮。
备 注 测试结果值必须介于下列基准值的±10 以内。
下面是Fiducial Camera 的Light Mapping过程。
Side Outer Inner
012 12 12
125 23 23
239 33 35
351 42 45
462 51 54
573 60 64
686 70 75
796 79 85
8 105 87 94
9 115 95 102
10 125 103 112
11 135 111 121
12 143 118 128
13 151 125 136
14 160 133 145
15 168 140 152
