17-7 Utility ( 应用 ) 目录框 复制信息适用 PCB 文件 编成目录。 < 增加 > 按钮 < 文件名字 > 编辑框 中指定的文件添加在复制信息适 用目标文件。 < 移除 > 按钮 目录框中选择的文件排除于复 制信息适用对象。 按钮 原本 PCB 文件中选择 的信息复制到目标 PCB 文件。 17.4. 文件管理器 （ File Man… ） [F5] 为 PCB 文件…
17-7
Utility (
应用
)
目录框
复制信息适用PCB文件编成目录。
<增加>按钮
<文件名字> 编辑框中指定的文件添加在复制信息适用目标文件。
<移除> 按钮
目录框中选择的文件排除于复制信息适用对象。
按钮
原本PCB 文件中选择的信息复制到目标PCB文件。
17.4. 文件管理器（File Man…） [F5]
为PCB 文件复制、移动及删除等文件管理提供便利。

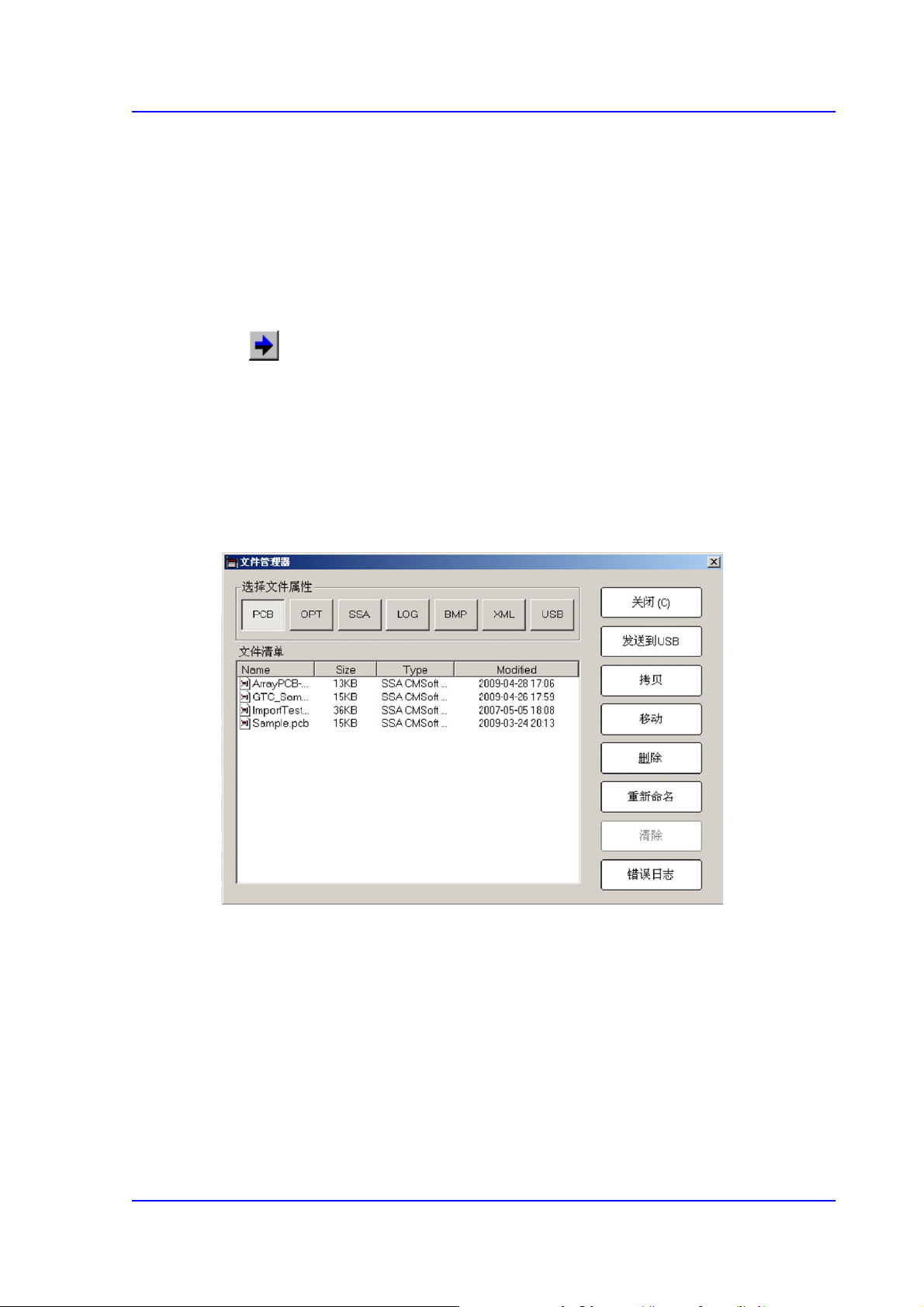

图
17.6 “
文件管理器
”
对话框
<选择文件属性:> 领域
如果点击选择文件属性领域扩展名文件按钮，就会列出相关内容的文件。
<发送到USB> 按钮
选择的文件保存在USB装置。
<拷贝> 按钮
复制选择文件的另一个复件时，原本保持原来的名称。所以使用拷贝命令时复
件储存为另外一个名称。
17-8
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<移动> 按钮
把选择的文件移到指定的目录。
<删除> 按钮
删除所选择的文件。
<重新命名> 按钮
变更所选择的文件名称。
<清除> 按钮
*.log的文件很大时，删除这之前储存的信息。
<错误日志> 按钮
在对各零部件有了认识了解以后，MMI会将这些认识了解综合起来，通过
’SMVision’窗口向您展示各零部件的样式。
17.5. 直通 (Bypass) [F8]
选择‘ 直通’ 子菜单时显示如下的对话框，表示处于PCB直通状态。
如果Head 在传送装置的上部，可能会影响到PCB的感应传感器，所以先把头移到远
离传送装置的位置后执行此命令。

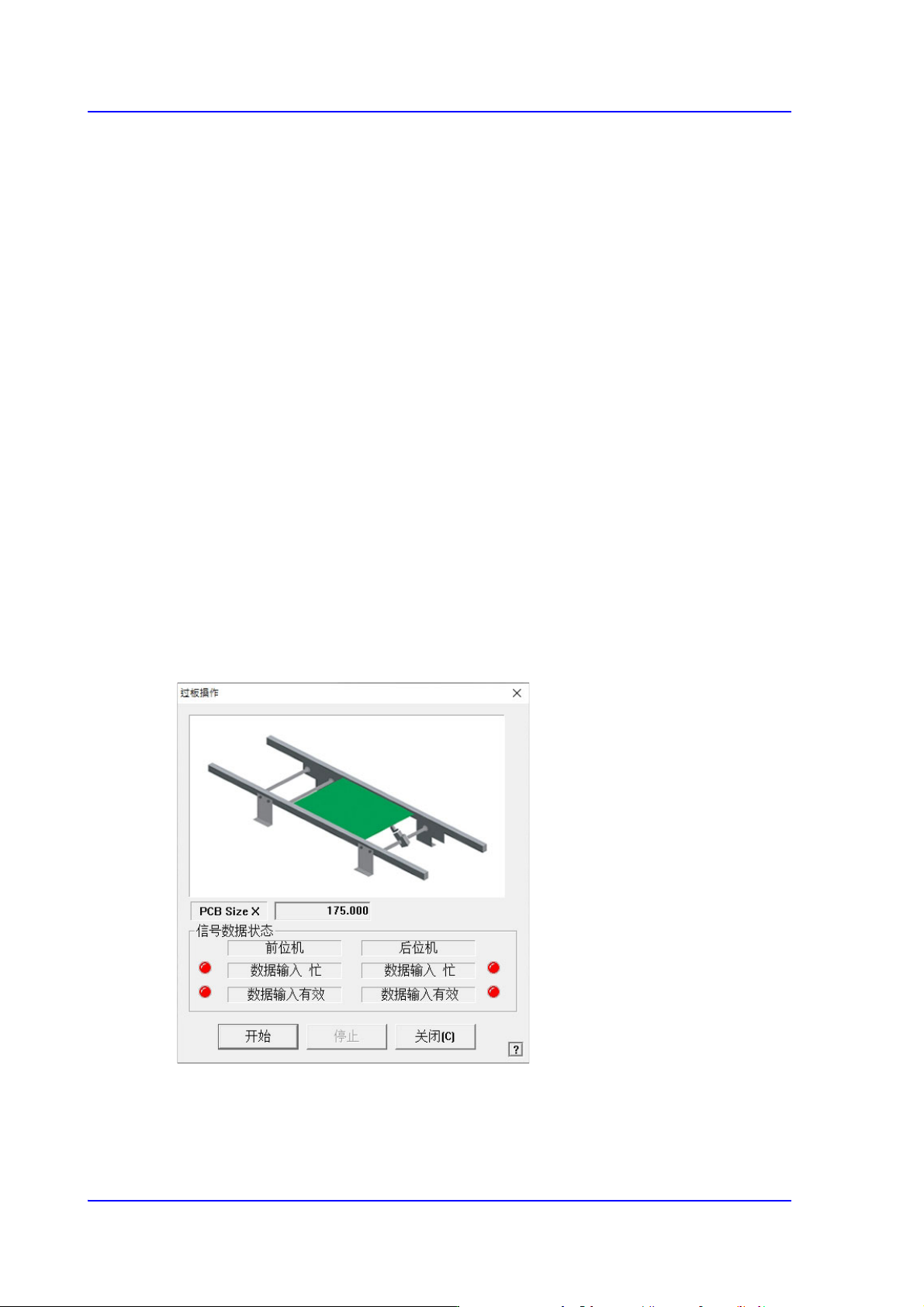

图
17.7 “
过板操作
”
对话框
<PCB Size X> 编辑框
表示在<PCB Edit> - <Board>中设置的 Board 的X方向尺寸。
<在线状态> 领域
