6-26
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6.3.2. 基准标记(Fiducial Mark)的设置
对0.8~1.2 m长的 PCB 进行作业时，必须设定3~4点的基准标记，3~4点中的1点应该
位于两个悬臂的基准相机可以到达的位置。

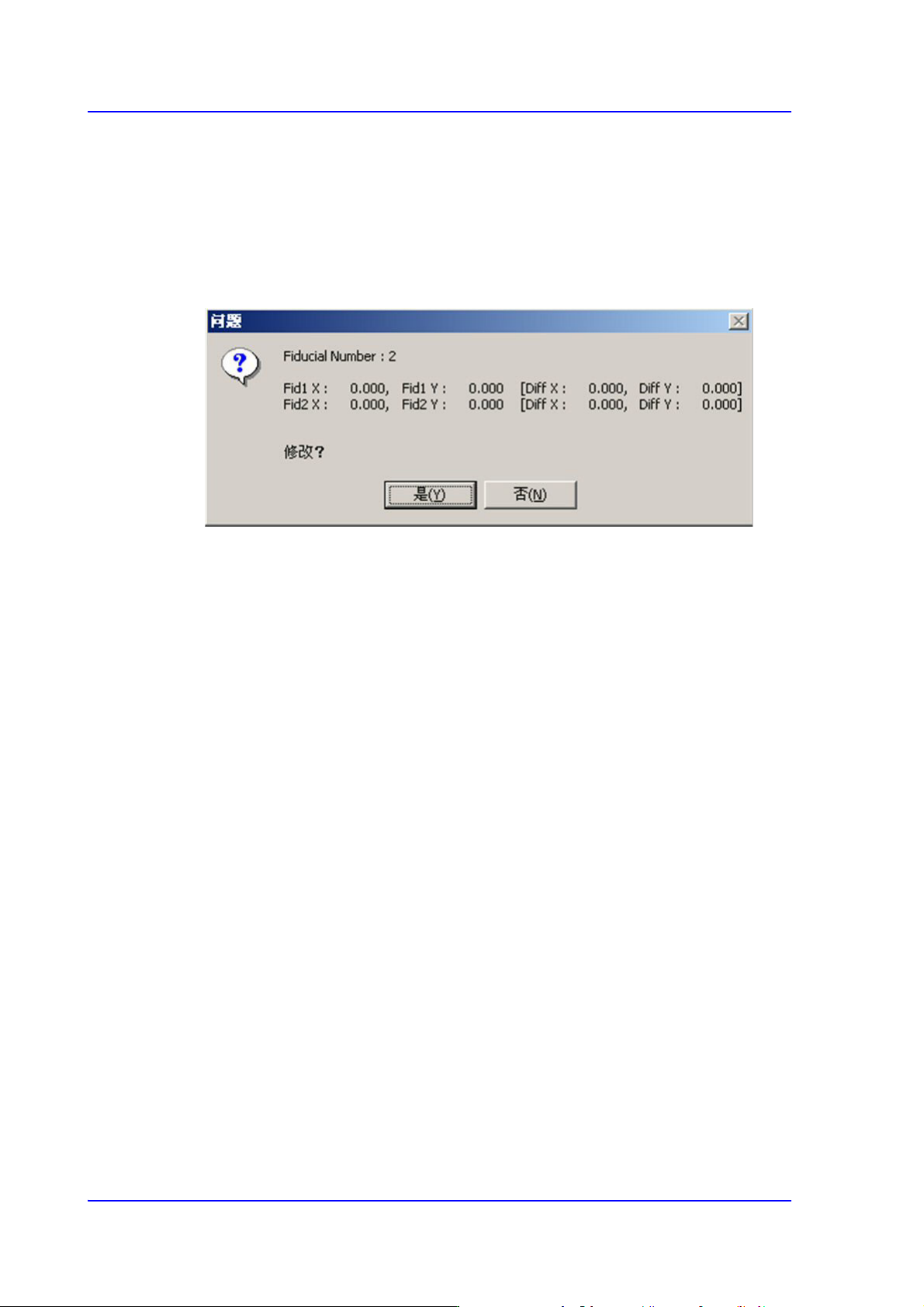

以基准标记3点的示教为例，它的示教(Teaching)顺序如下。
1) 把PCB 搬入第一个工作站(Work Station)。
2) 视角中间点与右侧点。
3) 让PCB 移动到第二个工作站。
4) 视角左侧点。
1: ST-Gate2
用基准标记
2: ST2F-Work
用基准标记
3: ST2F-Work
上登记的贴装点
4: ST-Gate2
上登记的贴装点
备 注 由于所有的贴装坐标、基准标记与各种标记坐标都以相对于板原
点(Origin) 的距离进行示教，因此就算移动了工作站(Work
Station)后示教也能随时保持一定值。
