15-71
系统设置
15.6.4. Nozzle
以下画面是Device List 中选择 “ 吸嘴“时。 设定有关吸嘴的数据。

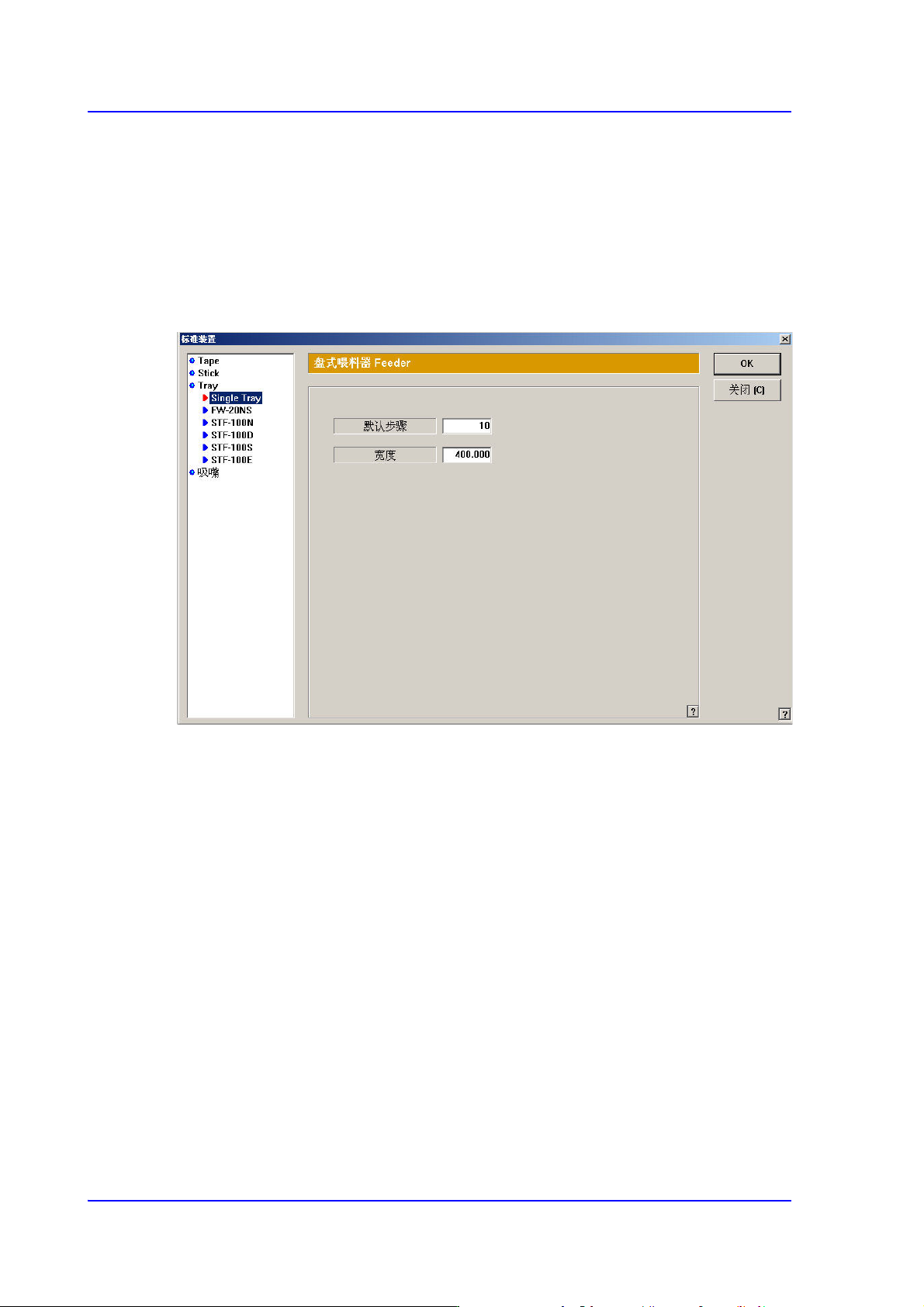

图
15.27 “
标准装置
-
吸嘴
”
对话框
目录箱
选择将要设定的吸嘴的形式。
<命名> 编辑框
设定已选择的吸嘴的名称。
<描述> 编辑框
设定对所选择的吸嘴的说明。
<尺寸> 领域
<ID标志> 编辑框
设定已选择的吸嘴的ID标志。
<长度> 编辑框
设定吸嘴的长度。
<内部/外部直径> 编辑框
设置吸嘴内/外径。
<检测吸嘴类型可用值> 编辑框
识别喷嘴时内径及外径的上位允许误差设置成百分比。基本值为25%。
