6-19
Board
定义
<装置> 组合框
用于旋转XY 轴驱动电动机选择移动到指定坐标位置的对象或者用于选择想
要获取当前坐标的对象。可选择的对象如下。
基准相机1/2: 选择基准相机。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。 运行 “Move”之前，先要用鼠
标单击需要移动的位置的坐标值对应的Grid 的shell(Fiducial Mark的坐标)。
<Get> 按钮
以组合框中选择的对象为基准获取X, Y 坐标。 运行 “Get”之前，先要用鼠标
单击需要取得的位置对应的Grid的shell(Fiducial Mark的坐标)。
备 注 关于 基准点标记
基准点标记 有它形状，材料等方面的必要条件。设计PCB的时
候，请注意以下几点。

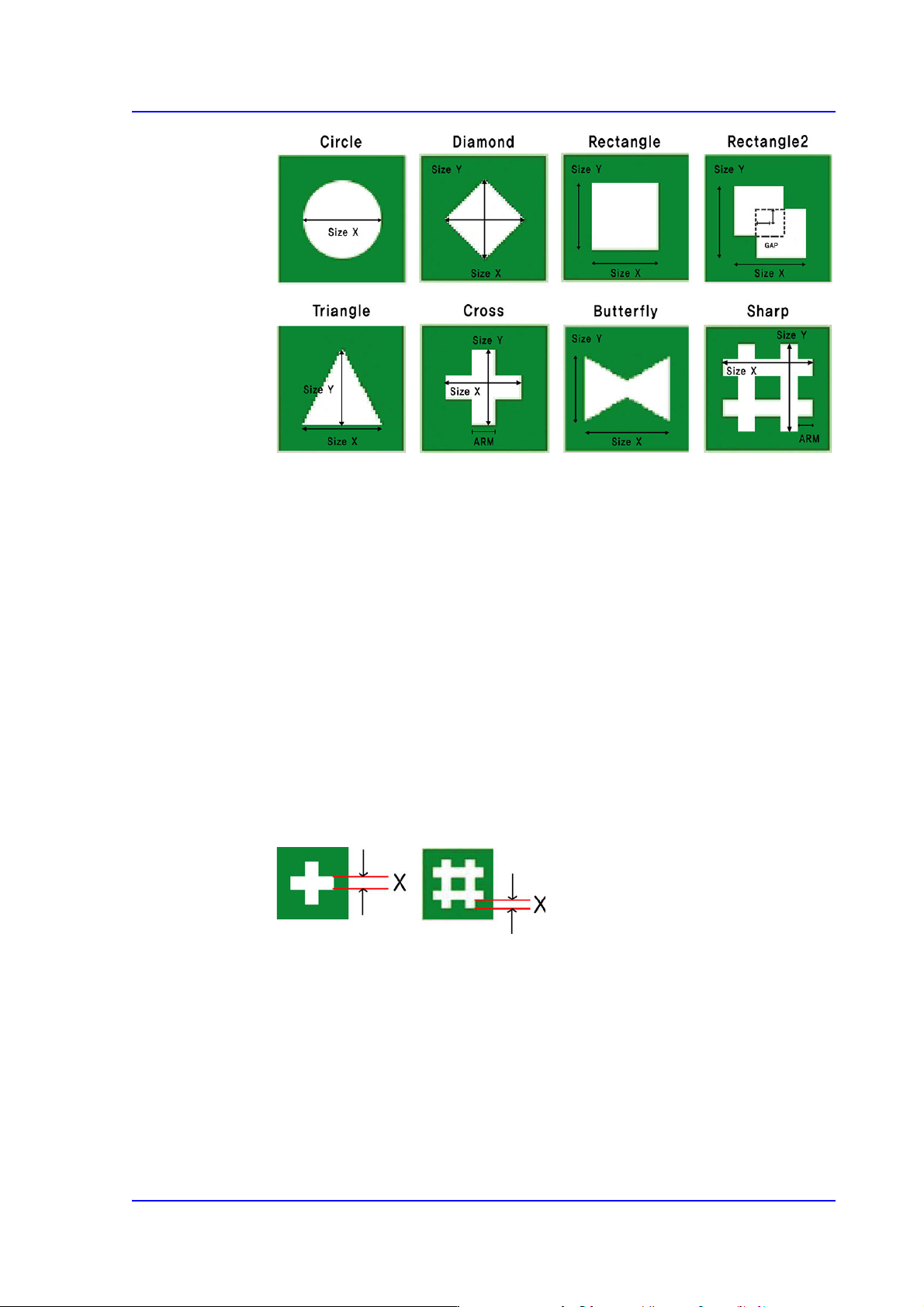

基准点标记的形状可以是以下8 种图案。 (上下对称或左右对
称)
A的尺寸要2.0 mm以上。 标记传感器光点的宽度离PCB表面
的距离为约 ø0.7 mm。
从基准点标记的外缘离周围 2.0 mm的范围内，不应有可能引
起错误的识别的形状和颜色变化。( 焊盘，焊膏等)
基准点标记的颜色要和周围 PCB 的颜色有明暗差异。
为了确保识别精度，基准点标记的表面上电镀铜或锡来防止
表面反射。对形状只有线条的标记，光点不能识别。
<5. Mark点列表> 领域
基准点标记形状数据的清单。
<No> 列
基准点标记形状的序列编号。
<Name> 列
基准点标记的名称。(最多 10 字)
<Shape> 列
选择基准点标记的形状。可选择的形状如下。
6-20
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
Corner Triangle：直角三角形 Fiducial Mark形态。
Bent Bar：Bent Bar形Fiducial Mark 形态。
园: 圆形 基准点标记
菱形: 钻石形基准点标记。
长方形: 四角形基准点标记。
长方形2: 2个四角形的重叠形基准点标记 。
三角形: 三角形基准点标记。
“+"字光标: 十字形基准点标记。
Butterfly: 蝴蝶形Fiducial Mark。
Sharp: 井(#) 形Fiducial Mark。
