8-3
供应装置的设置
图

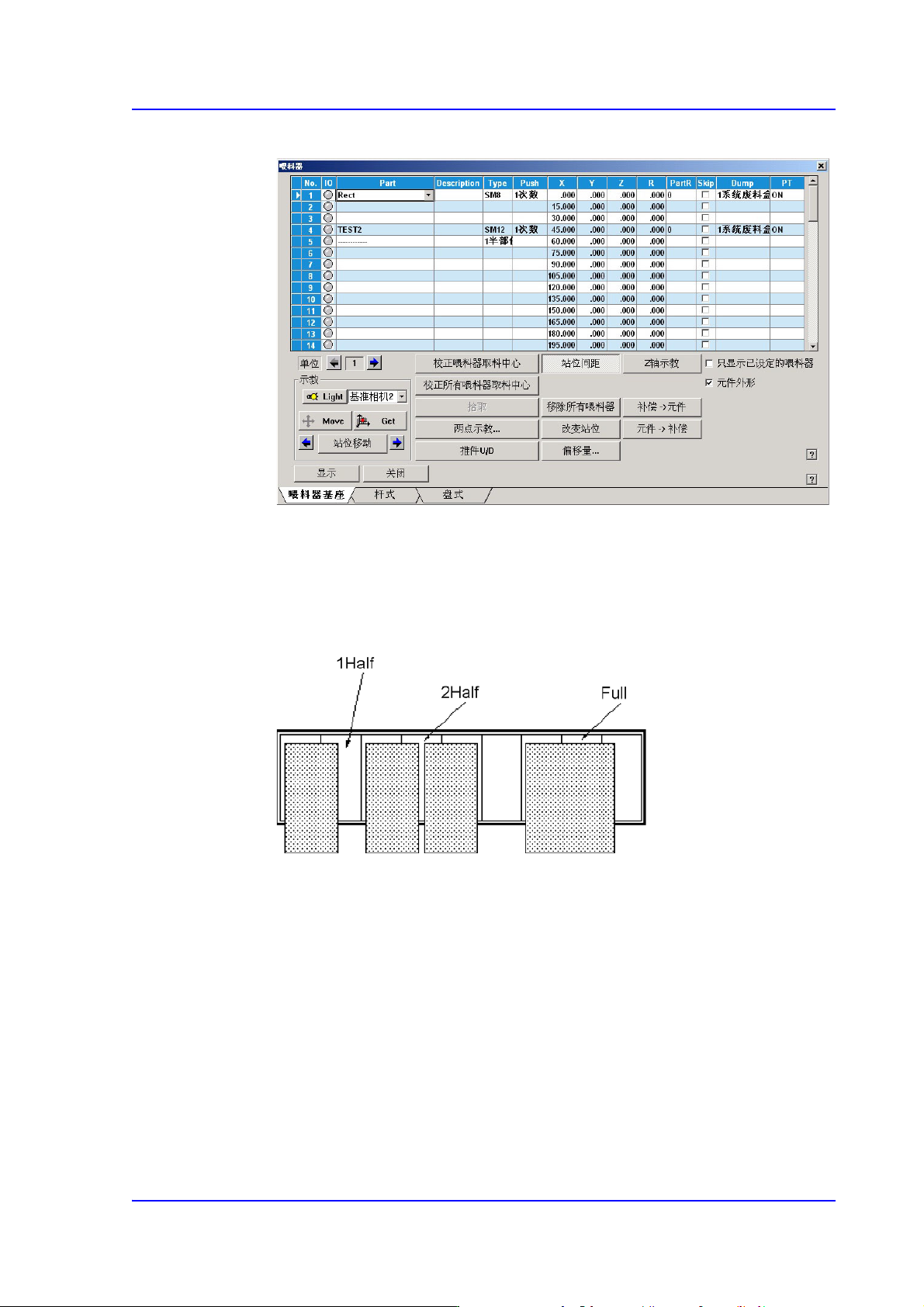

8.3 “
喂料器
:
喂料器座上装有各种装置的情况
”
画面
表示在<Type>列的内容中，对以下的内容作说明。
1半部份: 表示该Slot 被装在邻接的另外Slot 上的一个装置占有的状态。
2半部份: 表示该Slot 被装在邻接的另外Slot 上的两个装置占有的状态。
3充满: 表示该Slot全被装在邻接的另外Slot上的装置占有的状态。
<Rank>列
如果是LED元件，可以登记Rank 后进行管理。需要先激活<Rank>列时，在“
系统设置” 菜单的“参考” 子菜单选择 “一般” 选项卡对话窗口，然后圈选
<Use Rank Check> 复选框。
如果没有在“元器件登记” 对话窗口登记LED元器件，<Rank>列不会显示该
元器件。
下面是在喂料器底座上选择了供应LED 元件的喂料器后在<Rank>列选择
Rank的画面。
