12-14
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
用来给每个吸嘴分别指定合适的头, 点击此按钮后则显示下面的对话框。

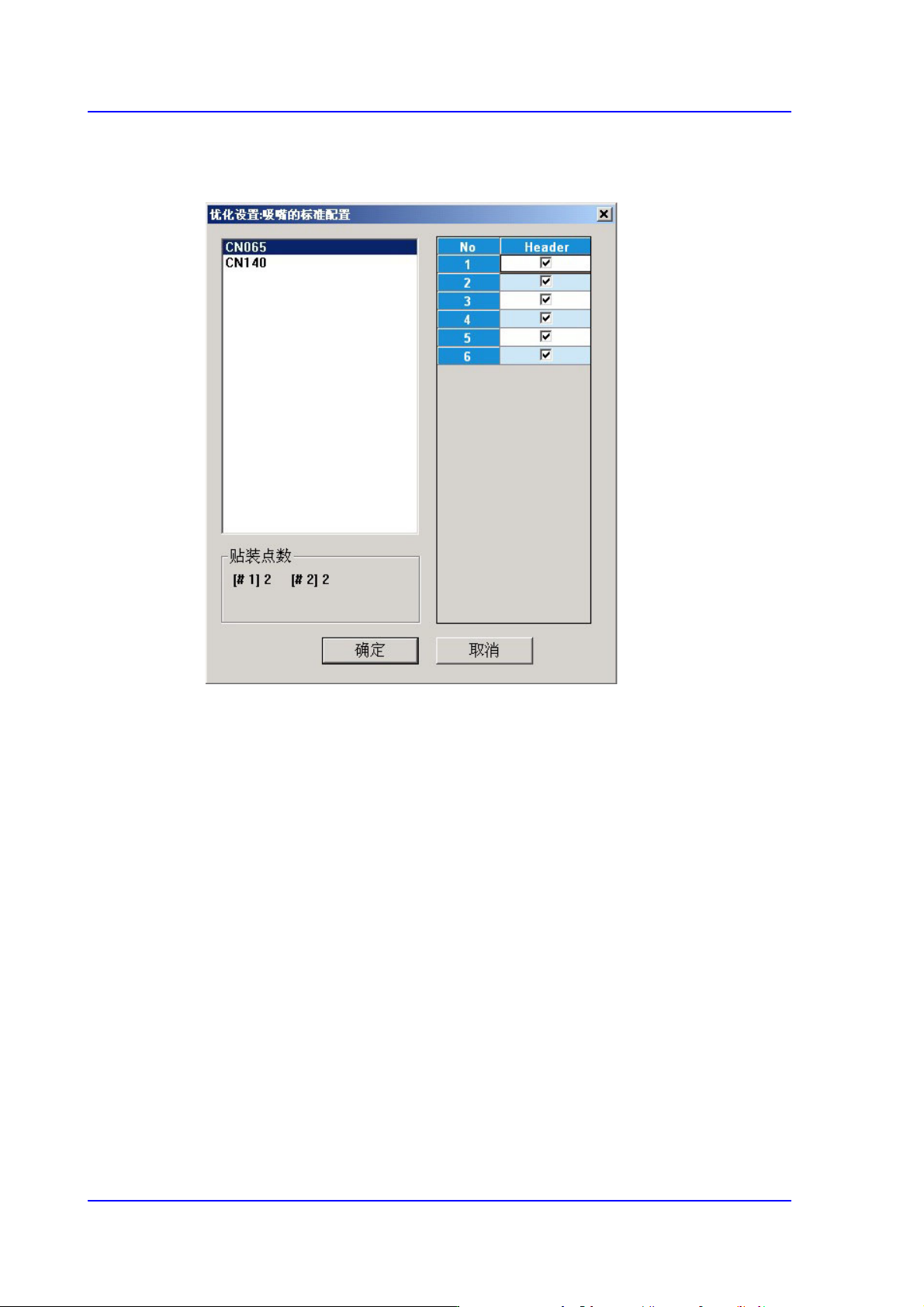

图
12.5 "
优化设置
:
吸嘴的标准配置
"
对话框
基本上所有喷嘴可以在任何Head 进行作业，因此在所有Head都有校验符。
但是有时也会出现某个特定的吸嘴必须在特定的头上作业, 而且使用者想给一
个特定的 head指定一个特定的吸嘴时使用它。
上图显示吸嘴CN040可以在头1 和头1262010之间的任何头上作业。
<使用的头部 > 检查 盒组
可以用在被选择的吸嘴类型的头 , 检查头1 ~ 头1262010 使它们作为基准值
使用。
<贴装点数 > 领域
显示目前PCB选择的吸嘴所用的部品数量, 当使用者要给每个吸嘴指定合适
的头时此数值可以作为参考数据。
#1表示选择#1 吸嘴的部品总的贴装点数, #2 表示选择#2 吸嘴的部品总的贴
装点数。
在图10 4中，CN040吸嘴有4个被1号吸嘴选择的元件、有4个被2号吸嘴选
择的元件。
<确定> 按钮
存储上述选择的选项并关闭对话框。
