14-66 Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide 14.3.8.7. Fly Camera Scale Calibration 测量飞行相机的标度 (Scale) 。 执行 Fly-Camera Scale Calibration 之前， 需先确认 ANC 1 号孔中 是否已安装 CNT20 喷嘴。 下面是 Fly-Camera S…
14-65
Machine Calibration

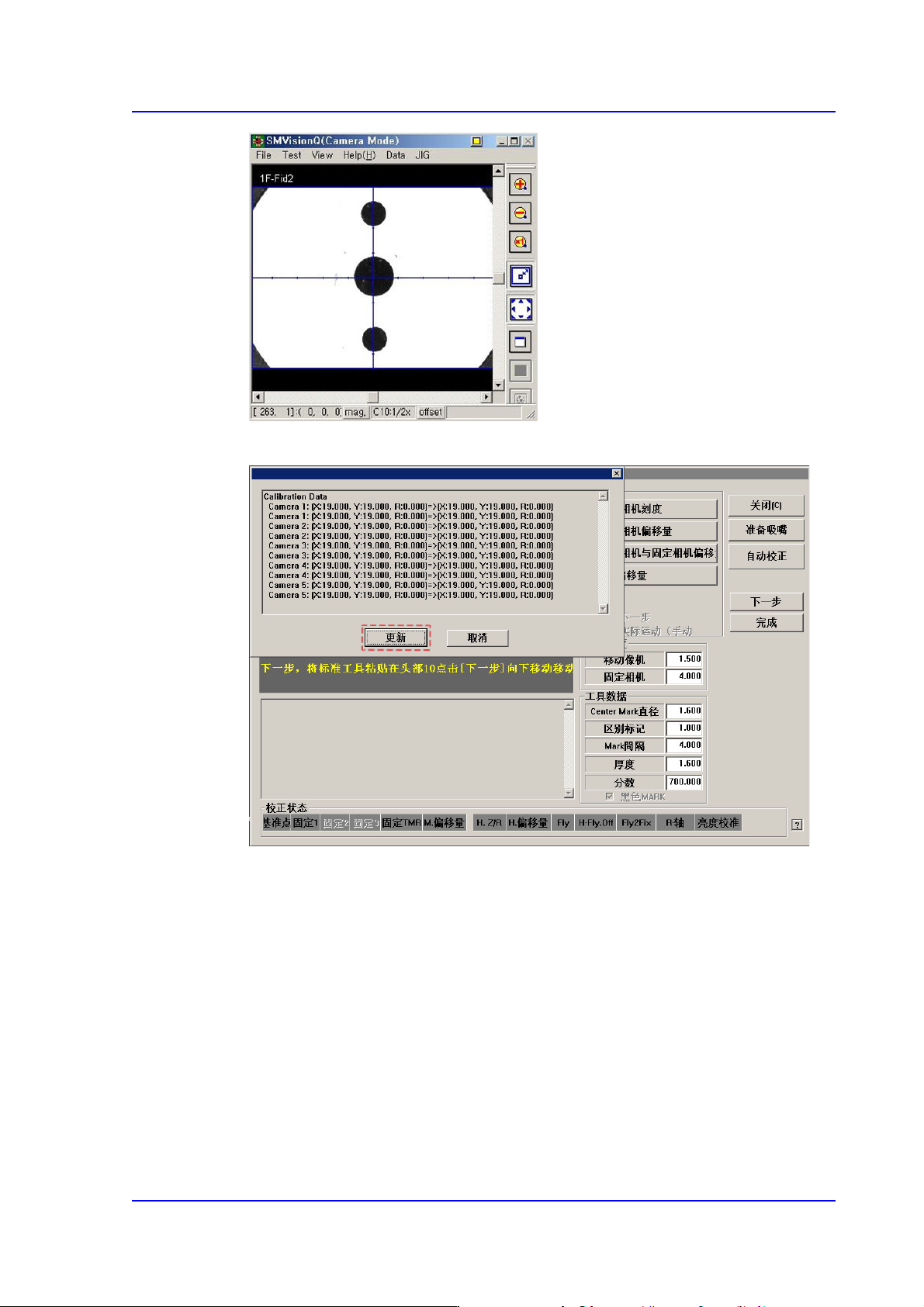

备 注 Head XY Offset Calibration 基准值如下。
Offset X (mm)
Head 1: -0.06 ~ 0.06
Head 2: 14.94 ~ 15.06
Head 3: 29.04 ~ 30.06
Head 4: 44.94 ~ 45.06
Head 5: 59.94 ~ 60.06
Head 6: 74.94 ~ 75.06
Head 7: 89.94 ~ 90.06
Head 8: 104.94 ~ 150.06
Head 9: 119.94 ~ 120.06
Head 10: 134.94 ~ 135.06
Offset Y (mm)
Head1 ~ 10: -0.05 ~ 0.05
14-66
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.8.7. Fly Camera Scale Calibration
测量飞行相机的标度(Scale)。执行Fly-Camera Scale Calibration之前，需先确认ANC
1号孔中是否已安装CNT20 喷嘴。
下面是 Fly-Camera Scale Calibration的校正步骤。
1. 未安装CNT20 喷嘴时，点击<Nozzle Prepare>按钮后，请在ANC 1号孔中手动插
入CNT20 喷嘴。
2. 选择<Automatic Next(自动下一步)> 校验框后，点击<13. Fly Camera Scale> 按
钮，则对选择的 Gantry 自动执行校正。
3. 校正是：用飞行相机识别校正 Tool 底面的Fiducial Mark 2点后，校正 Tool 放到
ANC顶面的校正 Tool 位置，之后识别校正 Tool 上面的边缘Fiducial Mark 2点。
