15-28
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<取消> 按钮
忽略变更事项关闭对话框。
下面是Fly Camera 的Light Mapping过程。

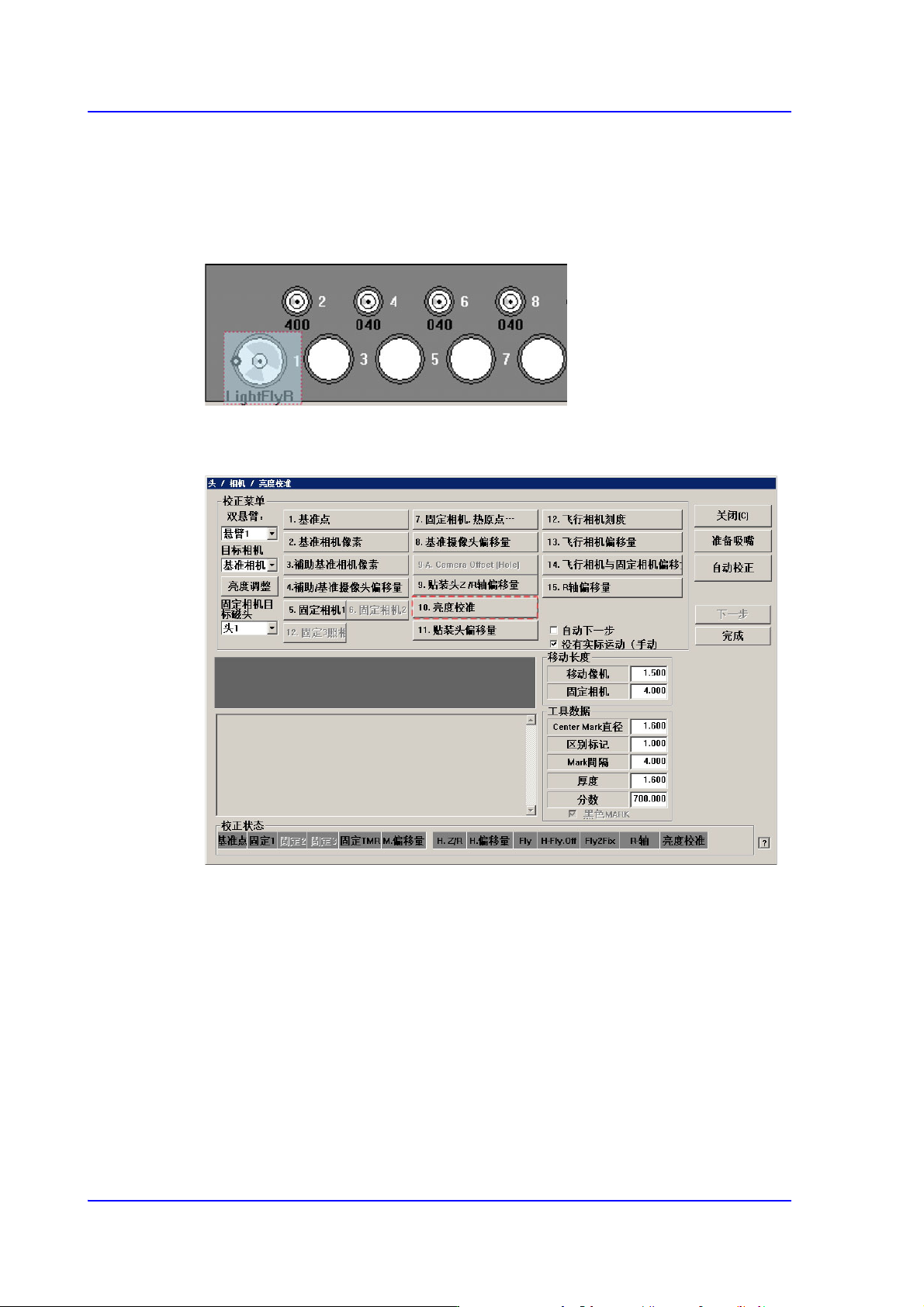

1. 把Light Mapping Tool置于ANC 1号Hole 上。
2. 在<Sys.Setup>菜单中，点击<Light> 按钮或<Calib.>-<Head ＆Camera Calib ..>-
<Light Mapping>按钮，打开Light Mapping 对话框。
15-29
系统设置

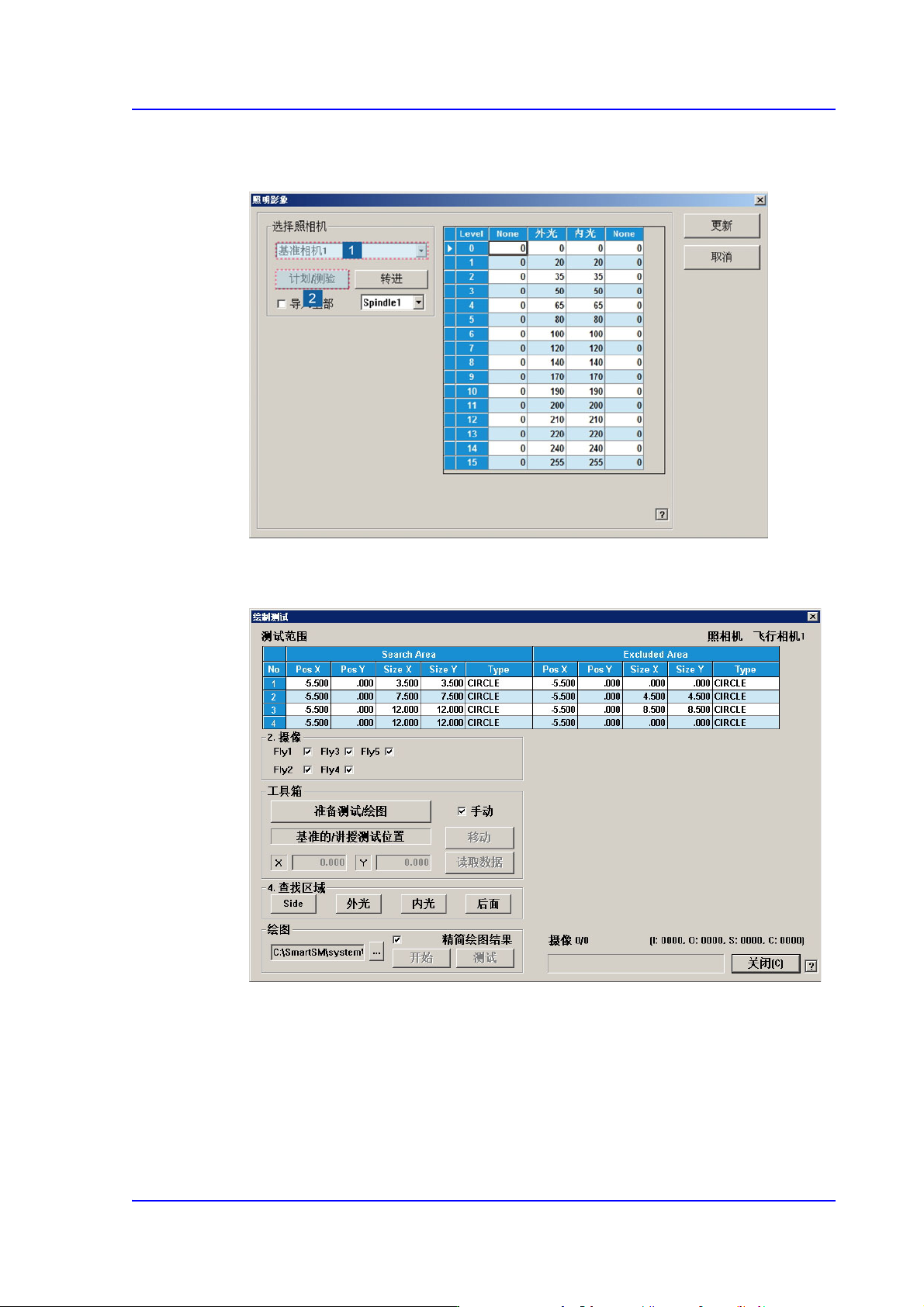

3. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
4. 在<<Mapping>>领域单击<...>按钮选择了Calibration用文件后，在 <2. Camera>
领域选择需要Calibration的Camera.
5. 解除了<3. Tool Setting> 领域的<Manual>复选框后，单击<Prepare Test /
Mapping> 按钮。
15-30
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

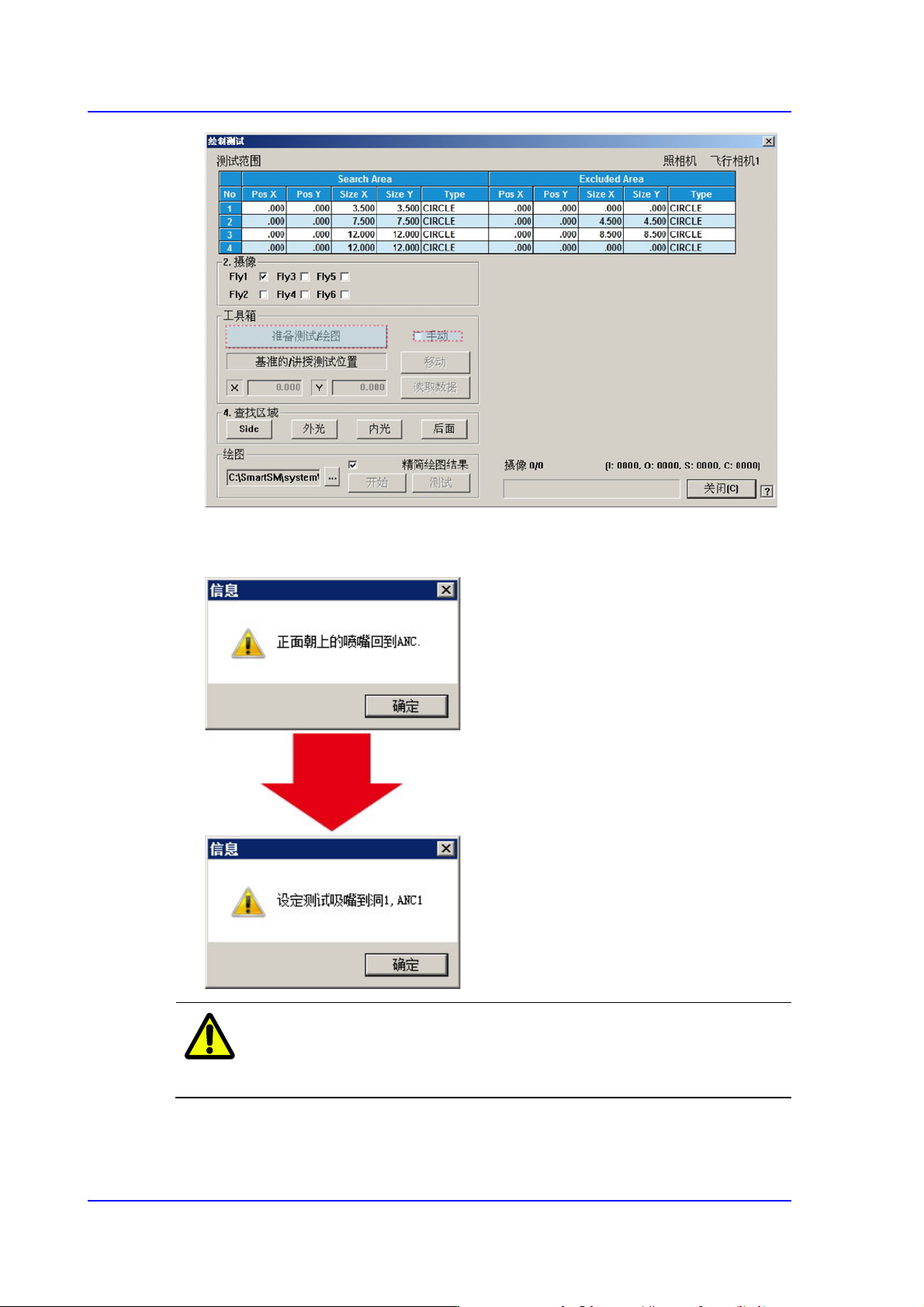

6. 按照下列顺序单击<确定> 按钮把安装在Head上的吸嘴全部拆下后，把Fly
Camera Test用吸嘴插入ANC的1 号Hole。
注 意 压克力门被打开时会在Light Mapping时影响照明，请关闭压克
力门后进行。
7. <Prepare Test / Mapping>完毕后单击<<Mapping>>领域的<Start>按钮实行Light
Mapping。
