6-26 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide 6.3.2. 基准标记 (Fiducial Mark) 的设置 对 0.8~1.2 m 长的 PCB 进行作业时， 必须设定 3~4 点的基 准标记， 3~4 点中的 1 点应该 位于两个悬臂的基准相机可以到达 的位置。 以基准标记 3 点的示 教为例， 它的示教 (T eachin…
6-26
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

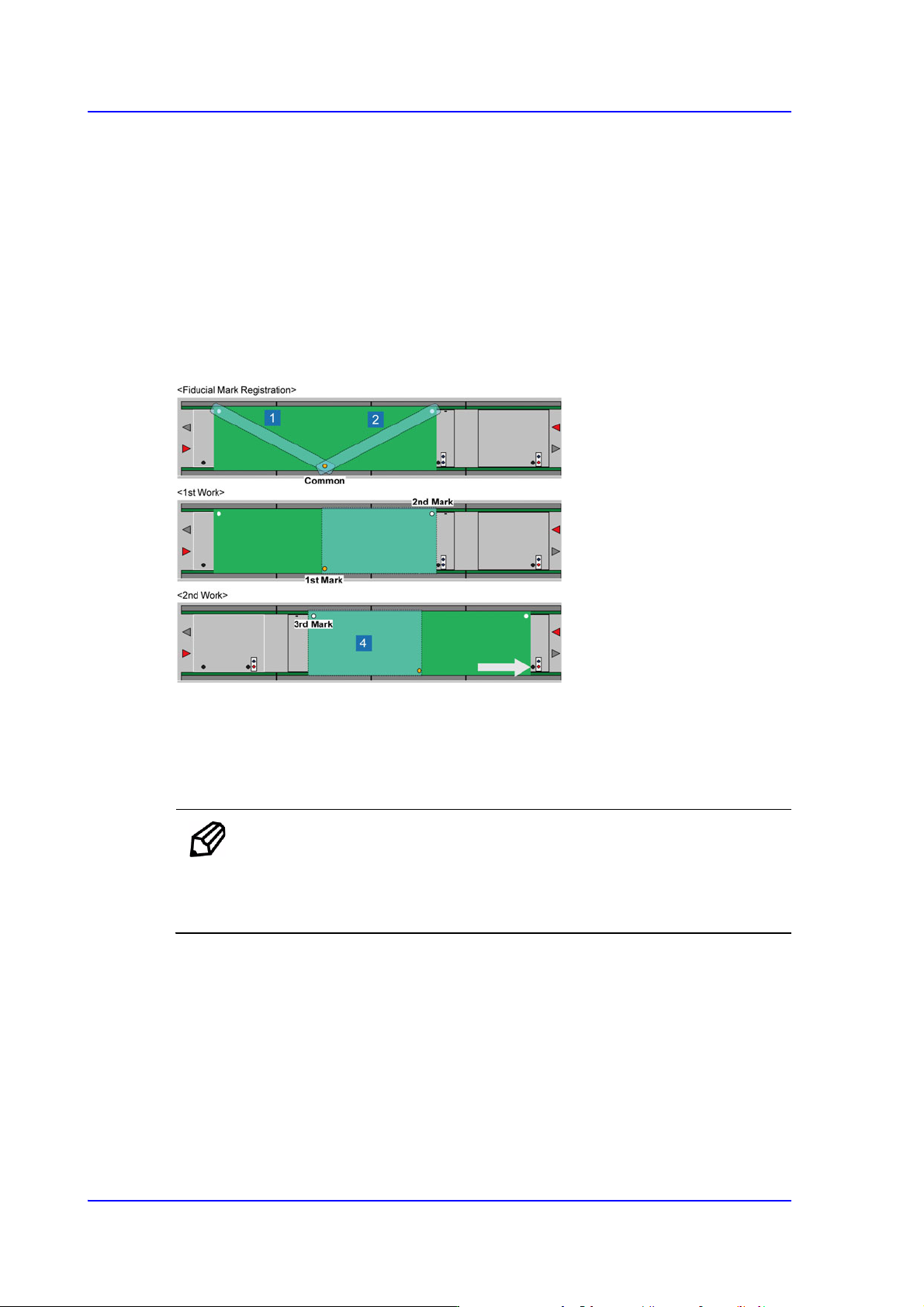

6.3.2. 基准标记(Fiducial Mark)的设置
对0.8~1.2 m长的 PCB 进行作业时，必须设定3~4点的基准标记，3~4点中的1点应该
位于两个悬臂的基准相机可以到达的位置。
以基准标记3点的示教为例，它的示教(Teaching)顺序如下。
1) 把PCB 搬入第一个工作站(Work Station)。
2) 视角中间点与右侧点。
3) 让PCB 移动到第二个工作站。
4) 视角左侧点。
1: ST-Gate2
用基准标记
2: ST2F-Work
用基准标记
3: ST2F-Work
上登记的贴装点
4: ST-Gate2
上登记的贴装点
备 注 由于所有的贴装坐标、基准标记与各种标记坐标都以相对于板原
点(Origin) 的距离进行示教，因此就算移动了工作站(Work
Station)后示教也能随时保持一定值。
6-27
Board
定义
6.4. Bad Mark 设定
用来区分安装的PCB的合格与否的标记为 “坏板标记”。对标记为不合格的PCB不
进行作业。按下此按钮时，显示以下编辑 “ 坏板标记” 数据的对话框。
点击< 不良板标记 > 按钮时，显示如下 Bad Mark数据编辑对话框。
图
6.6 “
坏标记位置
”
对话框
(
位置形式为
”None”
的状态
)
<Block Select> 组合框
Multi PCB时
在‘ 基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
