14-48
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.8.3. Camera Offset
测量基准相机的中心到各Gantry的第一个Head(Head 1, Head10)间的 Offset。
只有完成了此过程，才能在以后校正中使用 Auto Nozzle Change。本过程仅在
Manual Mode 下执行。
Camera Offset Calibration有两种方法。
使用Calibration Glass进行Calibration (必须)
下面是 Fiducial Camera Offset的校正步骤。

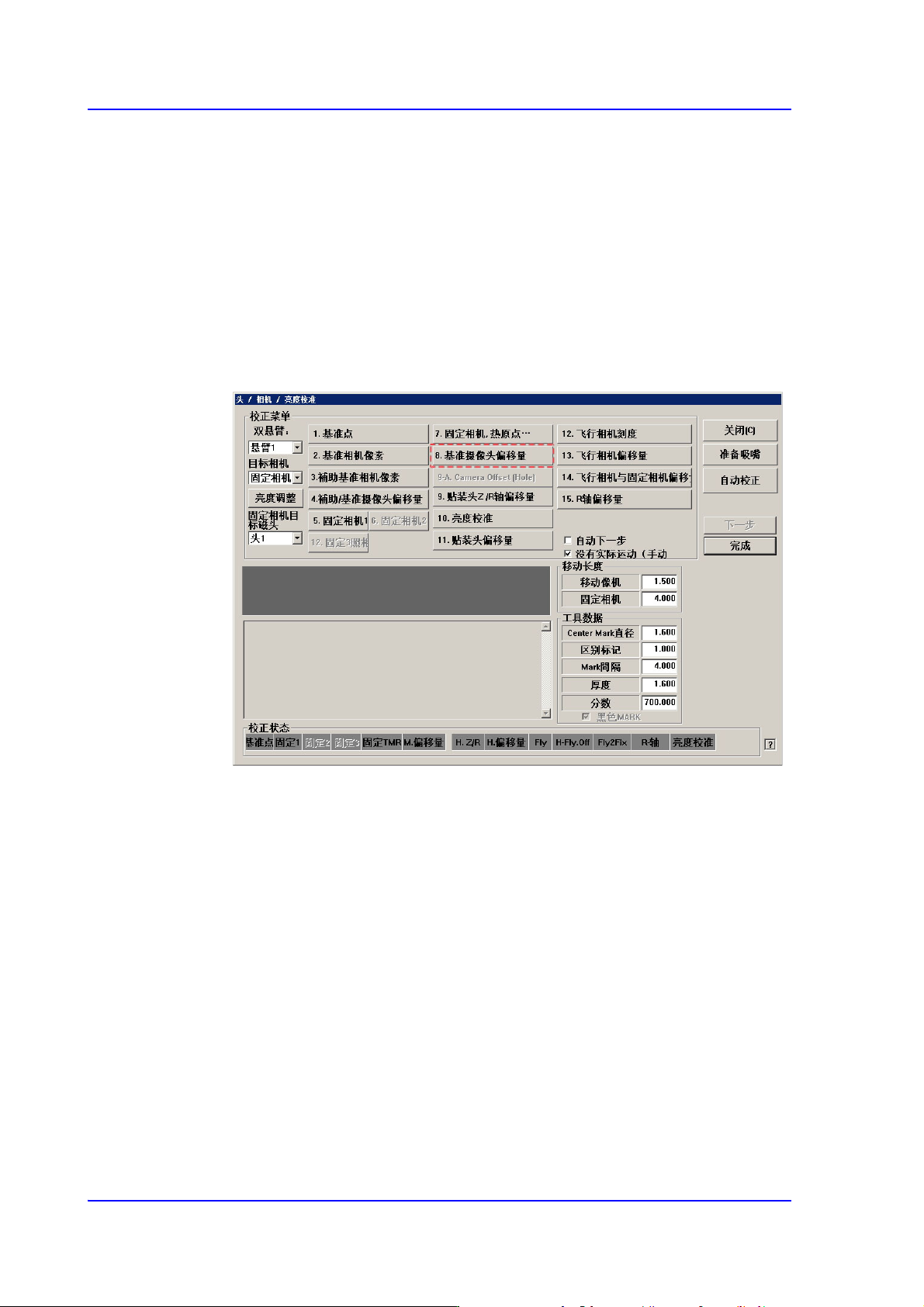

1. 点击<9. Camera Offset(Glass)> 按钮。
2. 显示 “Put a Tool Plate on Upward(Fix) Camera 1. And Adjust Tool Center. If You
Finish it, Click [Next].” 消息。
