Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
2. 选择需要校准的悬臂。
3. 示教工具选择Fid Cam1(或 Fid Cam2)后，利用示教框(jog box)把X-Y轴移动到
可以识别位置的领域(可以利用SMVision 判别的地点)。
4. 点击<Get>键，把当前位置保存到 <Teaching Position>。
5. 示教工具选择Beam1( 或Beam2)，然后利用示教框(jog box)移动到<Teaching
Position>位置。
6. 点击<Get>键，把当前位置保存到 <Beam Position>。
7. 点击<Update>键保存设定值。
结果值可以在System Setup菜单的Head Offset对话框查看。
14-79
Machine Calibration
14.3.9. Board Position Calibration
示教Conveyor贴装领域的Stopper位置和 Sensor的X位置。
以下是对Board Position进行Calibration的过程。

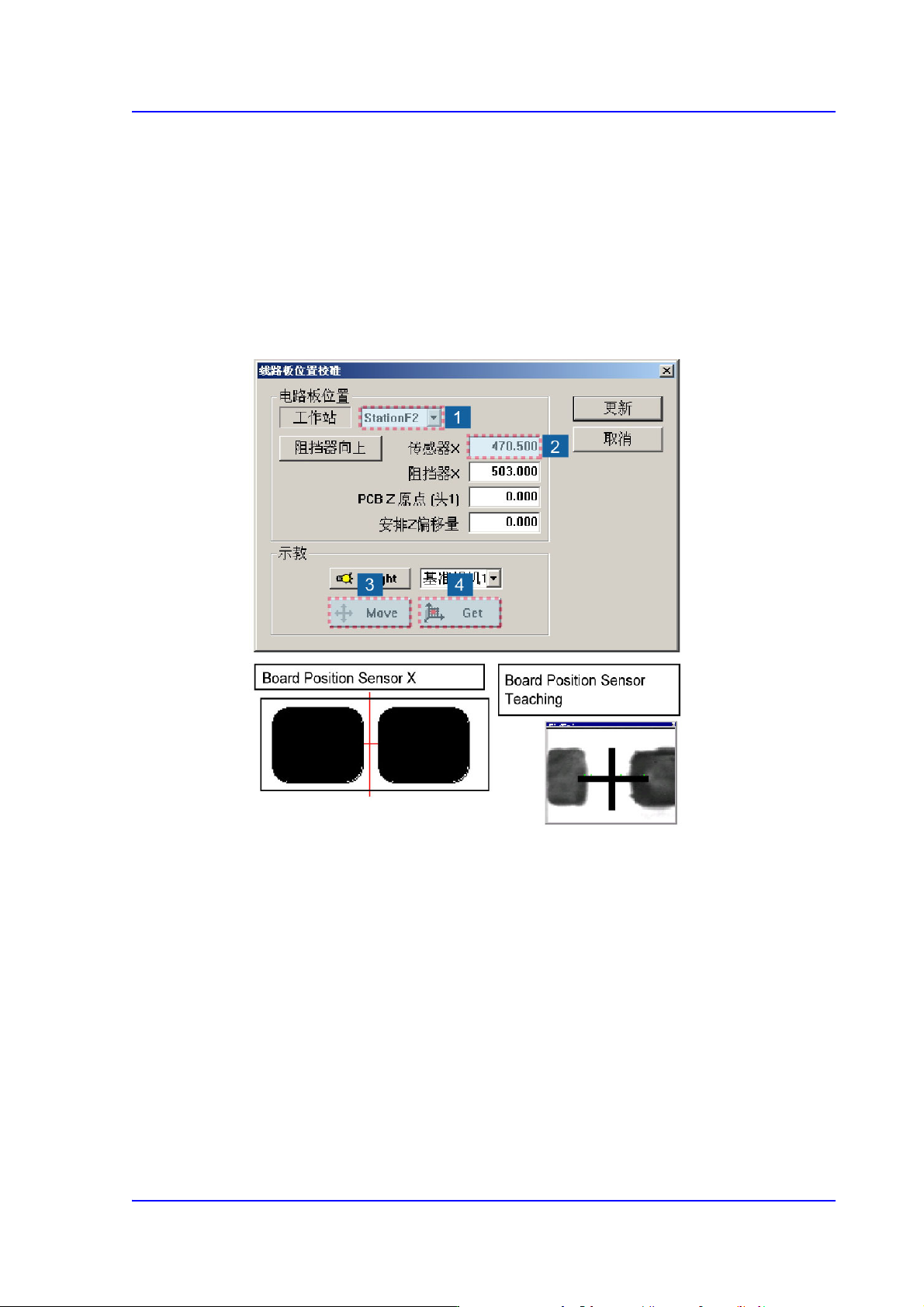

1. 用鼠标选择<Sensor X> 编辑箱，点击 < 移动>按扭，把示教相机移动到 Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 利用鼠标点选择<Stopper>组合框后选择将要示教的 Stopper。然后点击<示教>
按钮，相应的Stopper位置示教值自动输入到< 位阻挡器 X> 编辑框。
4. <止挡块上/ 下> 按钮，先Up Stopper后再利用示教框 (Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。 请准确示教
StationF2, StationR2 位置。.
14-80
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6. 然后点击<止挡块上/下>按钮Down Stopper。
7. 点击< Update>按钮, 即可保存内容。
