6.5. 接受标记(Accept Mark)设置
用来区分安装s的 PCB的合格与否的标记为 坏标记。坏标记 对不合格品作标记，但
可接受标记对不合格不作标记，同时设备只对可接受标记标记的PCB进行作业。

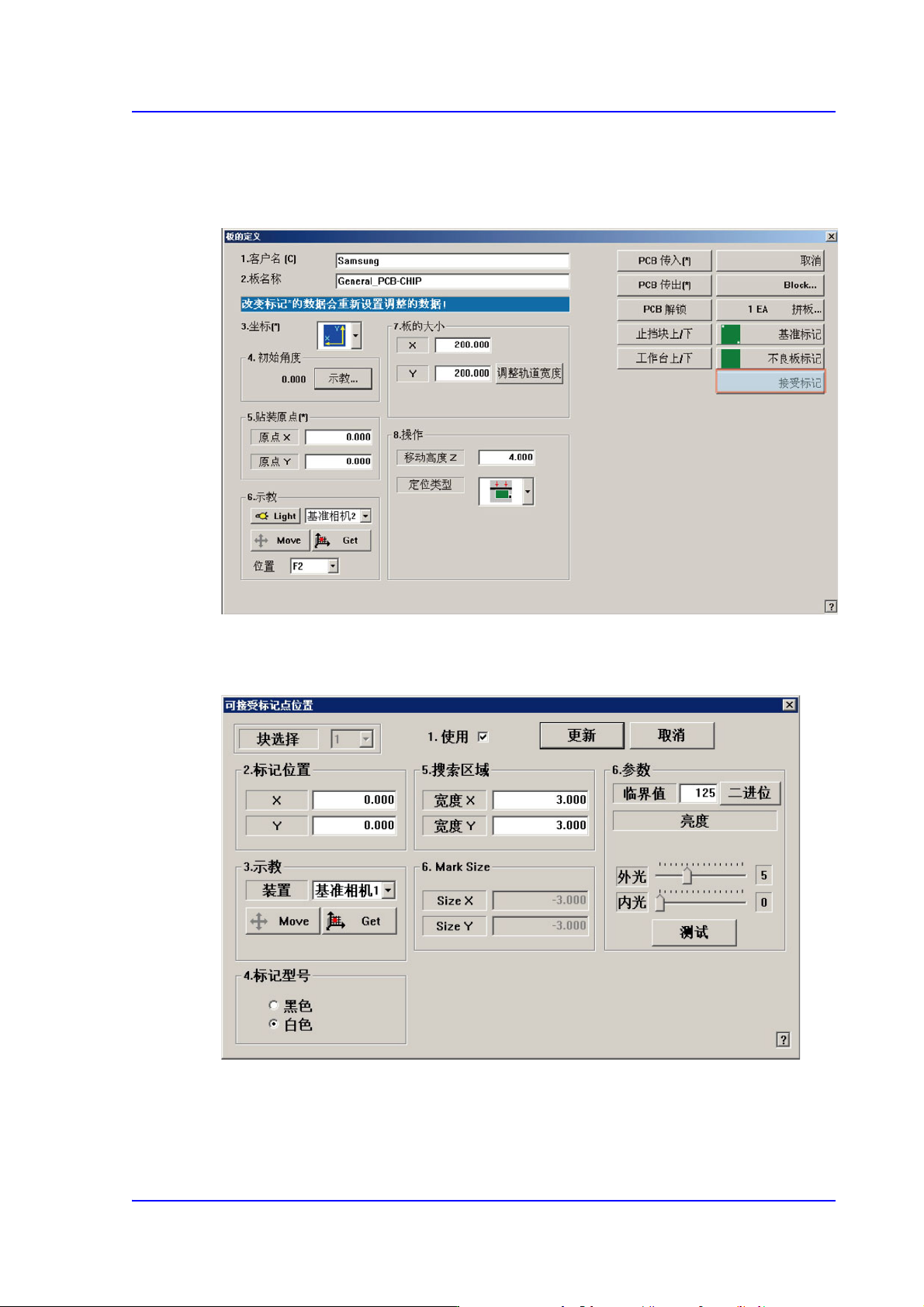

点击< 接受标记 >按钮时，显示以下编辑可接受标记数据的对话框。
图
6.8
可接受标记点位置
”
对话框
(
使用中状态
)
<Block Select> 组合框
Multi PCB时
在‘ 基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
6-35
Board
定义
例如Accept Mark设定为 “Black” 时 Threshold值为 100，在 Vision Image 中
100以下的值全部识别为黑（ Black），Bad Mark设置为 “White”时 Threshold
值为 100，在 Vision Image 中100以上的值全部识别为白（ White）。
<真实显示/ 二元的> 按钮
通过SMVision’窗口显示的影象显示成实际肉眼可看到的、尚未适用
Threshold的影象(Real Display) 或 MMI识别的、适用Threshold 的影象
(Binary)。
<亮度调整> 领域
设定检查Accept Mark时的照明度。一般设定为7。实际的使用当中，根据
PCB和Accept Mark的状态可以适当调整照明度。
<测试> 按钮
利用设置的Accept Mark Align数据检查Accept Mark。可确认设定的 Accept
Mark数据是否正确。检查成功则显示如下消息框。
住 意 在编辑“板的”对话框当中转移到另外一个画面时，自动地储存所
编辑的内容。
<更新> 按钮
保存合格标示数据后关闭“可接受标记点位置”对话框。
<取消> 按钮
不保存合格标示数据后关闭 “可接受标记点位置”对话框。
