15-18
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
15.3.3. <Flux> TAP对话框
设定与Flux Module相关的数据。选择此tap则显示以下对话框。

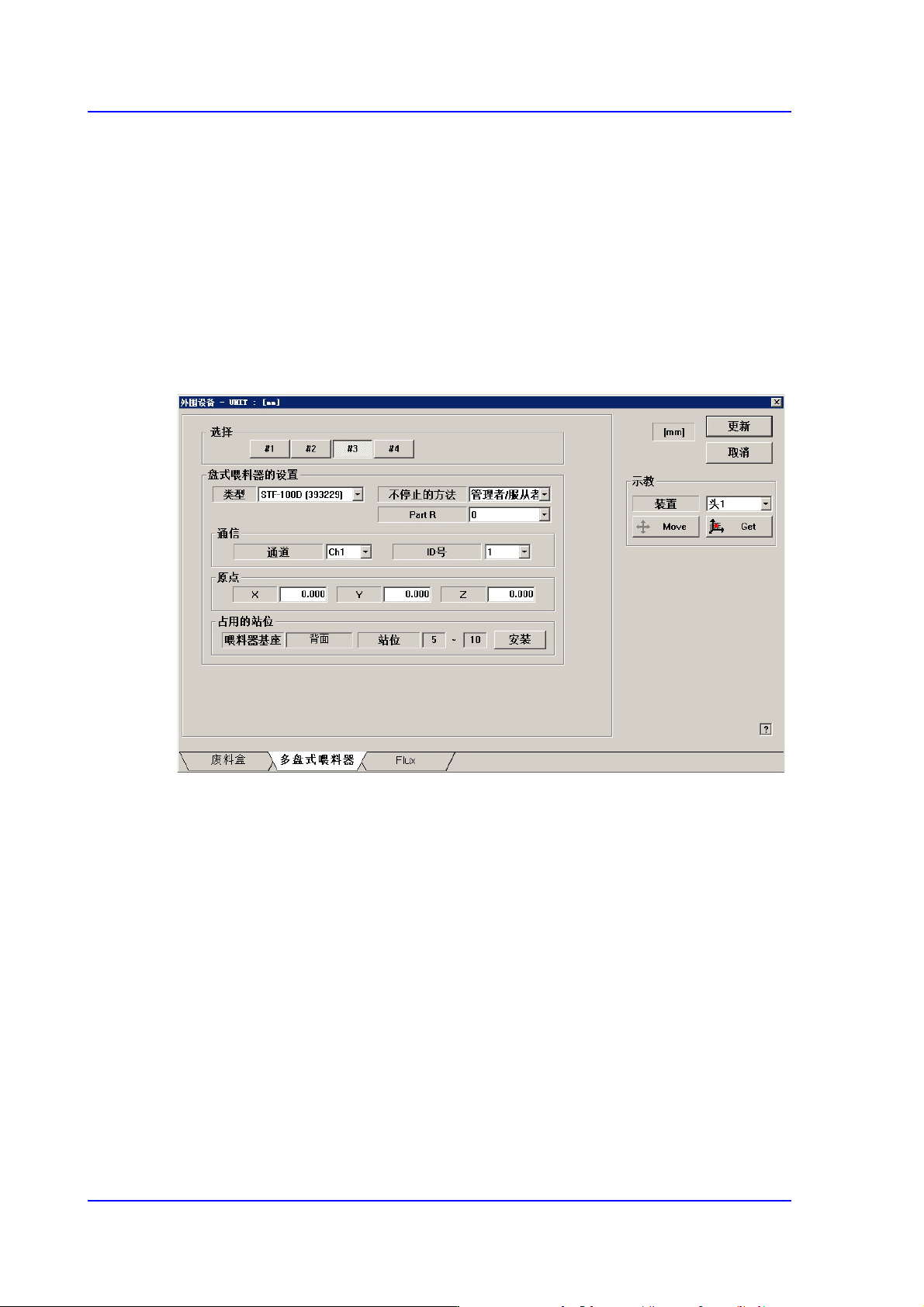

图
15.9 “Tray Feeder”tap
对话框
<Time>领域
选择右侧<Use Flux Device>选择框时被激活。设定与Flux Module动作有关的事
项。
<Dipping Dwell Time>编辑框
为了部件上点Flux，Flux Module的disk 上接触部件后的延迟时间。(Dipping
Delay Time)
<Churning Time>编辑框
Flux Module 手动动作时disk 旋转所需要的时间。
<Churning Cycle Time>编辑框
为了搅拌Flux 旋转Flux Module的disk 周期。
<Dip Turn Time> 编辑框
自动生产时Flux搅拌所需要的时间。(Squeezing Time)
<Serial Dipping Time> 编辑框
自动生产时多个head 连续Dipping时Flux 搅拌所需要的最小时间。
<Refill Valve On Time> 编辑框
自动生产时Flux的交换周期。设为零时不显示警告信息。
在‘Product’ 菜单的‘Flux.’ 子菜单可把设定值进行初始化
