9-7 Step Programming <Filtering> 按钮 根据组合框中选择的条件， 在 Ste p 对话框中只 表示已过滤的贴装点。 组合框 <None> 不使用 PCB 视觉的全景识别功能。 <Panorama> 可以对 PCB 形状进行 “ 分割识别 ” 后再把分割图像加以合成 后显示在一个视 觉窗口。 < 插入一行 > 按钮 在 <Grid&g…
9-7
Step Programming
<Filtering>按钮
根据组合框中选择的条件，在Step 对话框中只表示已过滤的贴装点。
组合框
<None>
不使用PCB视觉的全景识别功能。
<Panorama>
可以对PCB形状进行“ 分割识别”后再把分割图像加以合成后显示在一个视
觉窗口。
<插入一行> 按钮
在<Grid>当前选择的LINE( 贴装点)之前添加一个贴装点。
<删除> 按钮
删除<Grid> 中选定区域里的贴装点。
<两点示教..> 按钮
执行设定贴装点的位置时，选择示教边角的 2 个点的方法来算出的中心点作为贴
装点的功能。 详细内容请参照 “8.1.1
喂料器基座
（
Feeder Base
）
“的 < 两点示教
…> 按钮。
<基准点…> 按钮
贴装点上有基准点标记时，设定基准点标记的数据。单击此按钮时显示如下的
对话框。
None
Panorama
9-9
Step Programming

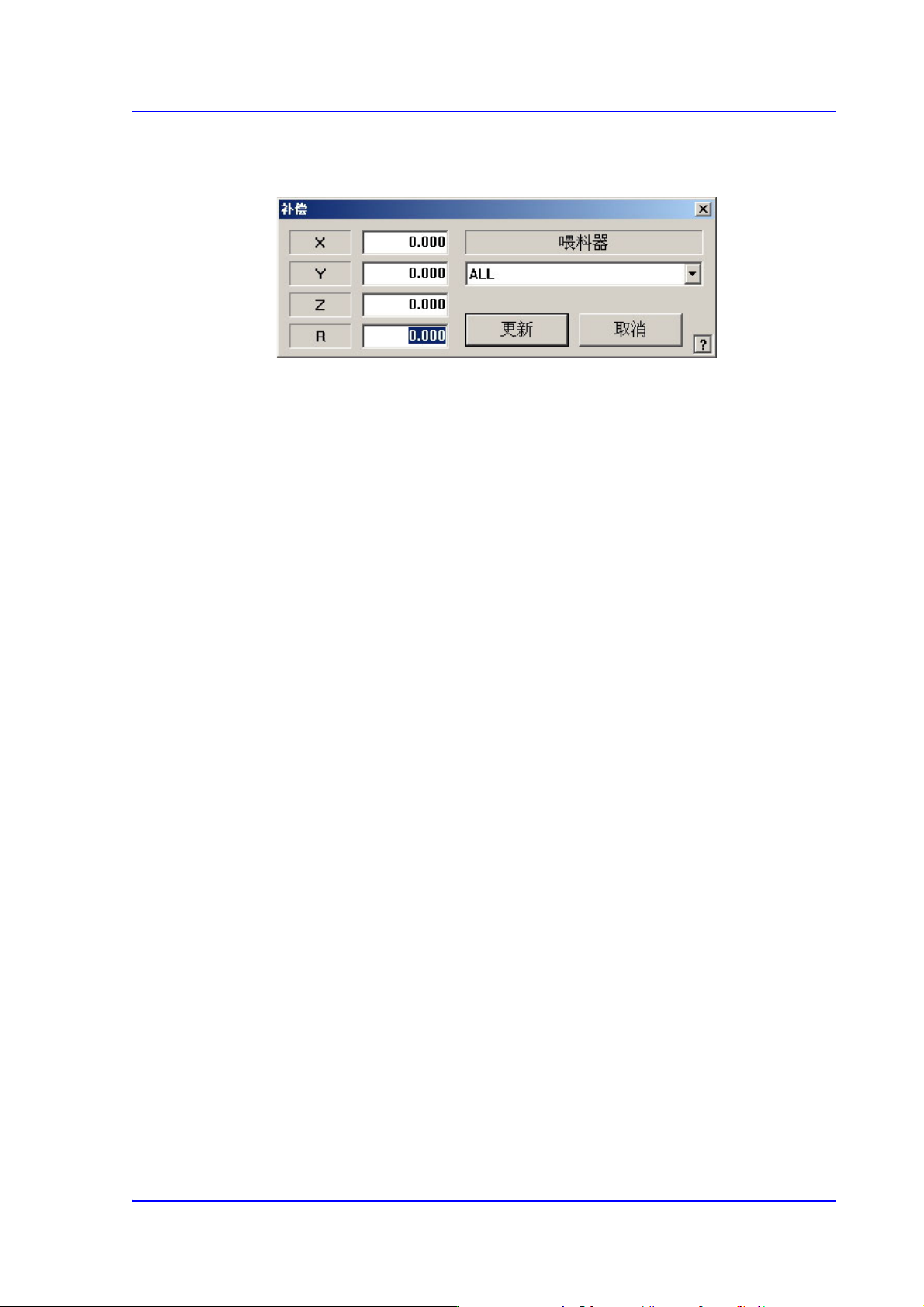

<选择列时>
所有部件适用偏移值。
<X> 编辑框
设定X轴方向的偏移量。
<Y> 编辑框
设定Y轴方向的偏移量。
<Z> 编辑框
设定Z轴方向的偏移量。
<R> 编辑框
设定R轴方向的偏移量。
<确定> 按钮
关闭对话框，同时把已设定的偏移量追加到在Grid 设定的行上。
<取消> 按钮
忽略已设定的偏移量直接关闭对话框。
<调整…> 按钮
它是在需要变更PCB 步骤的坐标值，或不小心把工作台下降时，为了
利用之前输入的STEP坐标的有关信息，比较确认以前的基准点标记坐标值和当
前的基准点标记坐标值后补偿其差异时使用的功能。
<Clear Cycle> 按钮
贴装周期初始化。
<Refresh Feeder> 按钮
在喂料器对话框中如果喂料器设定边更时，点击此按钮则在Step 对话框中使之
重新设定已变更的喂料器。
<Refresh Nozzle> 按钮
ANC上的喷嘴配置变更时，点击此按钮则在Step 对话框使之可重新设定已变更
的喷嘴。
<Place Parts> 按钮
