7-32
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<检测位置> 校验盒
检查各ball的位置，校验位置是否在容许值以内。
<监测全部覆盖>校验盒
此选项已校验，则检查所有ball，当 所 有 ball都在容许误差范围内时
识别成功, 尚未校验时尽管一部分ball出现失败也利用剩余ball计算
出部件的中心。
<使用实体准备排列>校验盒
部件识别时利用部件的Body 信息计算出部件大概的位置。
<检测超时> 校验盒
部件识别时设定识别时间(单位 msec)
<实例样本> 编辑框
Body识别时设定Sampling程度。 (0~10, 0 : auto)
< 方向检测> TAP 画面
在IC 部件及Ball部件中相同适用。
<实体极性> 组合框
设置要执行方向检验 Body 的 Polarity。
- 不用注意
要执行方向检验的Body跟Polarity 无关地进行识别时选择。
7-33
元件的登记
- 黑夜灯
要执行方向检验的Body比背景暗时选择。
- 点亮
要执行方向检验的Body比背景亮时选择。

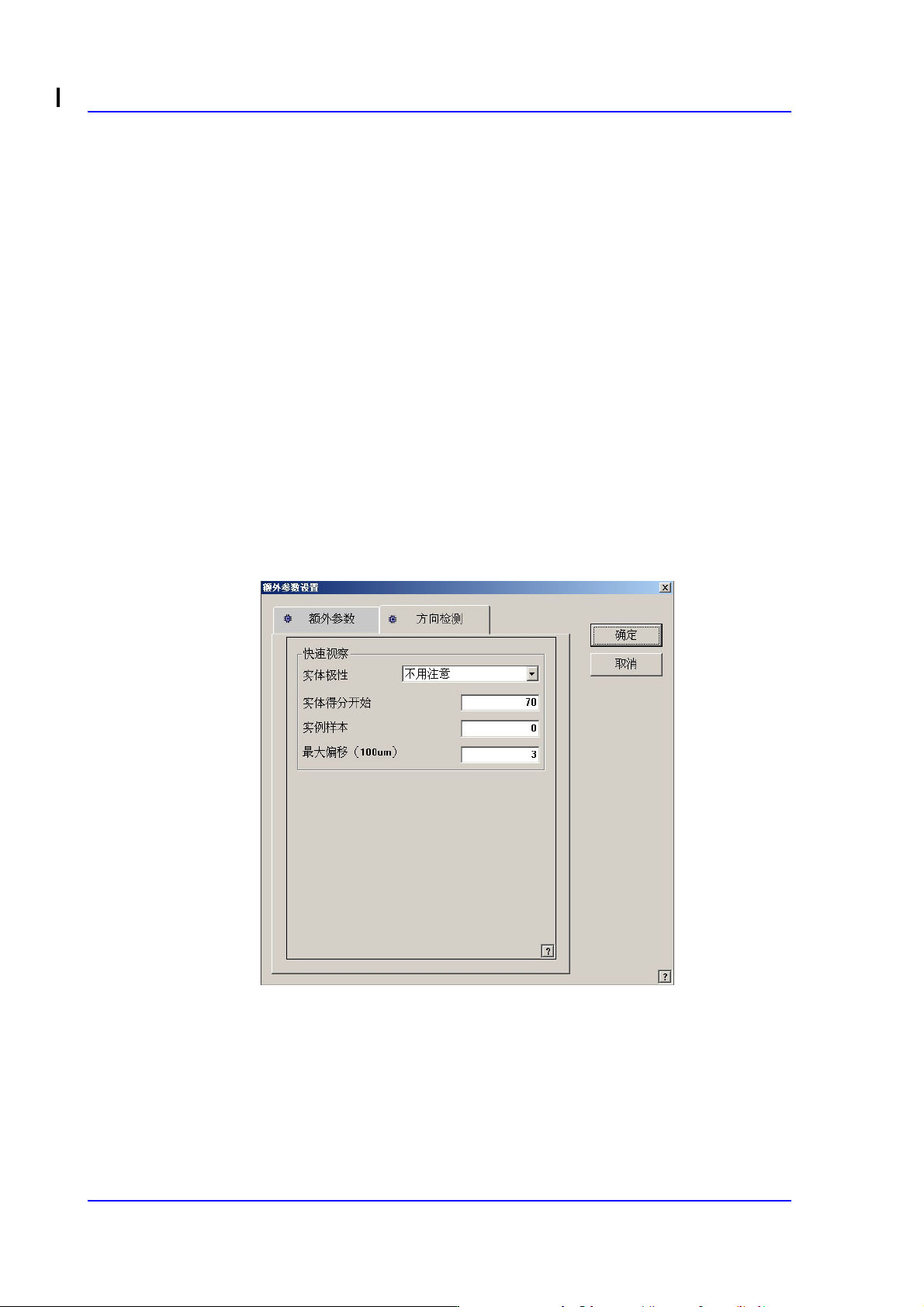

<实体得分开始> 编辑框
设置要执行方向检验 Body的 Threshold。 (0~100)
<实例样本 > 编辑框
设置要执行方向检验 Body的 Sampling程度。 (0~10, 0 : auto)
<最大偏移（100um）> 编辑框
设置要执行方向检验 Body的最大容许误差。 (0~10)
<1st Pin Position> 按钮
如果在登记元件时登记了元件的 1 号销位置，可以在离线验证装贴点时轻易地验
证装贴角度。

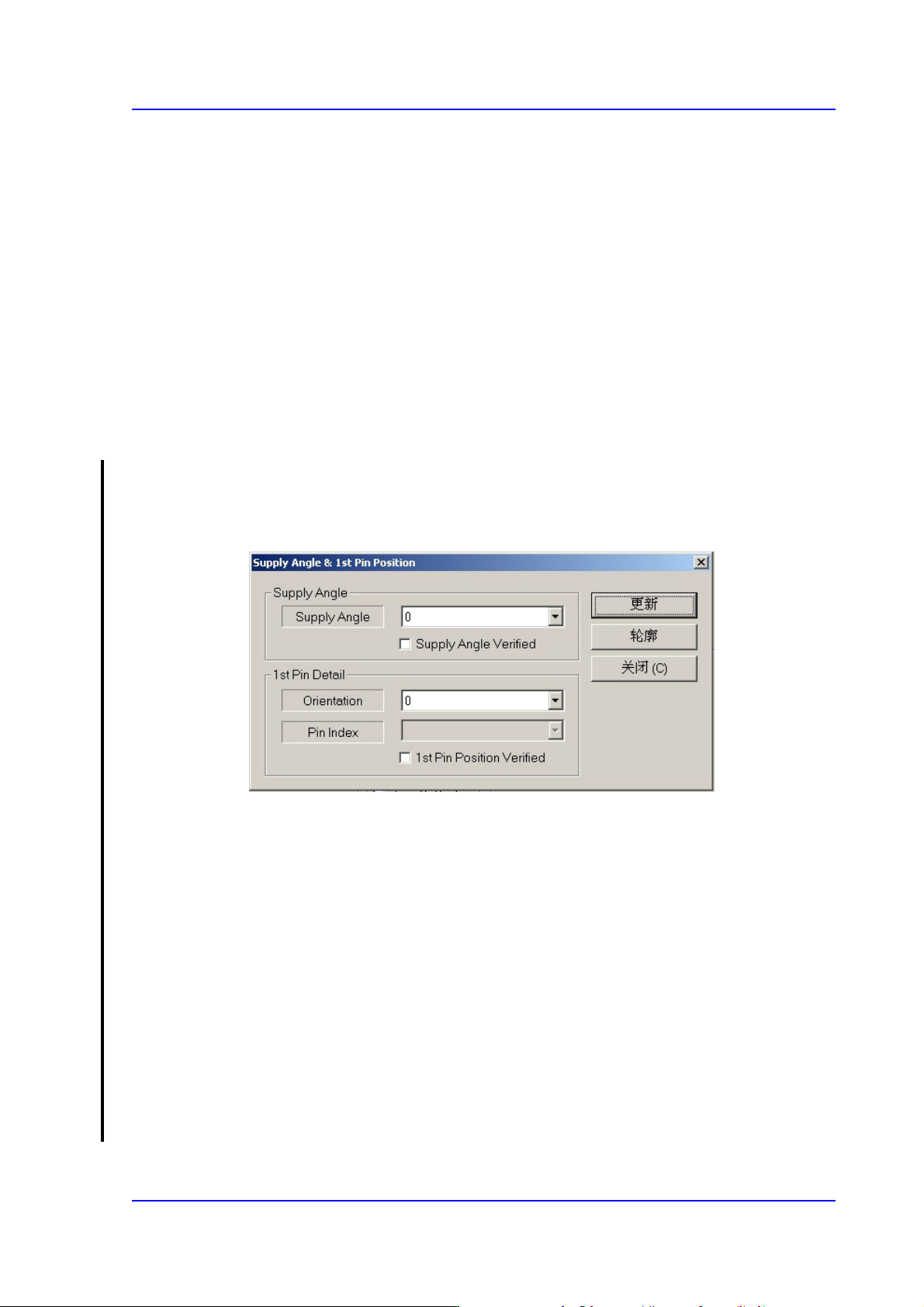

<Supply Angle>领域
<Supply Angle>组合框
以元件的1号销位置作为基准而设定元件供应角度。
把时钟3点方向设定为0°，按照逆时针方向依次增加90°。
<Supply Angle Verified>校验框
检查供应角度的设定值是否正常后圈选该复选框，即可表示所设定的供
应角度为有效值。
<1st Pin Detail>领域
<Orientation>组合框
可以设定元件的1号销方向。如果是Chip元件，将把衬垫(Pad)视为销。
把时钟3点方向设定为0°，按照逆时针方向依次增加90°。
7-34
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<Pin Position> 组合框
如果是IC 元件，针对一侧引脚的编号基准是丛右到左依次从零开始指定
标号。
<1st Pin Position Verified>校验框
检查1 号销位置的设定值是否正常后圈选该复选框，即可表示所设定的1
号销信息为有效值。
<更新>按钮
可以反映更改内容。
<轮廓/真实显> 按钮
通过’Vision’窗口显示的影象显示成实际肉眼可看到的、尚未适用Threshold的
影象(Real Display) 或 MMI识别的、 适用Threshold的影象(Binary)。
<Move> 按钮

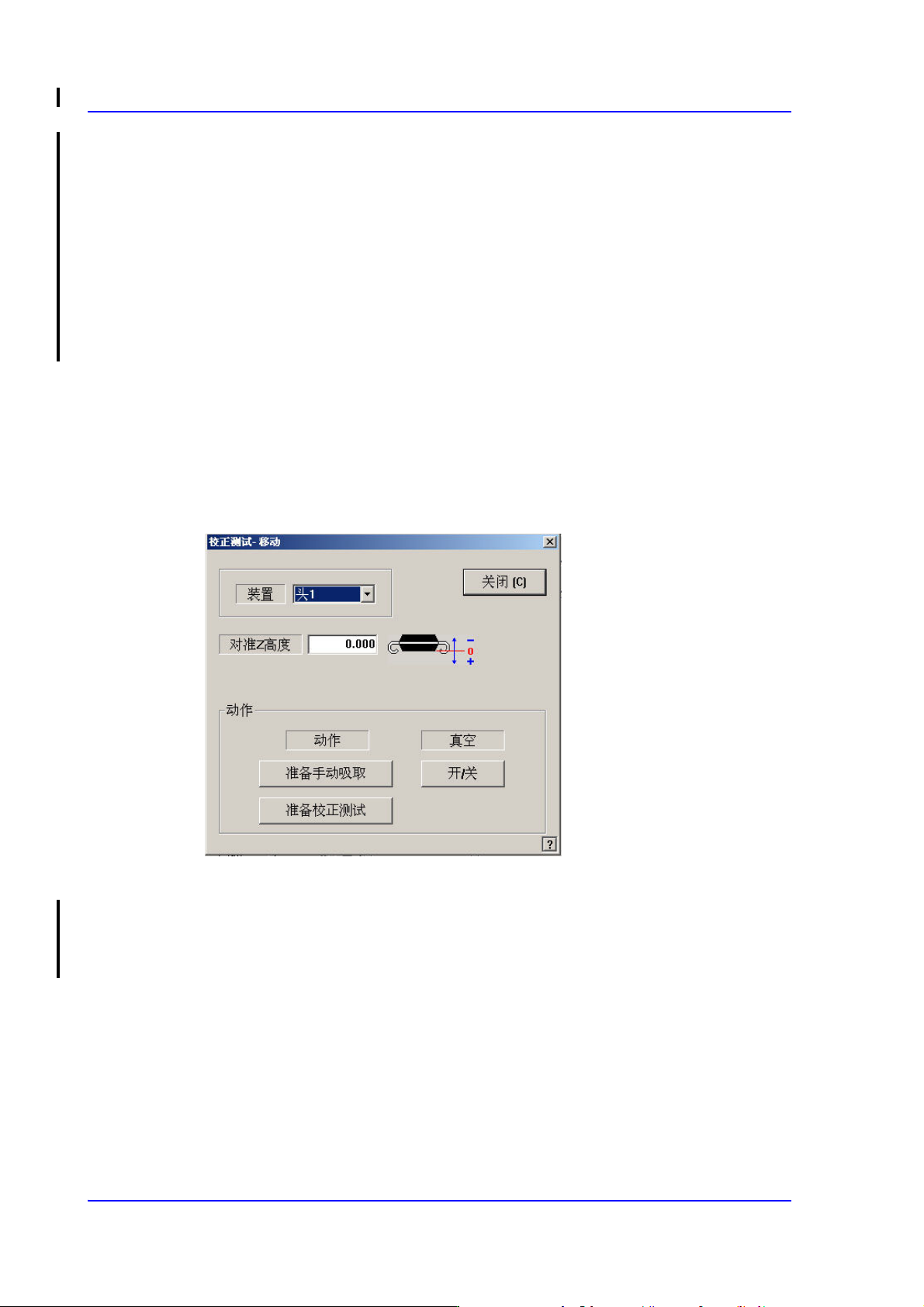

用于手动吸附部件进行部件识别检验。点击此按钮则显示如下对话框。
<装置> 组合框
选择用来识别元件的相机。在元件编辑对话框的< 相机编号>组合框中选择
“Fix Cam1”时，才可以运行 “识别测试”对话框。
选择“Fix Cam”时，才可以选择个别贴装头。
<对准Z高度> 编辑框
设定需要识别的高度。以部品的底面为准，识别其上面时设定– 值，识别其
下面时设定‘+’值。
<动作> 领域
< 准备手动吸取> 按钮
为了手动把部件吸附到贴装在磁头的吸嘴末端，把磁头组件移动到
