8-1 供应装置的设置 第 8 章 . 供应装置的设置 8.1. 喂料器 （ Feeder ） [F4] ‘ 喂料器 ’ 菜单编辑有关带式 喂料器 , 杆式喂料器 , 多盘式喂料器的数据。 它可以进行 指定装在各喂料器的部品， 吸着部品位置的 示教， 吸着部品测试等操作。 选择此功 能时的初始画面为带式喂料器画 面。 8.1.1. 喂料器基座 （ Feeder Base ） 选择喂料器座时显示如下的对话 框， 同时在这个对话框可以编辑有…
8-1
供应装置的设置
第8章. 供应装置的设置
8.1. 喂料器（Feeder）[F4]
‘喂料器 ’ 菜单编辑有关带式喂料器, 杆式喂料器 , 多盘式喂料器的数据。它可以进行
指定装在各喂料器的部品，吸着部品位置的示教，吸着部品测试等操作。选择此功
能时的初始画面为带式喂料器画面。
8.1.1. 喂料器基座 （Feeder Base）
选择喂料器座时显示如下的对话框，同时在这个对话框可以编辑有关喂料器座的数
据。
图
8.1 “Feeder :Feeder Base”
对话框
1: Grid
领域
<Grid> 领域
它显示喂料器座上的包括喂料器类的各种装置（设备）安装状态，同时可以编辑
安装位置。
<No.> 列
它是喂料器座Slot的排列编号。空压式喂料器座上有60 个Slot。
<IO.> 列
表示安装在该插槽的带式供料器的状态LED 颜色
8-3
供应装置的设置
图
8.3 “
喂料器
:
喂料器座上装有各种装置的情况
”
画面
表示在<Type>列的内容中，对以下的内容作说明。
1半部份: 表示该Slot 被装在邻接的另外Slot 上的一个装置占有的状态。
2半部份: 表示该Slot 被装在邻接的另外Slot 上的两个装置占有的状态。
3充满: 表示该Slot全被装在邻接的另外Slot上的装置占有的状态。
<Rank>列
如果是LED元件，可以登记Rank 后进行管理。需要先激活<Rank>列时，在“
系统设置” 菜单的“参考” 子菜单选择 “一般” 选项卡对话窗口，然后圈选
<Use Rank Check> 复选框。
如果没有在“元器件登记” 对话窗口登记LED元器件，<Rank>列不会显示该
元器件。

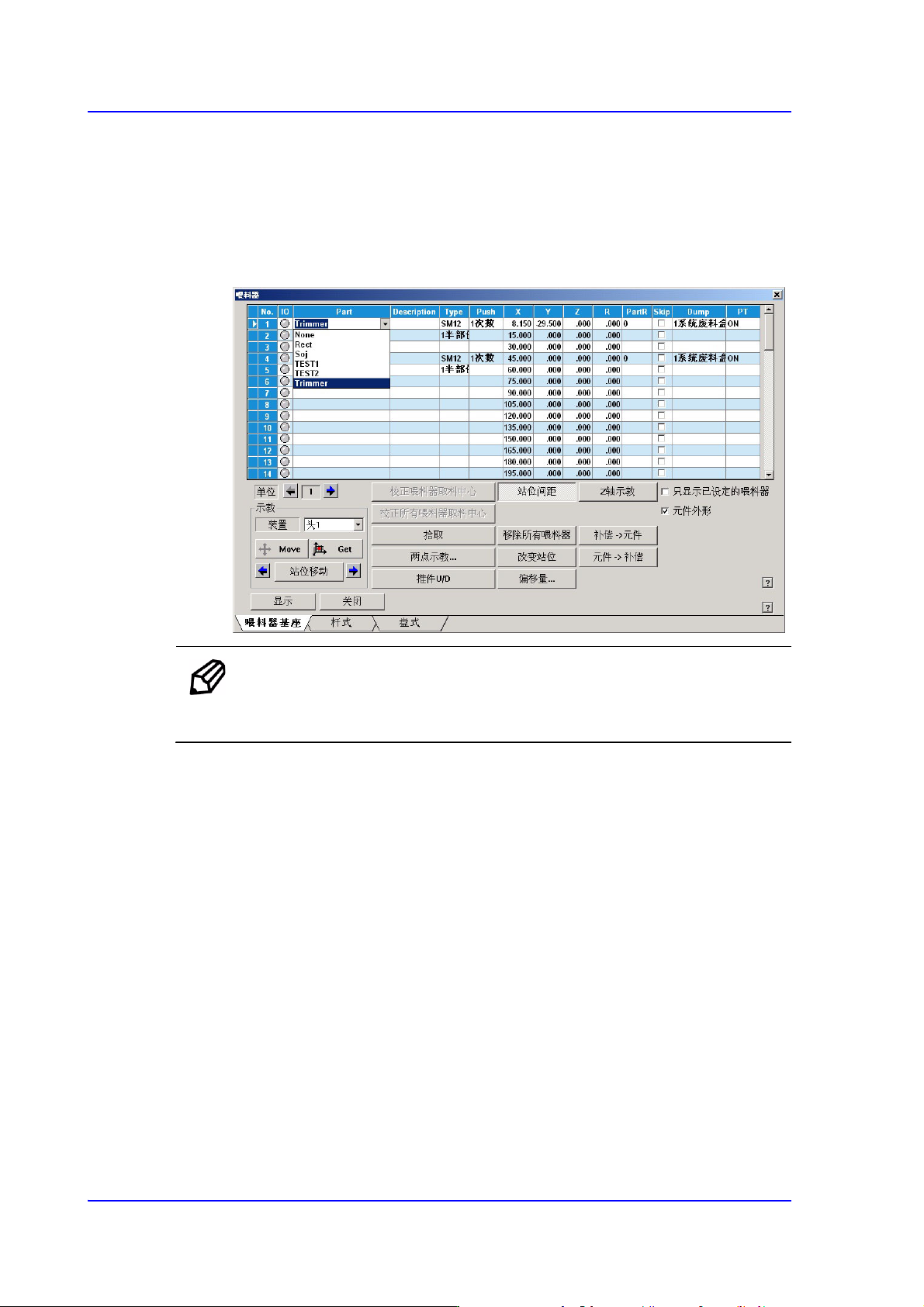

下面是在喂料器底座上选择了供应LED 元件的喂料器后在<Rank>列选择
Rank的画面。
