< 跳过电路板> 校验框
PCB不投入到conveyor的作业领域进行作业。

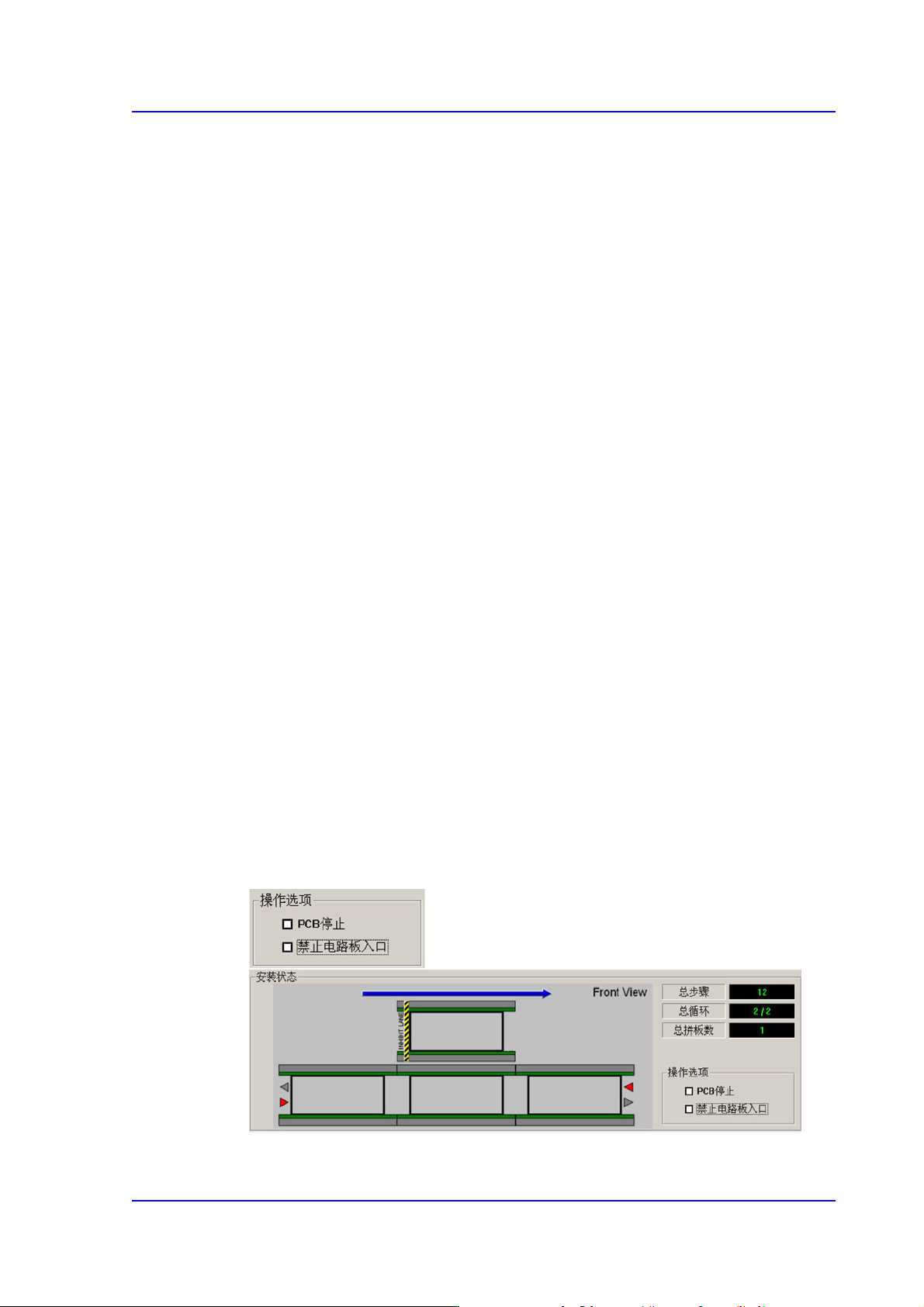

<操作选项> 领域
设定有关贴装作业的选项。
<传送PCB 前ANC动作 > 检查框
PCB搬入前更换喷嘴并等待时选择。
<预取配件 >校验框
在待机位置的PCB进入作业Station之前或进入作业Station当中执行改变吸
嘴和预先进行部件吸附动作，提高生产性。
<预先移动到第一个基准点> 检查框
PCB搬入前更换喷嘴并等待时选择。
<废料前停止 > 检查框
为了废弃部件HEAD移动到废弃箱后废弃部件前使其在此位置等待并使用
户直接确认有无异常。
<Stop Machine When Pick Error> 检查框
有Shield Cap 等大型部件下面贴装小型贴片的PCB。
在上述的操作PCB的双重起重机设备各个起重机各自进行作业因此需要先
贴装部件，即使在贴装部件的过程中发生故障无法贴装部件，但发生背面起
重机仍贴装Shield Cap的情况。
如此背面起重机比起正面起重机的贴片先贴装像Shield Cap置于部件上的部
件则无法贴装下端的部件因此发生吸附故障就立即停止设备的功能。
<激活补救功能 > 校验框
具备Dual gantry的设备中由于给某一gantry供应部件的喂料器部件消尽，使
gantry无法继续作业时如果别的 gantry可进行作业的话代替进行作业，利用
一时提高生产性的功能时选择。
本功能应在<Operation Option>领域, 要被选择<Auto Skip Placements>
校验
框。
<Auto Skip Placements> 选择框
即使在自动生产中消尽特定部件，也可对剩余的贴装点继续进行作业发生警
告信息。
注 意 本功能可单纯地继续贴装作业，但是由于部件消尽对跳越的部件
在此后的作业中预想到与已贴装的部件发生干涉，请解除本功能
进行使用。
13-11
Production Setup
<Bad Mark Transferring> 复选框
这是在使用D-TEK公司扫描仪时使用的功能。与此相关的详细内容请联系
本公司。
<Self Board Fiducials>复选框
设备的运转模式为“Join”时，如果需要让正面及背面的悬臂各自识别PCB基
准标记以提高元件贴装精度，请圈选该复选框。
<Soft Ground>复选框
如果把设备安装在地盘较弱的地点，圈选该复选框就能减轻XY轴瞬间加速
度所导致的振动与噪音。
<PCB传输速度> 组合框
调整PCB 移送速度的组合框。PCB过重时选择过快的速度，会发生输送机的传
送带无法充分移送PCB，只是传送带滑动旋转的情况。
基本选择为Middle。必要时请设置适当的速度。
Fastest: 最快速
Fast: 快速
Middle(中速): 普通速度
Slow(慢速): 慢速
<速度> 滑条
设置X, Y 轴驱动电动机的驱动速度。
<Z 轴贴装延时> 滑条
部件注册时 Common Data中设置的贴装 Delay值再加上滑条中指定的值，执行
作业。该值只适用于Z轴。
<Inhibit Lane>区
选择不使用的工作站(Workstation)。选择后，PCB不会被载入该工作站。
<Progressive Product> 复选框
13-12
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
仅当Conveyor类型为Sigle Lane且使用Docking cart 时，此功能才可使用。
在一个PCB 上使用两个具有不同贴装点和供料器布置的PCB文件
并在一台设备上进行生产时使用。
<SET> 按钮
使用此功能的方案如下。
1) 准备 2 个满足上述条件的PCB 文件。
2) 选择 <Product> - <Option Setting> - <Progressive Product> 复选框，然后选择
<SET>按钮。

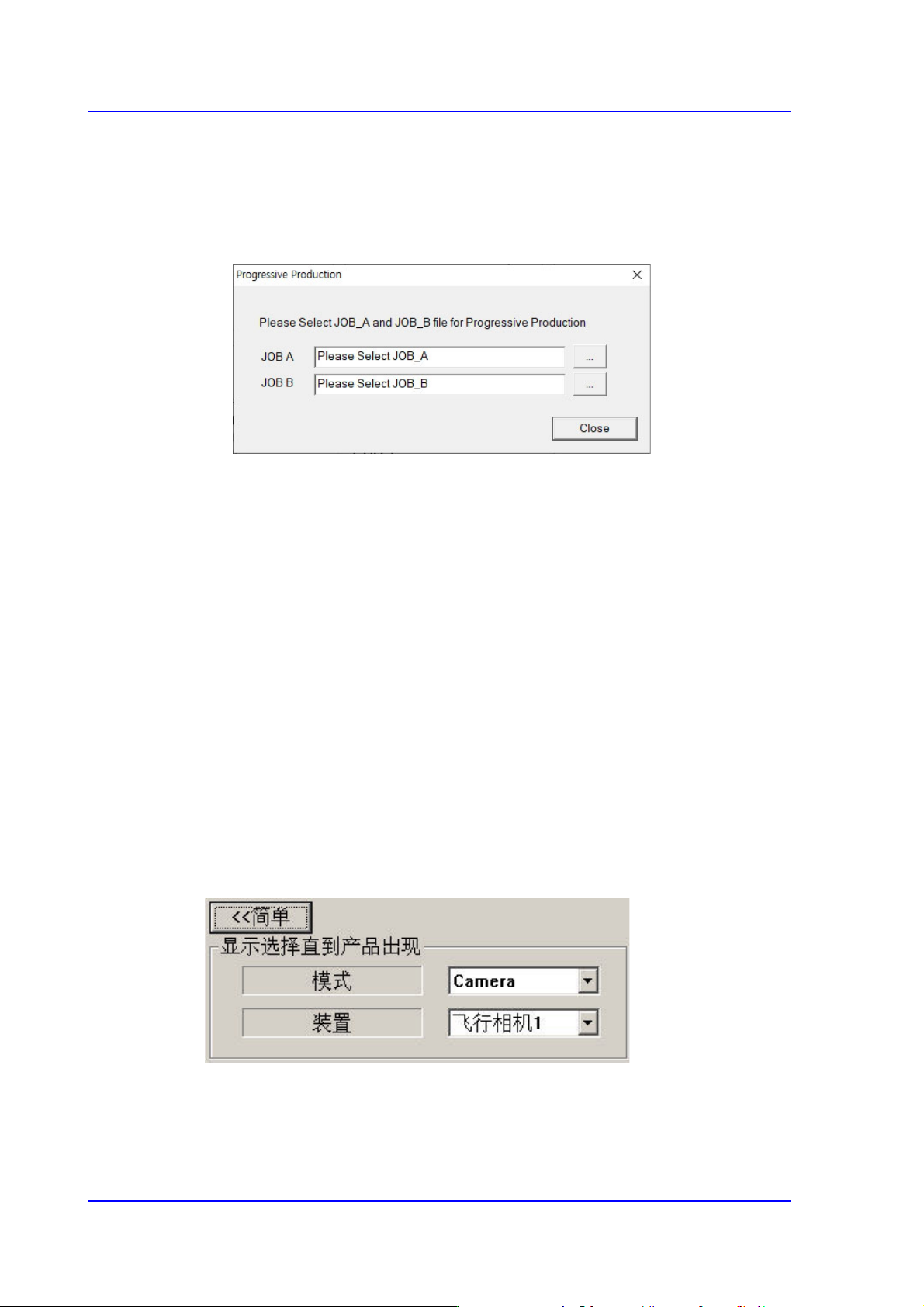

3) 分别为作业A 和作业B加载即将生产的PCB文件。
4) 首先，打开要生产的PCB文件并开始生产。
此时，下载RT 后，确认MMI上方的PCB 信息中JOB_A：是否显示为第一个
生产的PCB名称。
5) PCB 生产完成后，请使用Docking Change Dialog 连接要在第二个PCB 中使用
的Docking cart，然 后 选 择 Continue。
此时，下载RT 后，确认 MMI上方的PCB信息中JOB_B：是否显示为第二个
生产的PCB名称。
<详细> 按钮
生产PCB时，为了选择显示在’SMVision’窗口中的影象时使用。
<模式> 组合框
