6-41 Board 定义 <8. Parameter > 领域 < Score > 编辑框 设置形象分析时决定 2D Barcode 存 在与否的基准。 建议值为 600 。 <Light > 领域 设置检查 Barcode 时的照明值。 一般设置为 5 ， 建议根据 Barcode 的状态适当 进行调整。 <T est> 按钮 可确认读取的 Barcode 数据可否使用…
6-41
Board
定义
<8. Parameter > 领域
< Score > 编辑框
设置形象分析时决定2D Barcode 存在与否的基准。建议值为600。
<Light >领域
设置检查Barcode 时的照明值。一般设置为5，建议根据Barcode的状态适当
进行调整。
<Test>按钮
可确认读取的Barcode数据可否使用。Test成功则显示如下窗口。

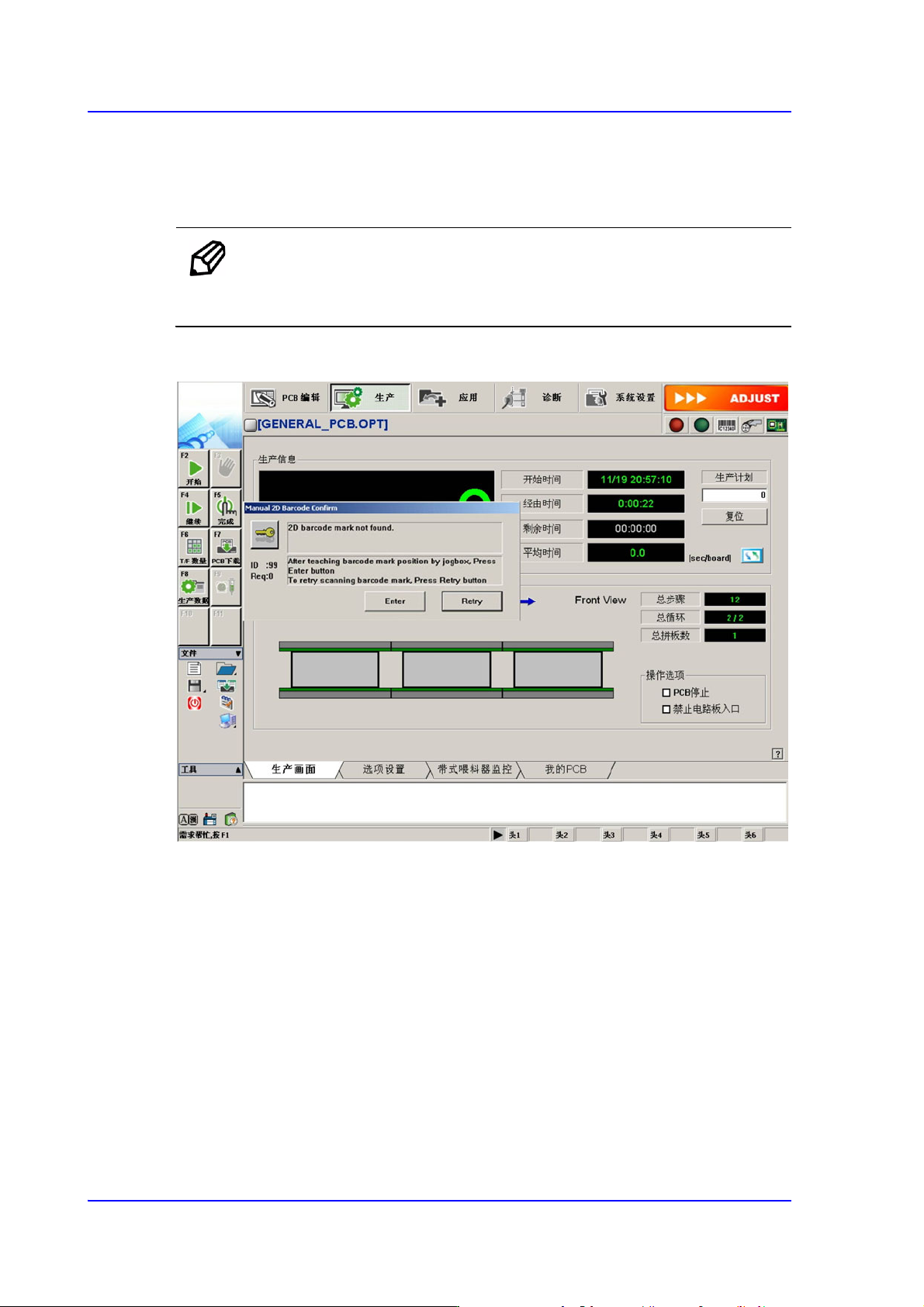

Test 失败则显示如下窗口。
<更新> 按钮
保存条码设置数据后关闭“条码位置”对话框。
<取消> 按钮
不保存Barcode 设置数据 后关闭 “Barcode 位置”对话框。
6-43
Board
定义
ID。
注 意 因为输入错误而收到MES服务器发来的“无法进行”命令时，设
备将转换到Freeze状态并停止生产，请谨慎输入正确的2D条形
码信息。
采取手动措施后仍然2D Barcode识别失败时，请手动除去相应PCB。
警 告 设备Ready 状态下如果手动除去board或采取故障措施可能会
受到伤害。请务必开窗解除Ready后设备IDLE状态下手动除去
board或采取故障措施。
