14-43
Machine Calibration
14.3.8.1. Fix Camera Calibration (Scale & Rotation & Position)
针对Fix1 Camera 的Scale(um/pixel)、Rotation(deg)及Position(mm)实行校准
(Calibration)。为了校准Fix Camera，需要使用另行制作的Fiducial Mark 治具(CNT20
Nozzle)。

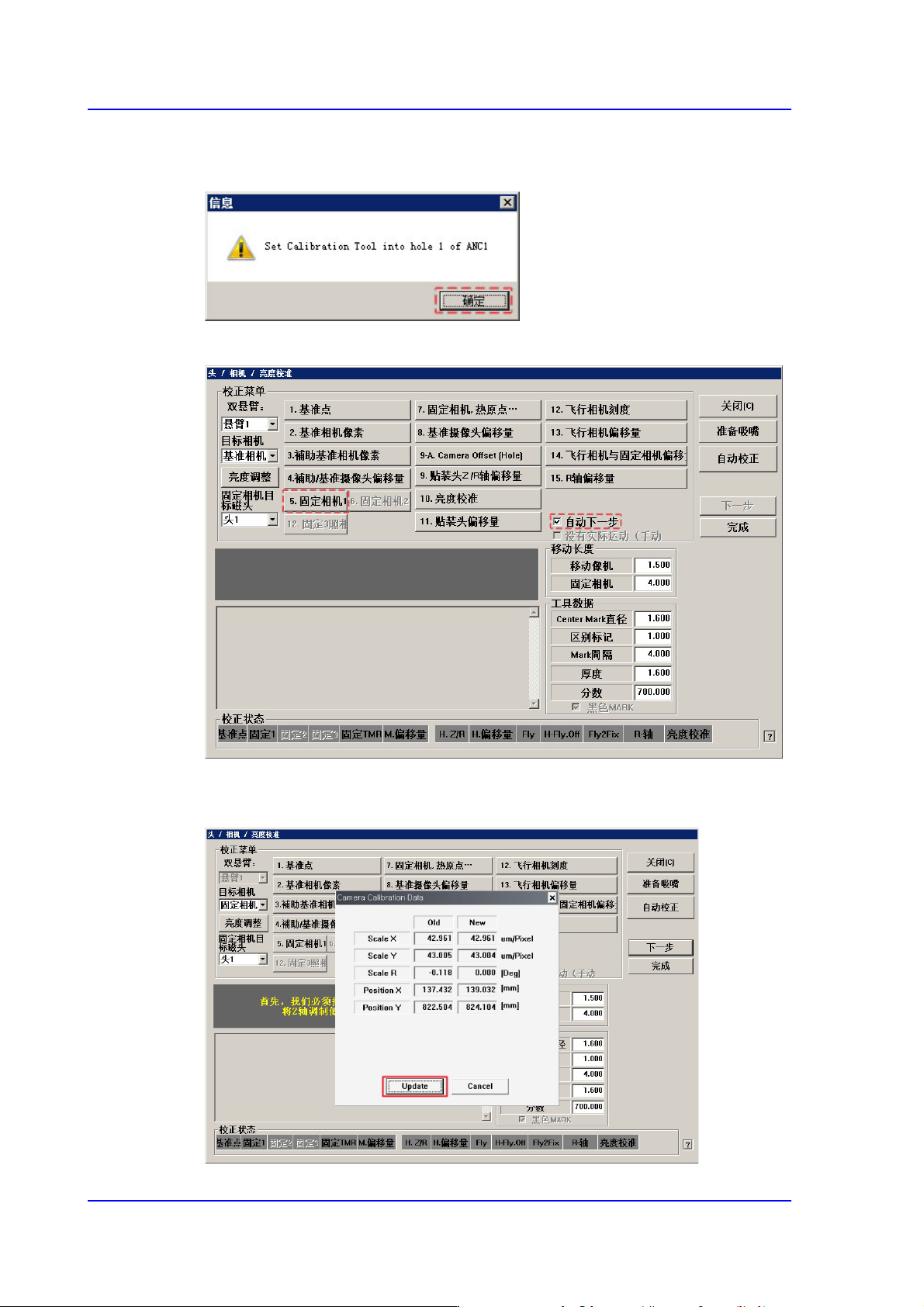

下面是 Fix Camera 的校正步骤。
1. 点击<Nozzle Prepare> 按钮。
2. 点击< 确认> 按钮。
3. 为了消除所有喷嘴手动低下头于 Z 轴<Next>按钮，连接到头部。
那么，Head Assembly移动到设备指定的位置后，拉下所有的 Z轴。此时，请手动
除去所有已贴装的吸嘴。
