15-5 系统设置 < 定时器 / 推迟 > 按钮 显示可以进行传送带相关 Ti m e r 设置与延 时设置的 ‘ 计时器 / 误延 ’ 对话框。 图 15.4 “Timers/Delays” 对话框 < 计时器 > 领域 < 制动器向上 / 向下 > 编辑框 在指定时间内没有完成停止器的 上 / 下动作时， 设备将判断为动作时 出 错。 < 备份框向上 / 向下 > 编…
15-4
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<轨道宽度> 领域
设定Conveyor宽度调整有关数据。
最小宽度
显示传送带的最小宽度。
最大宽度
分别显示Single-Lane和Dual Lane时可作业的PCB最大宽度。
最大长度
分别显示Single-Lane和Dual Lane时可作业的PCB最大长度。
最小长度
显示传送带的最小长度。
<宽度补偿 > 编辑框
移动Conveyor Width 移动时 Margin 值相当的值。
以下是设定Conveyor Width Origin方法。
1. 请用Teaching Box如下图所示实施Conveyor Home。
2. 请用测量仪准确测出输送机宽度(输送机机架之间的距离)后其值输入到
<初始宽度> 编辑框。
3. 点击<更新> 按钮，反映变更值。
4. 利用测量仪测出所要检验PCB的 Y 值后在Board对话框中 < 板的大小>领
域记入该值，再点击 <传送轨道宽度> 按钮把输送机的宽度配合输入的
Y值。
此时，先确认输送机内部有无污质，如果有污质请除去该污质。
5. 请点击<PCB 传入> 及<PCB 传出
> 按钮确认检验 PCB 是否正常运输到
贴装位置、离开输送机。如果发生问题，请重新设定。
6. Width Margin一般使用基本值，但用户可进行修改。本设备的输送机和输
送带之间的多余空间为2mm左右。因此，输送机Width Margin 输入 1mm
以上时，设定的PCB 可能会直立。
15-5
系统设置
<定时器/ 推迟> 按钮
显示可以进行传送带相关Timer 设置与延时设置的‘计时器/误延’对话框。

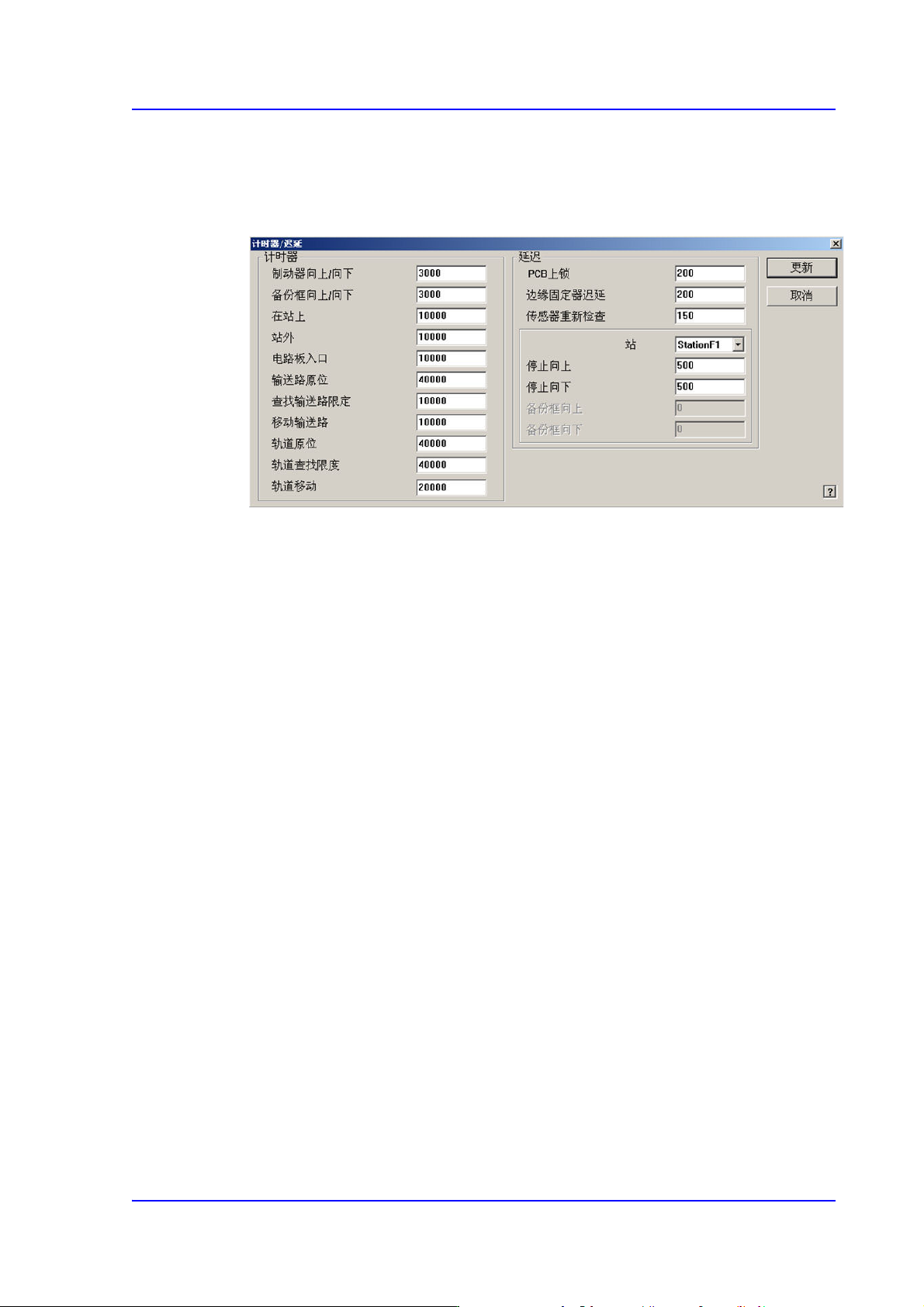

图
15.4 “Timers/Delays”
对话框
<计时器> 领域
<制动器向上/向下> 编辑框
在指定时间内没有完成停止器的上/ 下动作时，设备将判断为动作时出
错。
<备份框向上/向下> 编辑框
在指定时间内没有完成工作台的上/ 下动作时，设备将判断为动作时出
错。
<在站上> 编辑框
在指定时间内没有完成PCB 的搬入动作时，设备将判断为动作时出错。
<站外> 编辑框
在设置的时间内没有完成PCB 搬出工作时，设备认定为运行时出现错
误。
<电路板入口> 编辑框
在设置的时间内没有完成前一个设备接收到PCB时，设备认定为运行时
出现错误。
<输送路原位> 编辑框
设置的时间内无法完成Shuttle Homming时，设备认定为运行时出现错
误。
<查找输送路限定> 编辑框
设置的时间内无法完成 Shuttle Find Limit 时，设备认定为运行时出现错
误。
15-6
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
< 移动输送路> 编辑框
设置的时间内无法完成 Shuttle Move 时，设备认定为运行时出现错误。
< 轨道原位> 编辑框
设置的时间内无法完成Rail Homming时，设备认定为运行时出现错误。
< 轨道查找限度> 编辑框
设置的时间内无法完成 Rail Find Limit 时，设备认定为运行时出现错误。
< 轨道移动> 编辑框
设置的时间内无法完成 Rail Move 时，设备认定为运行时出现错误。
<延迟> 领域
<PCB 上锁> 编辑框
工作台上升传感器检测到工作台后到完成PCB 固定为止的延迟时间。
< 边缘固定器迟延> 编辑框
边夹动作后到PCB完成识别为止的延迟时间。
< 传感器重新检查> 编辑框
PCB感应传感器第一次感应conveyer的PCB 后，经过设置的Delay后再
次进行感应，防止传感器的误操作。
< 站> 组合框
选择有关Stopper Delay设置的Station。
< 停止向上> 编辑框
Stopper UP传感器检测到制动器后到完成PCB固定为止的延迟时间。
< 停止向下>
编辑框
Stopper Down传感器检测到制动器后到完成PCB固定为止的延迟时间。
<Conveyor Rail Width Setting> 按钮
设备启动后对设备全体执行Home( )时，如果识别出输送机轨道上的
Fiducial确认贴装station 的当前宽度，与关闭电源之前保存的宽度信息相比较如
果有变化则对输送机轨道执行‘Home’。
为了迅速对贴装station执行“Home’，设定输送机轨道上Fiducial 的使用与否。该
功能只有在Dual Lane Conveyor设备中才能被激活。
<Use Rail Fiducial>选择框
为了确认贴装station的当前宽度，使用输送机轨道上的Fiducial 时选择。
