14-42 Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide 图 14.12 Head/ Camera/ Light Calibration” 对话框 1: 消息窗 <Calibration Menu( 标准菜单 )> 领域 选择要 Calibration 的项目。 按特定项目的按钮则在消息窗依次显 示必要的说明。 按照此说明操…
14-42
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

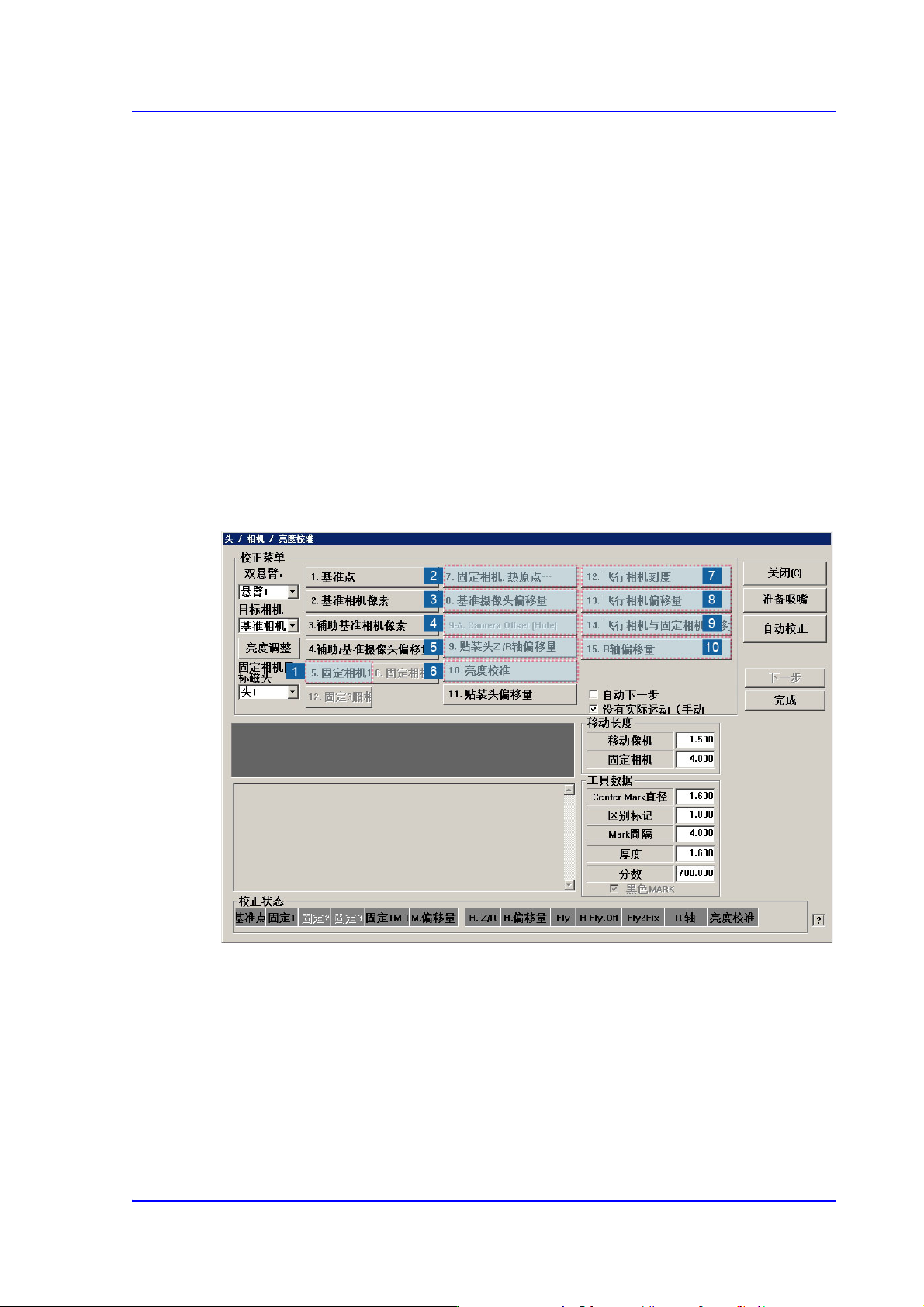

图
14.12 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<Calibration Menu(标准菜单)> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<Gantry(双悬臂)> 组合框
选择要执行校正的Gantry。
<Target Camera(目标摄像 )> 组合框
选择将要设定照明值数的照相机。
<Light(亮度)> 按钮
设定已选择的照相机的照明值数。
14-43
Machine Calibration
14.3.8.1. Fix Camera Calibration (Scale & Rotation & Position)
针对Fix1 Camera 的Scale(um/pixel)、Rotation(deg)及Position(mm)实行校准
(Calibration)。为了校准Fix Camera，需要使用另行制作的Fiducial Mark 治具(CNT20
Nozzle)。
下面是 Fix Camera 的校正步骤。

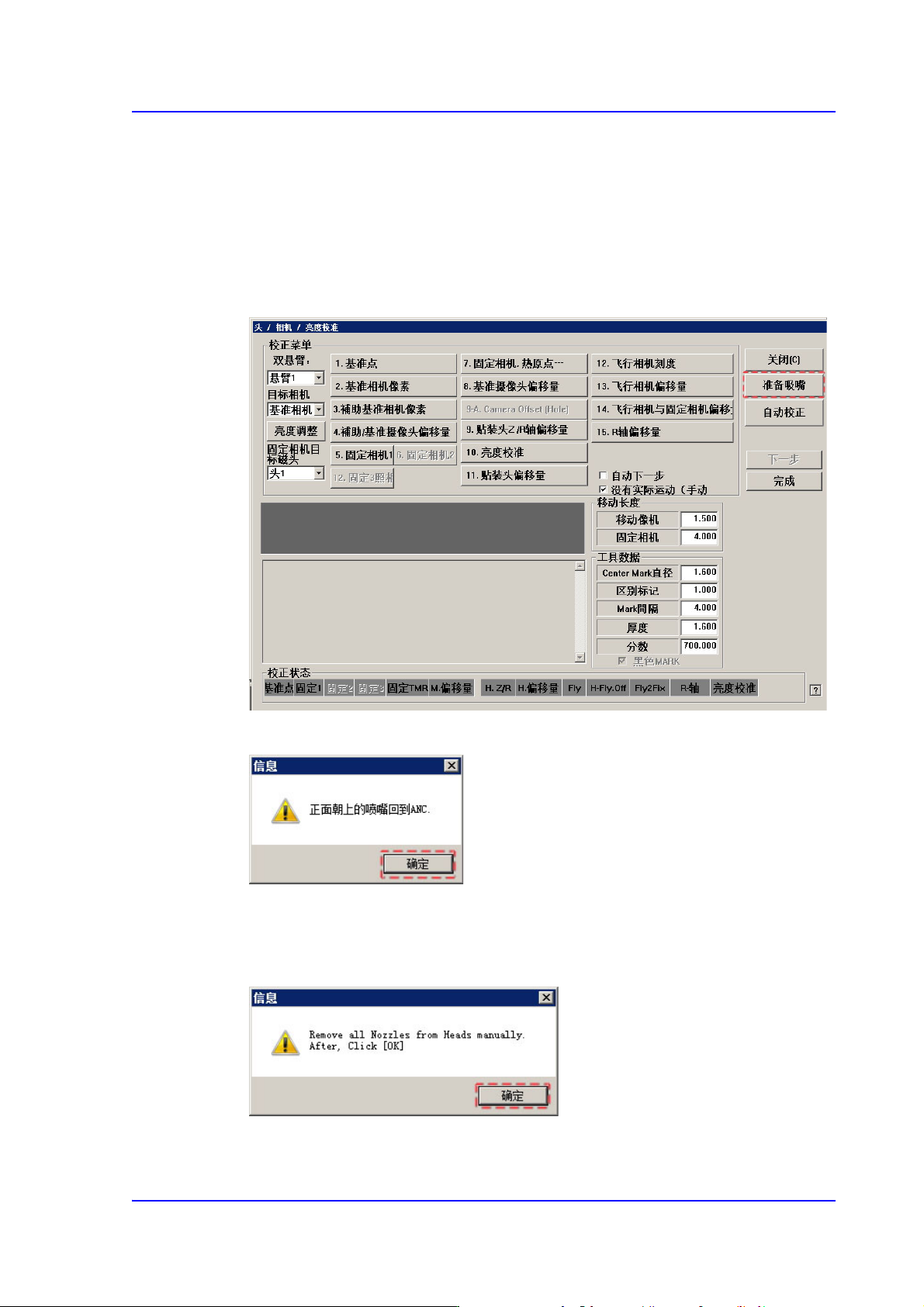

1. 点击<Nozzle Prepare> 按钮。
2. 点击< 确认> 按钮。
3. 为了消除所有喷嘴手动低下头于 Z 轴<Next>按钮，连接到头部。
那么，Head Assembly移动到设备指定的位置后，拉下所有的 Z轴。此时，请手动
除去所有已贴装的吸嘴。
