Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
[Block PCB - Same Type]
Block的CAD(贴装点及部件)信息相同。
[Block PCB - Different Type]
Block的CAD（贴装点及部件）信息不同。
[Block PCB - Top / BottomType]
Block的CAD（贴装点及部件）信息不同。

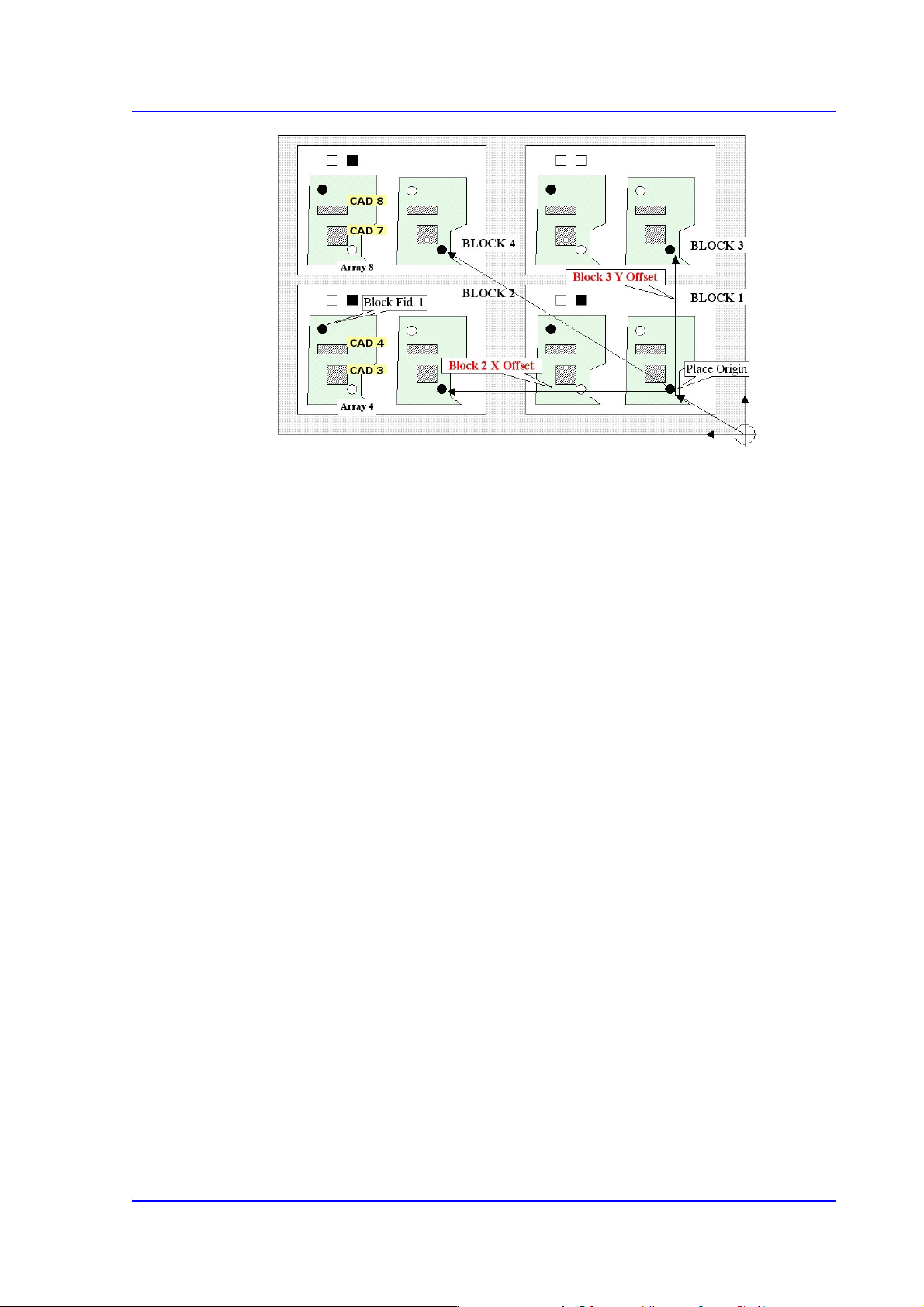

在<Block Type> 组合框选择Block PCB类型时。
像设置Array PCB一样设置Block。首先决定用多少个Block组成整体后，对基准
Block的贴装原点适用偏移设置整个Block的贴装原点偏移。
<Number X> 编辑框
输入X 方向的Block数量。
<NumberY> 编辑框
输入Y 方向的Block数量。
<偏移 X> 编辑框
以基准Block的贴装原点为基准输入X 方向的Offset。
<偏移 Y> 编辑框
以基准Block的贴装原点为基准输入Y 方向的Offset。
<示教> 按钮
以基准Block的贴装原点为基准示教XY 的Offset
<应用> 按钮
根据已设置的X、Y Block数及X
、Y Offset在<3. 模型位置>领域中生成数
据。
6-47
Board
定义
<4. Block Position> 领域
在<3. Block Type> 组合框选择Block PCB的类型时.
显示各Block 贴装原点的偏移坐标。不对对应Block 进行作业时，请选择<Skip>
列。
<5. 示教> 领域
只有在<Model Type> 组合框中选择 Block PCB 类型时显示在对话框。
示教各Block 的贴装原点偏移。确认通过Block Offset示教自动设置的各Block贴
装原点偏移坐标，若位置不同请进行修改。
各Block 贴装原点偏移的示教顺序
选择Block PCB搬入的作业站相应的fiducial camera。
在<4.Model Position>领域选择Block贴装原点偏移坐标。
单击<移动>按钮移动到当前设置的相应位置。
单击<登录坐标>按钮输入当前的坐标。
<更新> 按钮
保存相关PCB模型设置数据后关闭”PCB模型” 对话框。
<取消> 按钮
不保存相关PCB模型设置数据关闭”PCB模型” 对话框。
6-48
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

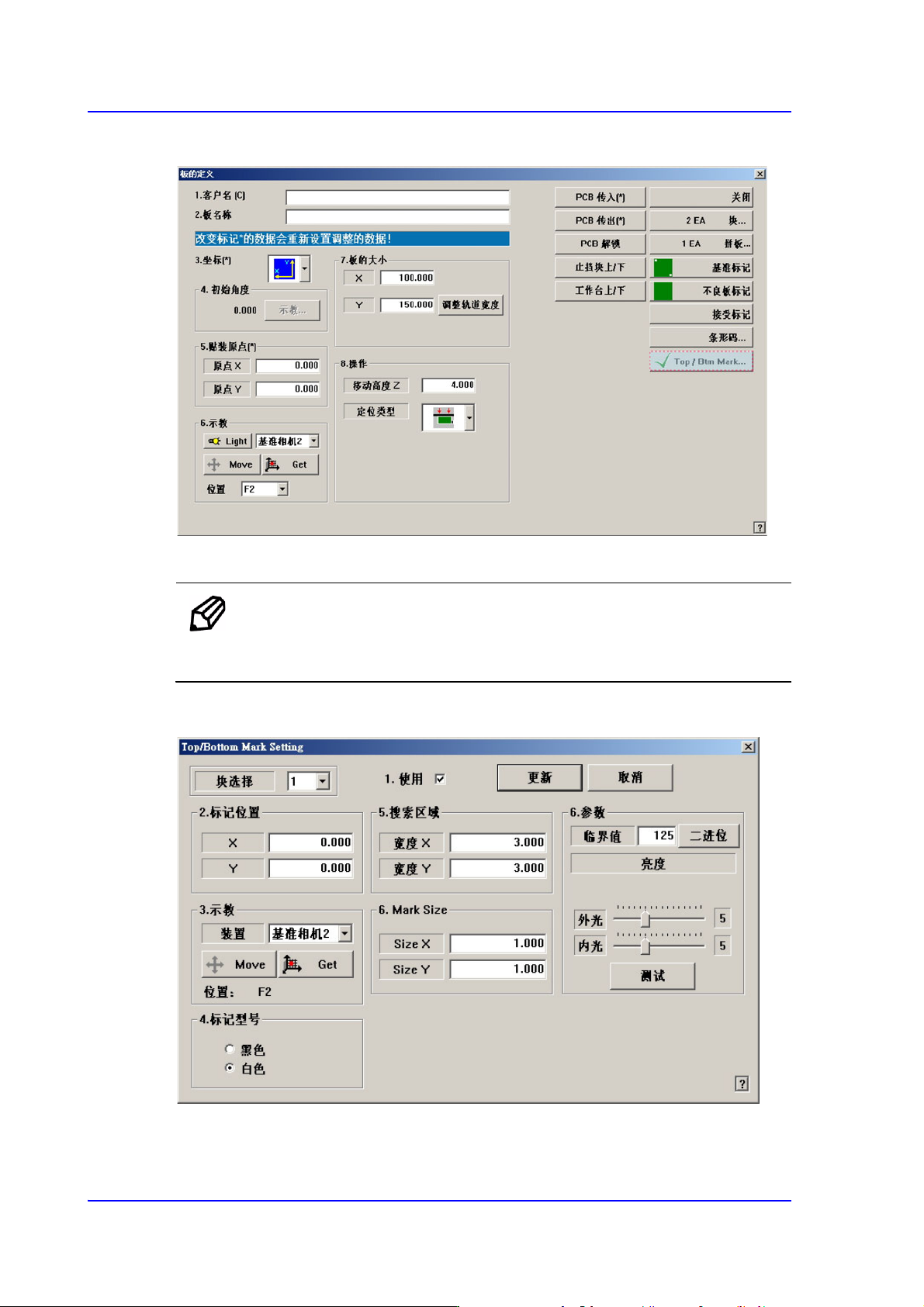

在<Block Type> 组合框选择Top / Bottom Type 类型时。
如果你点击<Top / Btm Mark...>按钮，类似于下面的PCB似乎设置模型类型对话框。
备 注 在<3。块类型> 的<PCB座组合框>对话框，如果你选择顶/ 底类
型组合框中，将启用<Top / Btm Mark...>按钮。
图
6.13 “Top / Bottom Mark Setting”
对话框
<Block Select> 组合框
Multi PCB时
