第12章.LED贴装作业
12.1. 基准标记的定义
根据PCB 长度定义基准标记尺寸的方法如下。
长度小于800mm时：与一般基板的设置方法相同。
长度为800mm~1,500mm时：设置多(Multi) 作业领域。
12.1.1. 基准标记(Fiducial Mark)的设置
对0.8~1.2 m长的PCB 进行作业时，必须设定3~4点的基准标记，3~4点中的1点应该
位于两个悬臂的基准相机可以到达的位置。

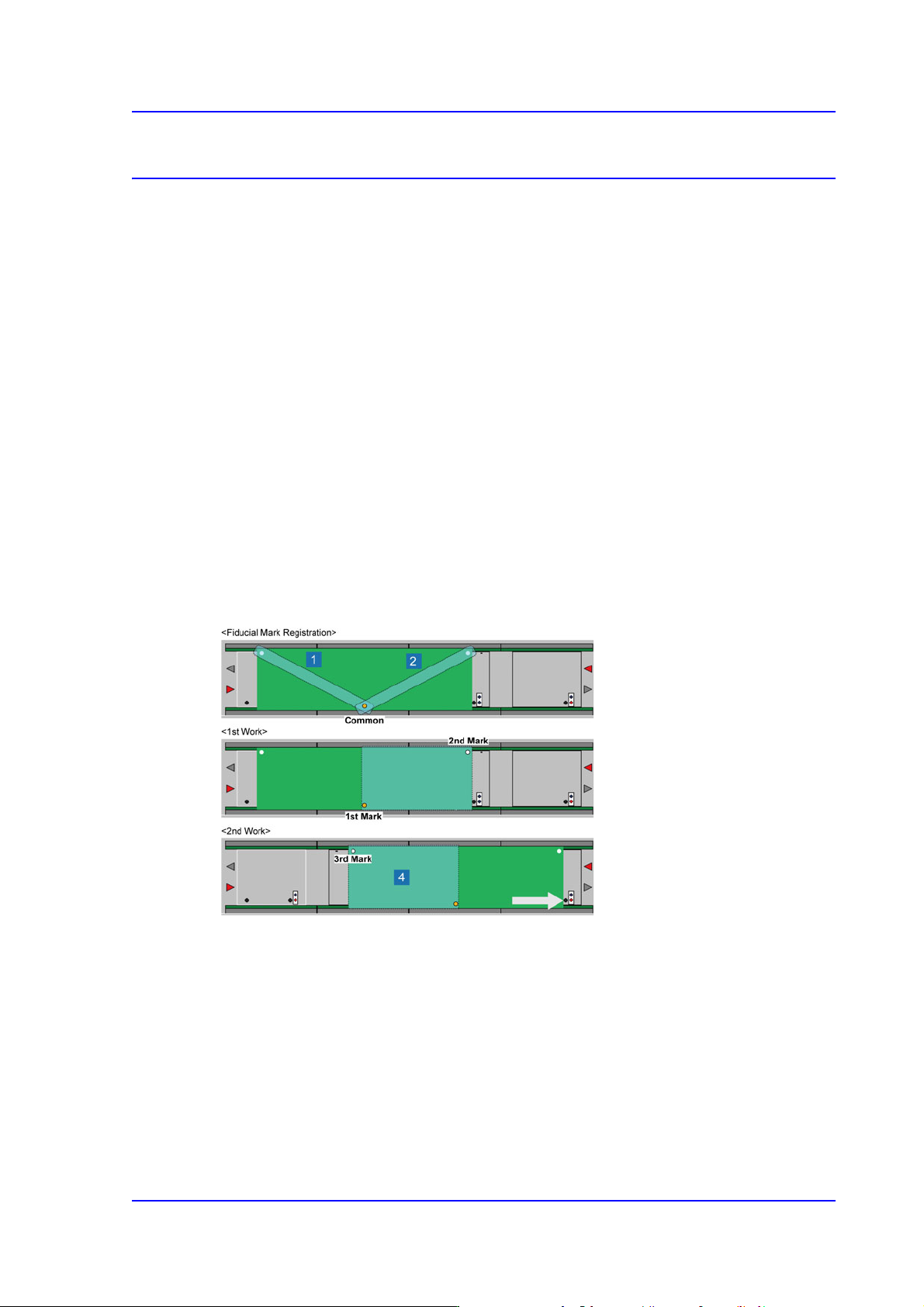

以基准标记3点的示教为例，它的示教(Teaching)顺序如下。
1) 把PCB搬入第一个工作站(Work Station)。
2) 视角中间点与右侧点。
3) 让PCB移动到第二个工作站。
4) 视角左侧点。
1: ST-Gate2
用基准标记
2: ST2F-Work
用基准标记
3: ST2F-Work
上登记的贴装点
4: ST-Gate2
上登记的贴装点
