14.3.6. X-XY Compensation
为了补偿X轴移动时发生的XY 误差而执行。如果Thermal Mapping及 Gantry
Mapping 已被激活时，为了执行X-XY Compensation强制性的让Mapping 处于非激活
(Disable)状态。
注 意 X-XY Compensation在设备出厂之前在工厂执行。为了执行此
过程必须需要专用校正 Tool。
一般情况下此过程为进行Skip后，请执行后续过程的校正。

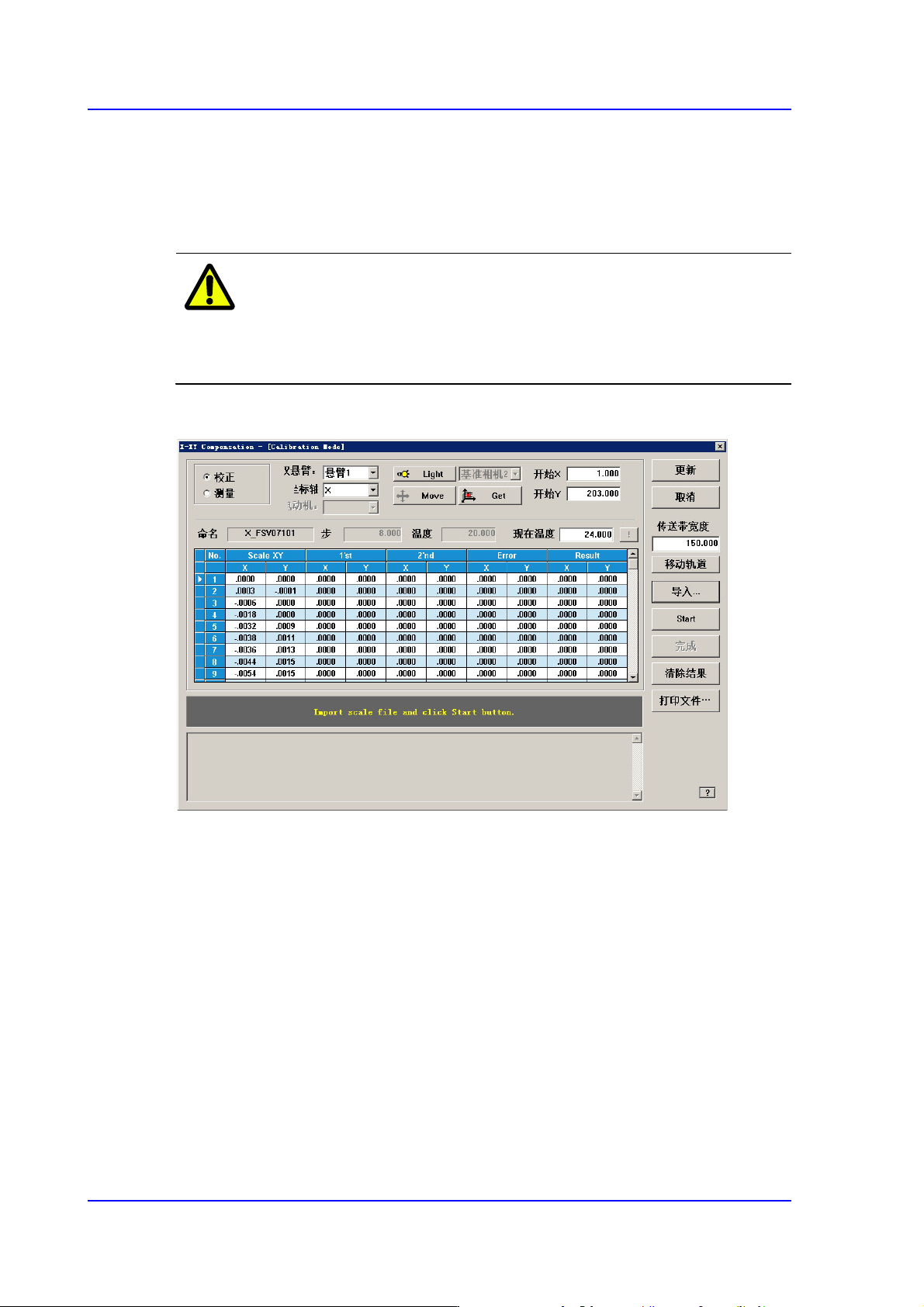

图
14.11 “X-XY Compensation”
对话框
Mode 选项 按钮
选择执行相应过程的模式。
<Calibration(校正)> 选项 按钮
以校正模式执行X-XY Compensation后反应其结果值。
<Measure(测量)> 选项 按钮
以测定模式执行X-XY Compensation后不反应结果值。为测定Y 轴故障时选
择。
<Gantry(双悬臂)> 组合框
Gantry 1(臂1)
在StationF2中用 校正 Tool 进行校正时，
14-39
Machine Calibration
<Axis(坐标轴)> 组合框
选择要执行补偿的轴。只对X 轴可进行补偿。
<Light> 按钮
识别校正 Tool 的Fiducial Mark时，为了清楚看到Mark，调节照明时使用。
<Move / Get> 按钮
示教校正 Tool 的Fiducial Mark时使用
<Start X(开始X) / Start Y(开始Y)> 编辑框
输入校正 Tool 的0号Fiducial Mark 的坐标。选择此编辑框后，用示教框把基准相
机移动到相应位置后正确示教相应 Mark后点击<Get>按钮输入此处的坐标值。
<Cur Temp(现在温度)> 编辑框
输入执行校正时点的当前温度。
<Import(导入全部)> 按钮
校正用Scale 文件进行Import 时使用。
<Start> 按钮
正确示教0号Fiducial Mark后，开始校正时使用。
<Finish> 按钮
完成校正后，终止作业时使用。
<传送带效用> 复选框
始终在选定的状态下使用。
<Print to File(打印文件 )> 按钮
完成校正后，把结果值以Text 文件形式输出时使用。
<Update( 更新)> 按钮
适用校正的补偿值。
14-40
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.7. ANC Pos. Scan

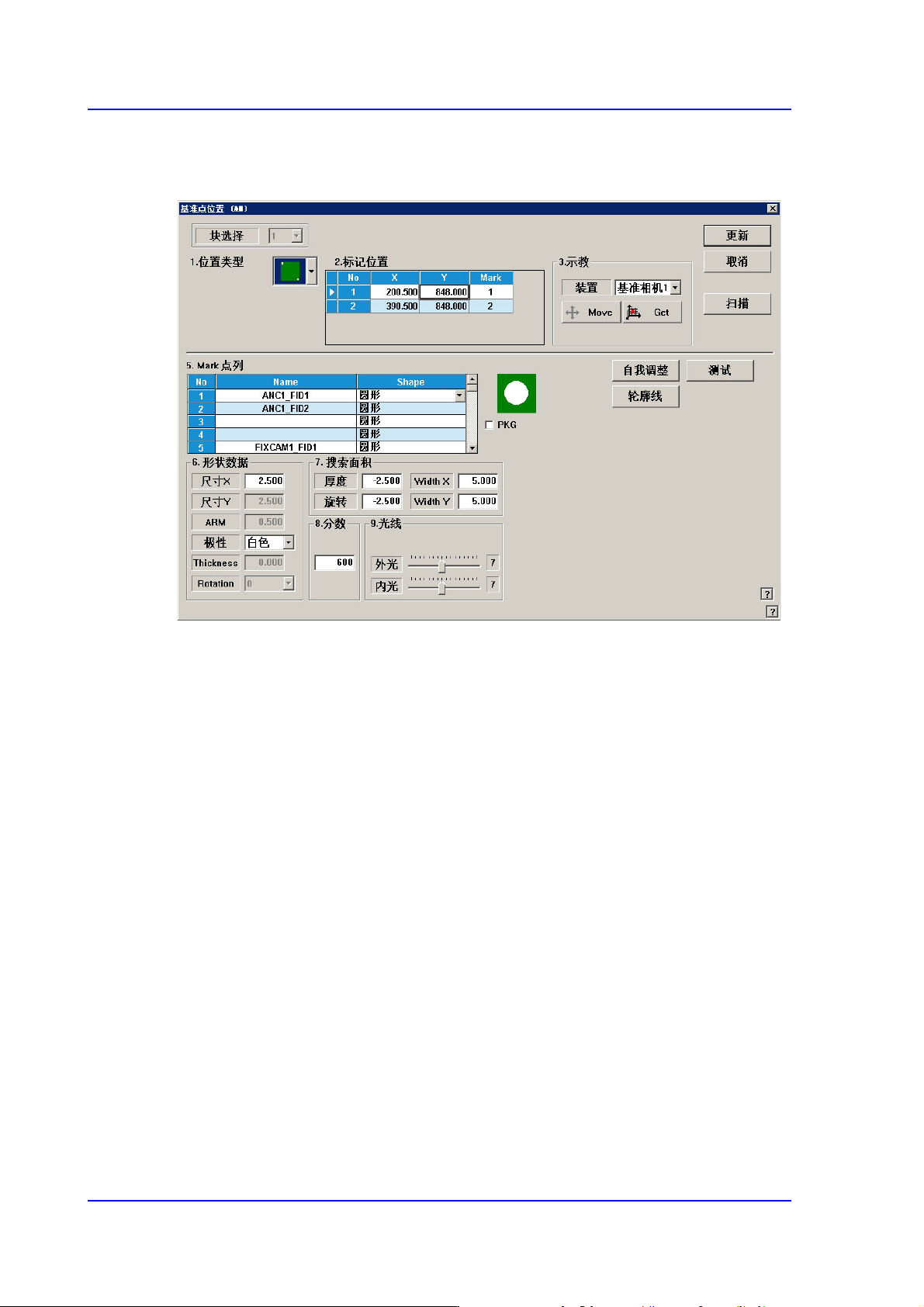

对 ANC顶面的 Fiducial Mark 2 点执行示教。补偿前面及后面 ANC 的相对坐标系。
详细内容请参考 “6.3
基准符号
(Fiducial Mark)
设定
“
