7-29 元件的登记 Linear H: 使用于连接器种类， 顺着纵横方向上 （下） 左 （右） 检查两次 。 Linear V : 使用于连接 器种类， 顺着垂直方向上面和下面检查 2 次。 <MFOV 长度 > 编辑框 输入分割识别移动距离。 <EX 参数 > 按钮 显示与识别有关的细部设定对 话框。 " Extra Parameter " T AP 画面 - IC L…
7-29
元件的登记
Linear H: 使用于连接器种类，顺着纵横方向上（下）左（右）检查两次。
Linear V: 使用于连接器种类，顺着垂直方向上面和下面检查2次。
<MFOV长度> 编辑框
输入分割识别移动距离。
<EX参数> 按钮
显示与识别有关的细部设定对话框。

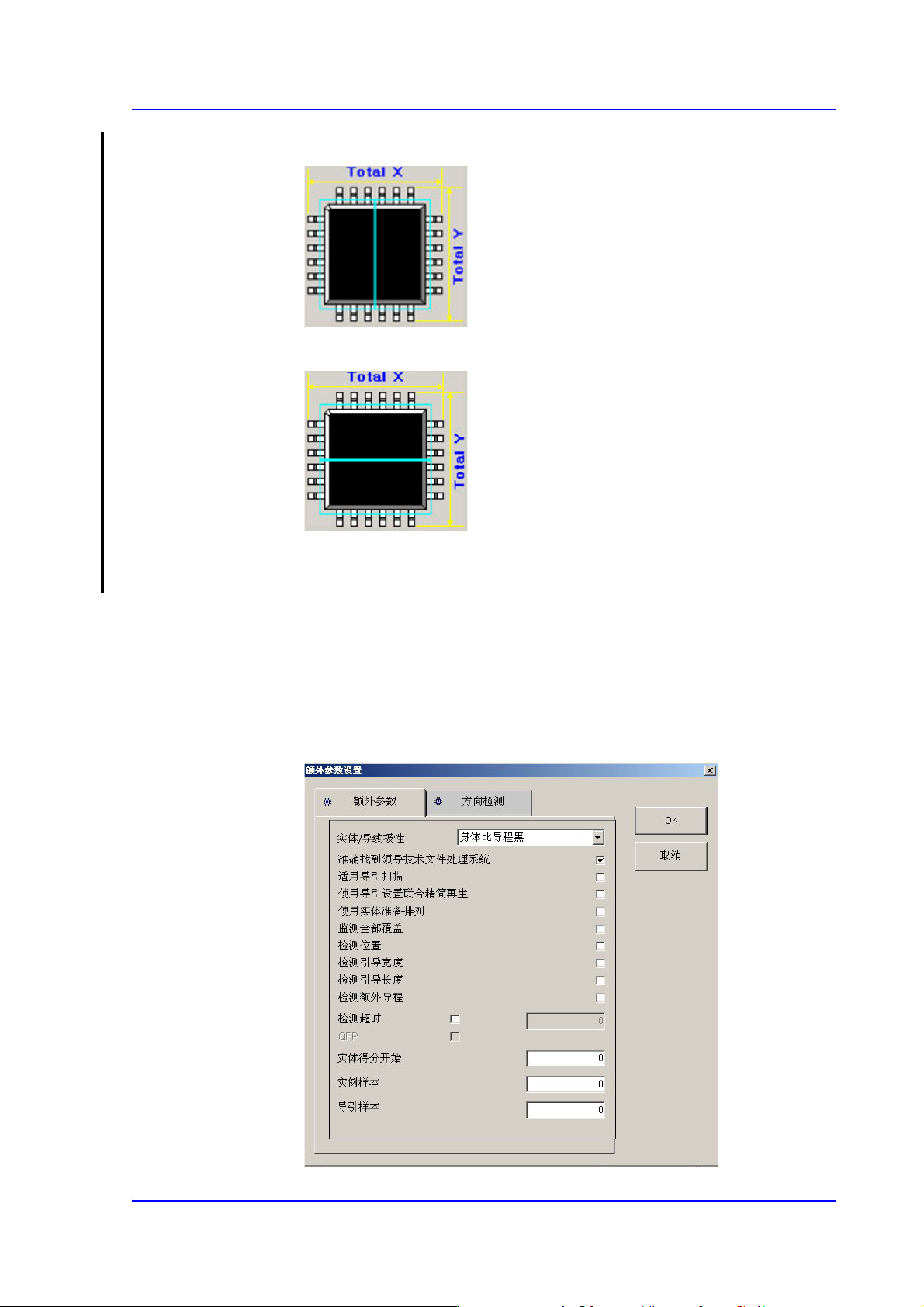

" Extra Parameter " TAP画面 - IC Lead 部品
主要设置SOP、SOP2、SOJ、SOJ2、QFP、PLCC、UserIC等与IC 部件识别
相关的详细参数等。
7-31
元件的登记
备注 在连接器部件中用一般的UserIC Group 无法登录的部件当中，在
一个方向混同Lead的长度及间距时先登录完四角形的Lead长
度、间距等后设置如下功能可登录部件。
（例：SD存储器连接器等）
Extra Parameter 的一般设置
1. < 使用实体准备排列> 选择检查框
2. <Body 抽样检查单位>编辑框:输入15
3. < 导引样本>编辑框 : 输入4

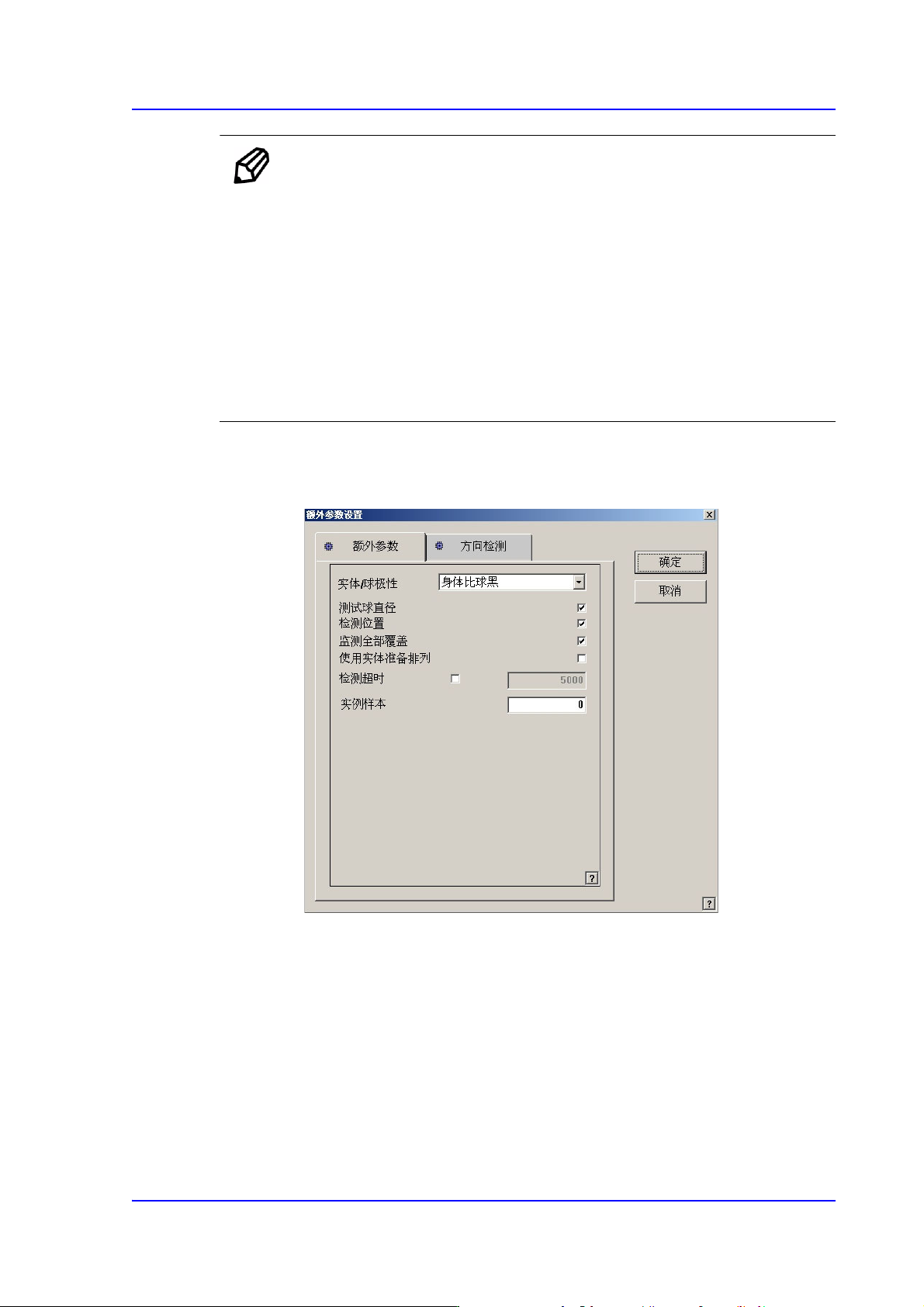

" 额外参数设置 " TAP对话框 - Ball 元件
设置与BGA、Flip-Chip等Ball部件的识别相关的详细参数。
<实体 /球极性>校验盒
设置Body 和Ball间的亮度。
- 身体比导程黑: Body比 ball 暗时。
- 实体比导线轻: Body比 ball 亮或者亮度相差不大时。
<准确找到领导技术文件处理系统>校验盒
检查各ball 的直径校验直径是否在容许值以内。
