9-6
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<Array> 组合框
选择Array 中需要过滤的Array No。
<延伸> 检查框
仅在Array PCB 时显示。利用Array PCB的偏移贴装点扩张为一个PCB。
例如，当前贴装点为十个，Array PCB为四个时扩张为共40个贴装点。
如果已扩张则返回原状态。此时除1号Array PCB 以外的贴装点数据被消
失。

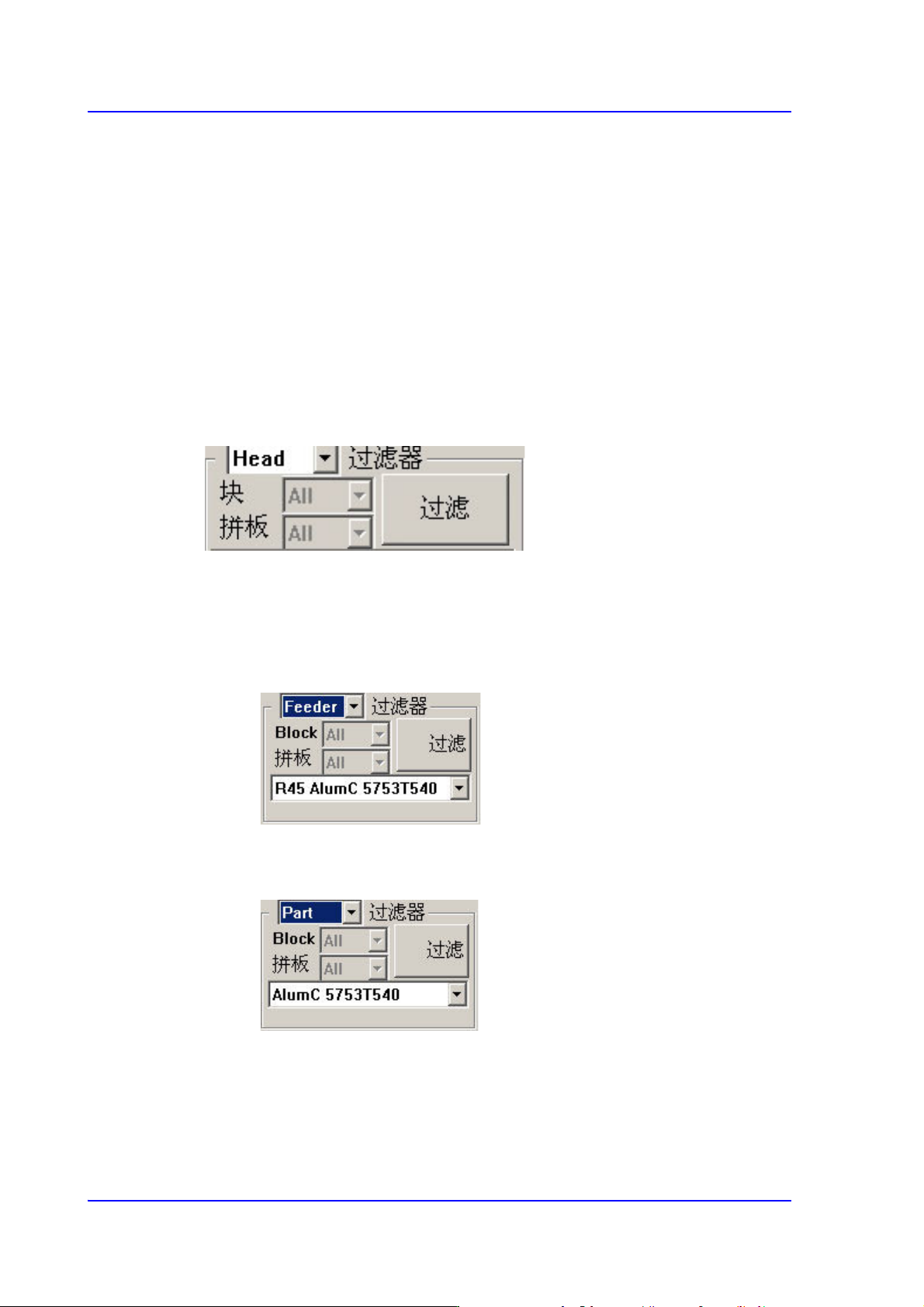

<Filter> 按钮
指定在“贴装登记” 对话框中显示的贴装点表示条件。单击此按钮则显示如下过
滤功能。
<Filter> 组合框
选择要过滤的对象。 可选择‘Feeder’或‘Part’。默 认 ‘Head’。
在<Feeder> 组合框选择喂料器时
请在下面组合框选择要标示贴装点的部件的喂料器。
<Filter>组合框选择Part时
请选择需要过滤的部品。

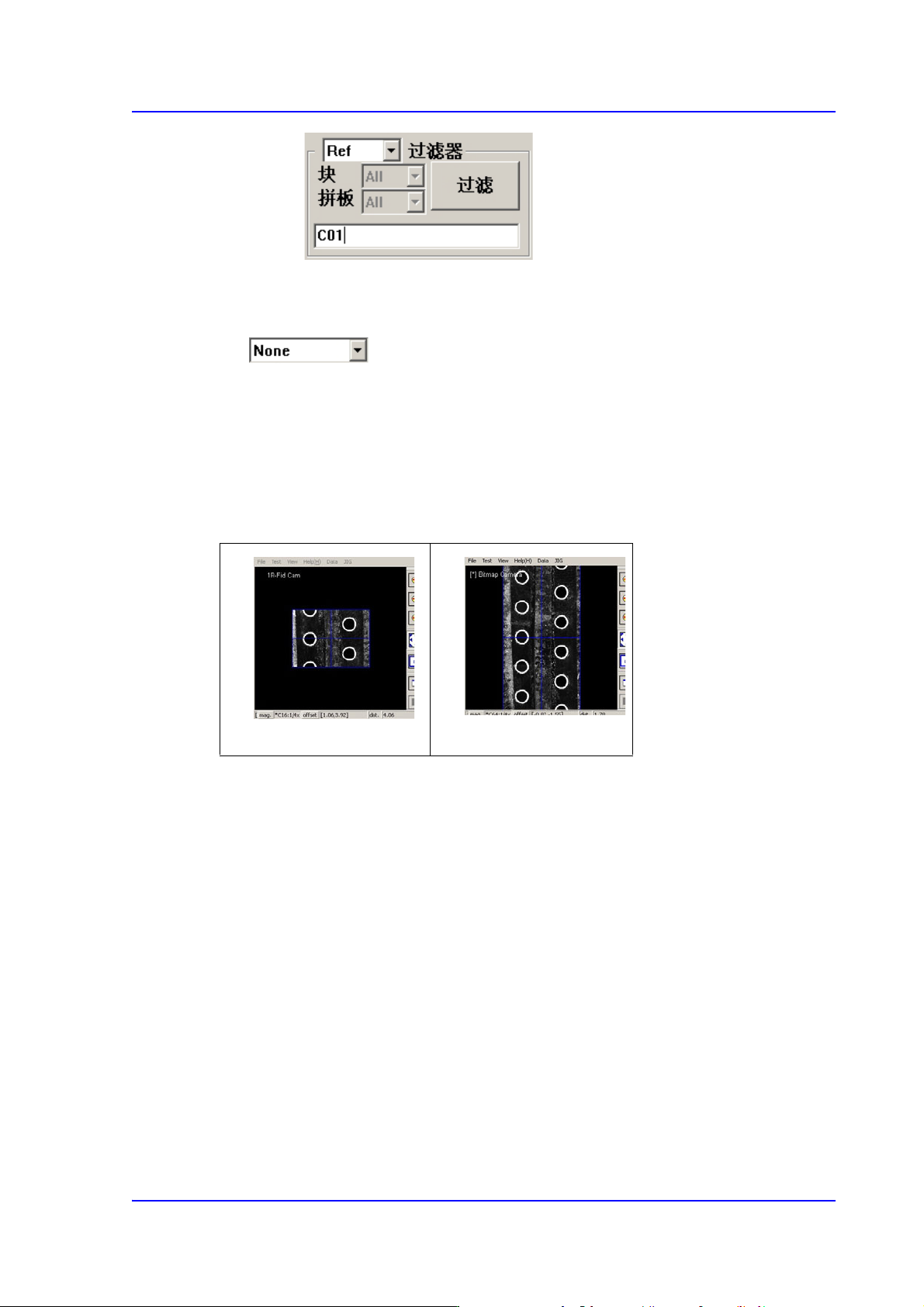

<Filter>组合框选择Ref时
请在下面编辑框里输入要标注安装点的零部件的Reference。
9-7
Step Programming
<Filtering>按钮
根据组合框中选择的条件，在Step 对话框中只表示已过滤的贴装点。
组合框
<None>
不使用PCB视觉的全景识别功能。
<Panorama>
可以对PCB形状进行“ 分割识别”后再把分割图像加以合成后显示在一个视
觉窗口。
<插入一行> 按钮
在<Grid>当前选择的LINE( 贴装点)之前添加一个贴装点。
<删除> 按钮
删除<Grid> 中选定区域里的贴装点。
<两点示教..> 按钮
执行设定贴装点的位置时，选择示教边角的 2 个点的方法来算出的中心点作为贴
装点的功能。 详细内容请参照 “8.1.1
喂料器基座
（
Feeder Base
）
“的 < 两点示教
…> 按钮。
<基准点…> 按钮
贴装点上有基准点标记时，设定基准点标记的数据。单击此按钮时显示如下的
对话框。
