<2槽Y- 轴>

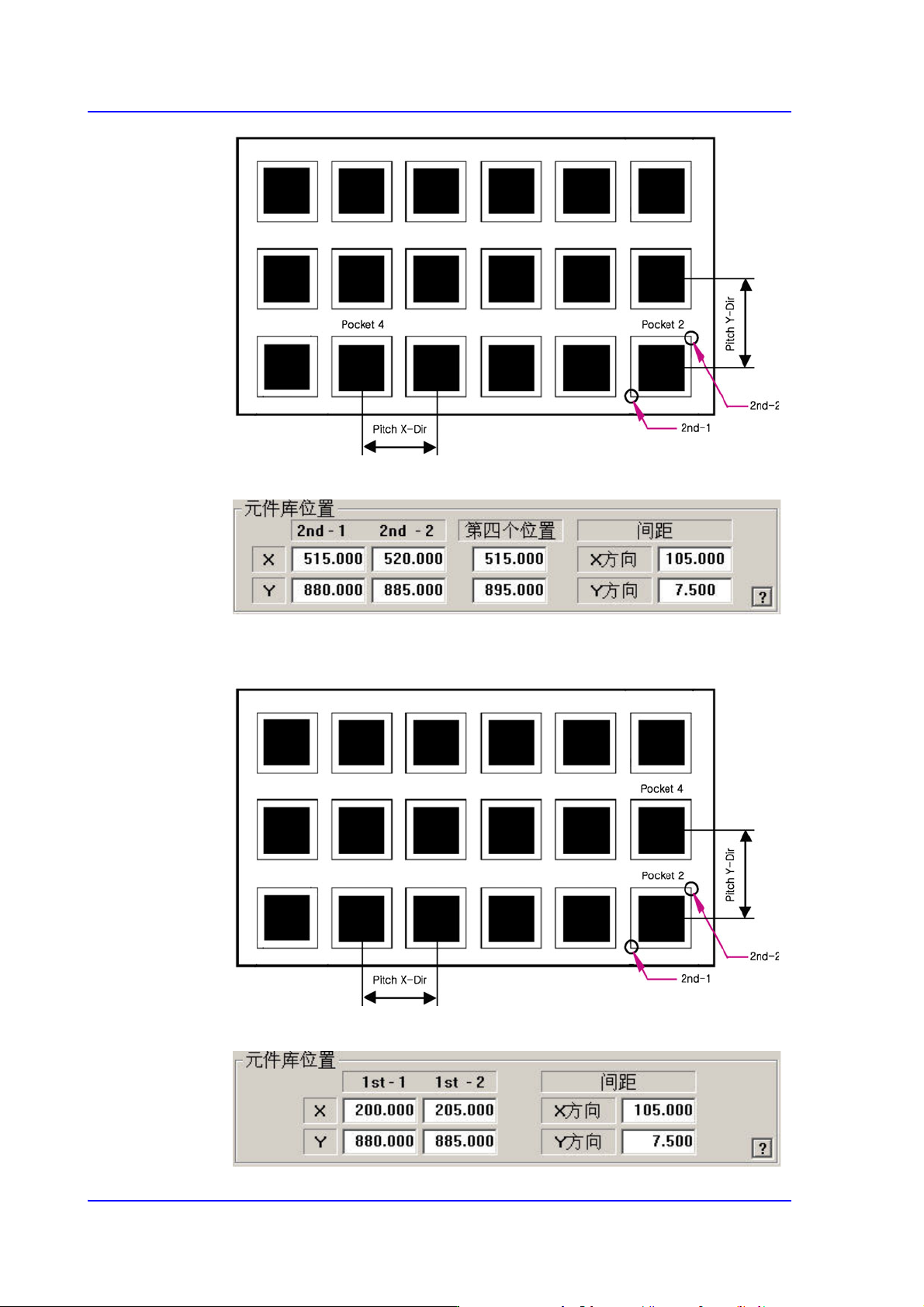

如下图所示一一输入任何一个 Y 方向的pocket的中心点坐标， 2号 pocket 的
对角线顶点坐标，以及X和Y方向 间距
<1槽>
8-27
供应装置的设置
如下图所示输入1号 pocket 的对角线顶点坐标，以及X和Y 方向 间距。
<1Poket with Angle>
这种功能使Fiducial照相机在托盘的一定范围内移动成为可能，将托盘设置
为不完全平行于X轴而带些角度的时候，这是一种很有用的方法。
1. 选择需要的托盘供给器.
2. 拼块设置方法请按下面的顺序操作。
(1) 在右侧 纸卷轴对话框里选择 [1 Pocket with Angle] 功能。
(2) 首先请输入所有拼块的数量。
XN: X 方向的拼块总数量
YN: Y方向的拼块总数量
