14-9
Machine Calibration
14.1.5. <Mount Offset> TAP对话框
可各磁头/部件别设置贴装偏移。

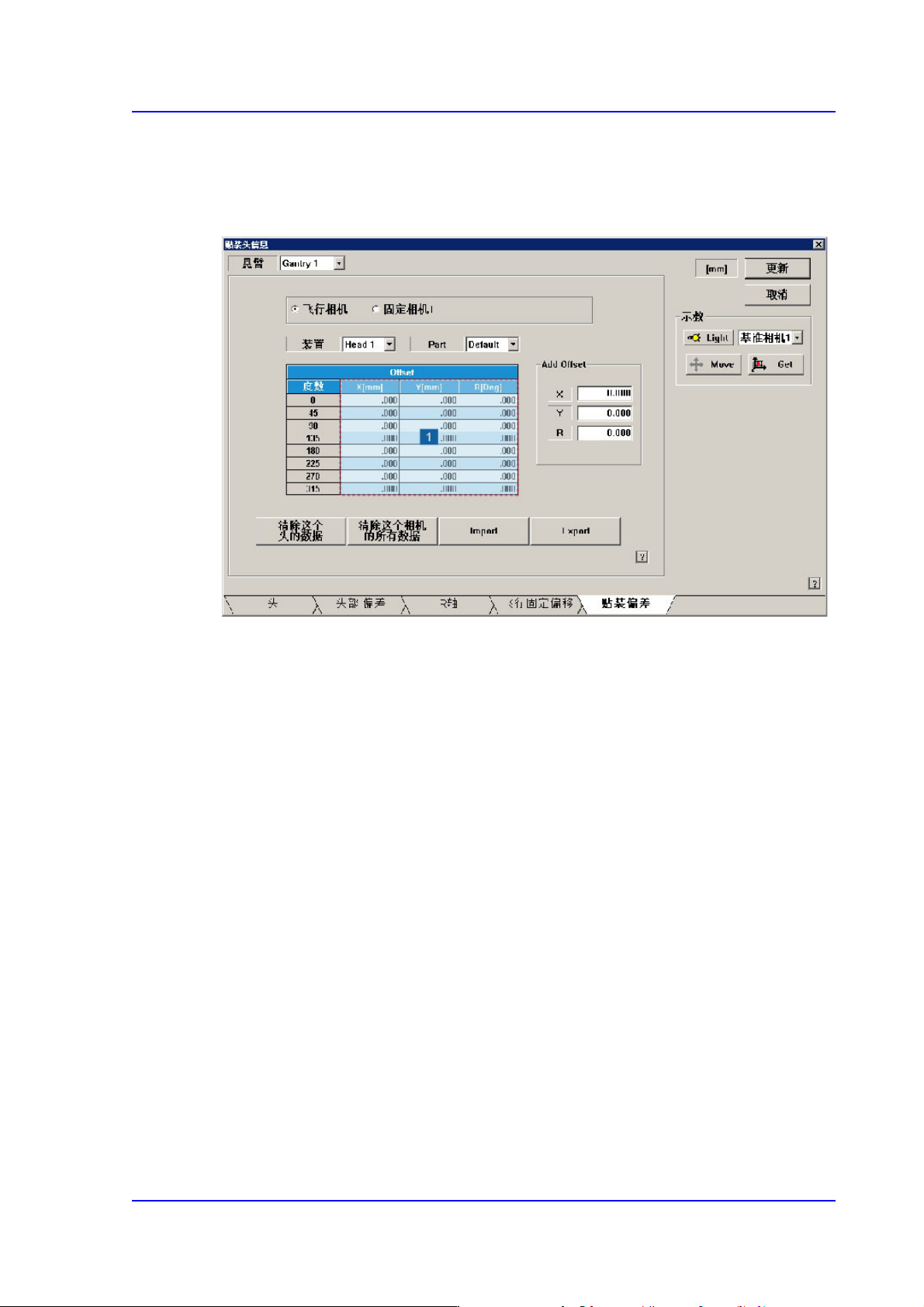

图
14.5 “
计数偏移
” TAP
画面
1: Grid
领域
<Fly Cam / Fix1 Cam> 选项按钮 领域
为各摄相头I别设置贴装偏移，选择摄象头。
<Device> 组合框
为各磁头别设置贴装偏移，选择磁头。
<Part> 组合框
为各磁部件别设置贴装偏移，选择磁部件。
<Grid> 领域
<度数> 列
45度间隔设置各角度别贴装偏移。
<Offset-X, Y, R> 列
可设置X, Y, R的贴装偏移。
<Clear Data for this Head> 按钮
可删除选择磁头的贴装偏移数据。
<Clear all Data for this Camera> 按钮
可删除选择摄相头相应的所有磁头的贴装偏移数据。
