15-35
系统设置

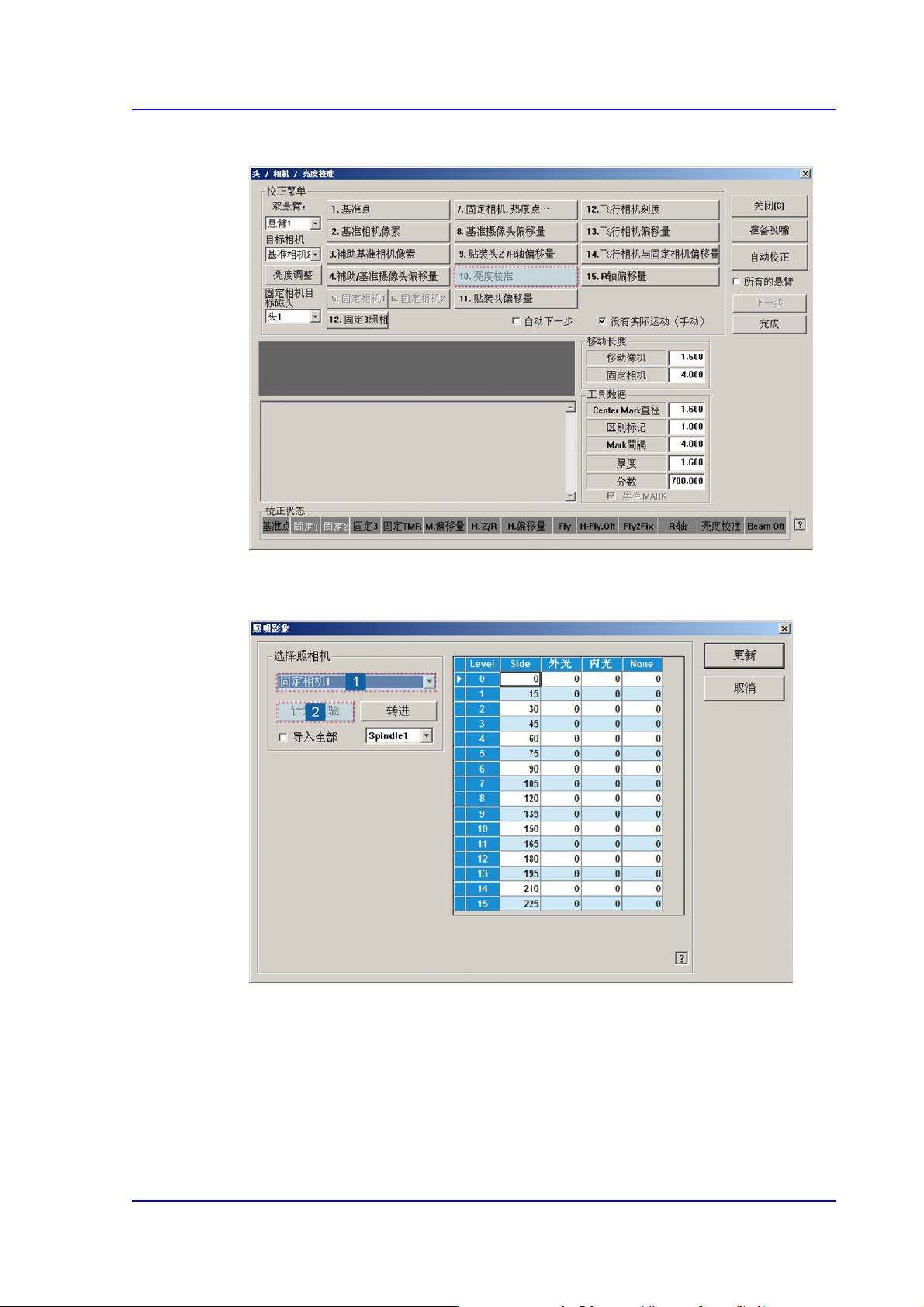

1. 单击<Light Mapping> 按钮实行Light Mapping 对话框。
2. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
15-36
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

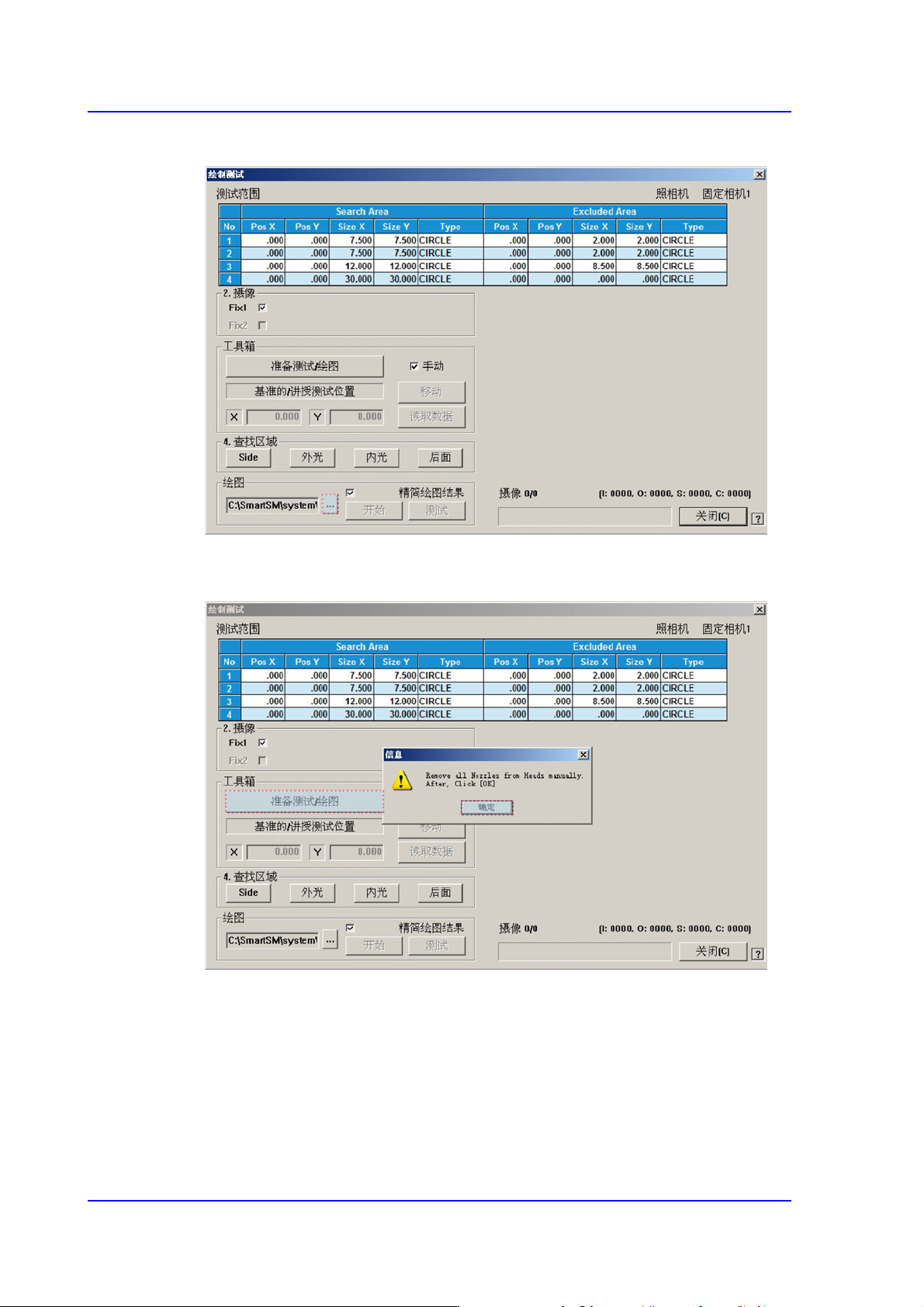

3. 在<<Mapping>>领域单击<...>按钮选择Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定 > 按
钮。
15-37
系统设置

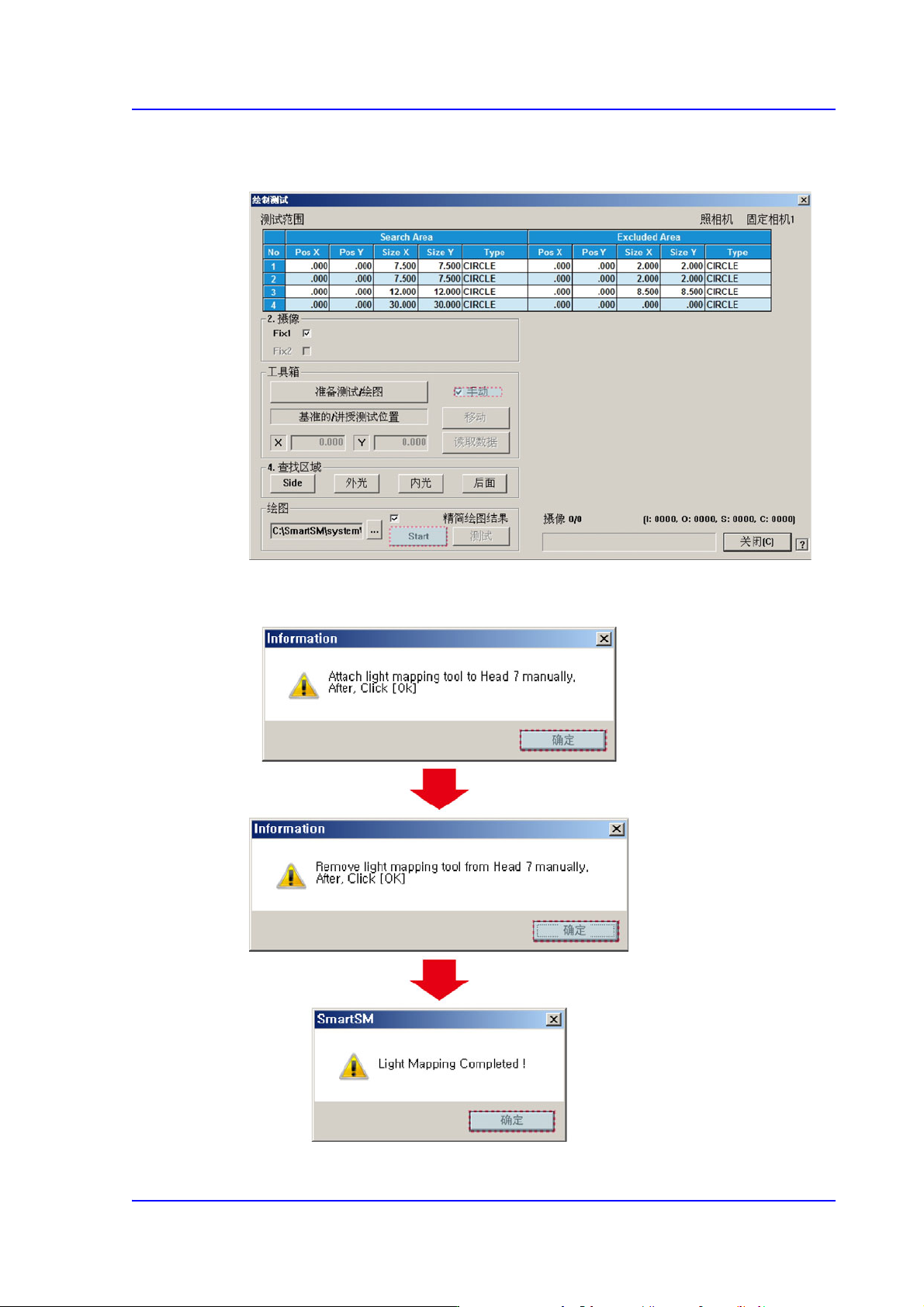

5. 选择<3. Tool Setting>领域的<Manual>复选框。单击<<Mapping>> 领域的
<Start>按钮后把Light Mapping Tool插入7号Head。
6. Light Mapping完毕后会出现下列对话框。单击<确定> 按钮就会出现 Test用对话
框。
