Rev1.0 动作说明书 3-47 nScrapBlowOn VAC 電磁弁 ＯＮ ノズル内真空圧の変化 W.Scrap.Vac.Off OFF Z軸上昇位置 Z軸上昇位置 Z軸下降位置 Z軸 nScrapHold Blow 電磁弁 nScrapBlowTime ＯＮ OFF OFF 時間 真空圧 真空到達圧 大気圧 VavOff Z轴上升位置 电磁阀 真空压力 大气压 时间 吸嘴内真空压力的变 化 到达真空压力 Z轴下降位置 Z轴上升…
Rev1.0
动作说明书
3-46
3-8-4．废弃元件时的真空时间
废弃元件时的 Vac 和 Blow 的时间，Blow 压力高的话，把已经被废弃的元件吹走。
因此，为了区别贴装时的时间需要进行控制。
nScrapVacOff
，nScrapVacCorr，nScrapBlowOn，nScrapBlowTime，nScrapHold 以 Z 轴下降结束作为 0，时间轴的+方向为正，-方向为负。
废弃时的机器控制参数的 Default 值
DEFAULT 值
指数
nScrapVacOff nScrapVacCorr nScrapBlowOn nScrapBlowTime nScrapHold
0 -50 0 119 10 129
1 -50 0 119 10 129
2 -50 0 119 10 129
3 -50 0 119 15 134
4 -50 0 119 15 134
(注) nScrapVacOff，nScrapVacCorr，nScrapBlowOn，nScrapBlowTime，nScrapHold 保存在机器控制参数，可以变更
[
贴装真空控制的机器控制参数]
w. Scrap.Vac.Off
从贴装 Z 轴下降结束到反上升 Vac 电磁阀 Off 为止的时间。
nScrapBlowOn
从贴装 Z 轴下降结束反上升 Blow 电磁阀 On 为止的时间。
nScrapBlowTimeBlow
电磁阀 On 的时间。
nScrapHold
贴装 Z 轴下降的时间中，等待 Vac 残压被关闭的时间。
元件尺寸越大时间值越需要加长。
[
自我校准实施后的 MS 参数]
wTime6
在大气压贴装元件。
W. Scrap.Vac.Off
的计算公式
W. Scrap.Vac.Off = nScrapVacOff + nScrapVacCorr MS
参数的真空校准值未输入
W. Scrap.Vac.Off = -wTime6 + nScrapHold + nScrapVac MS
参数的真空校准值已输入
(
注)W. Scrap.Vac.Off 负值时 Z 轴下降结束的同时真空电磁阀 Off。
正值时从吸附下降结束后上升真空电磁阀 Off。
(
例)MS 参数的真空校准值未输入
指数 3 时，w. Scrap.Vac.Off = nScrapVacOff + nScrapVacCorr
= -50+0
= -50
从废弃下降结束上升-50ms，真空电磁阀 Off。
(
例)MS 参数的真空校准值已输入
元件种类系数 0，wTime6 = 27 时，w. Scrap.Vac.Off = -wTime6 + nScrapHold + nScrapVacCorr
= -27+129+0
= 102
w. Scrap.Vac.Off
为正值，因此 Z 轴下降结束的同时真空电磁阀 Off。
Rev1.0
动作说明书
3-47
nScrapBlowOn
VAC 電磁弁
ＯＮ
ノズル内真空圧の変化
W.Scrap.Vac.Off
OFF
Z軸上昇位置
Z軸上昇位置
Z軸下降位置
Z軸
nScrapHold
Blow 電磁弁
nScrapBlowTime
ＯＮ
OFFOFF
時間
真空圧
真空到達圧
大気圧
VavOff
Z轴上升位置
电磁阀
真空压力
大气压
时间
吸嘴内真空压力的变化
到达真空压力
Z轴下降位置
Z轴上升位置
电磁阀
Z轴

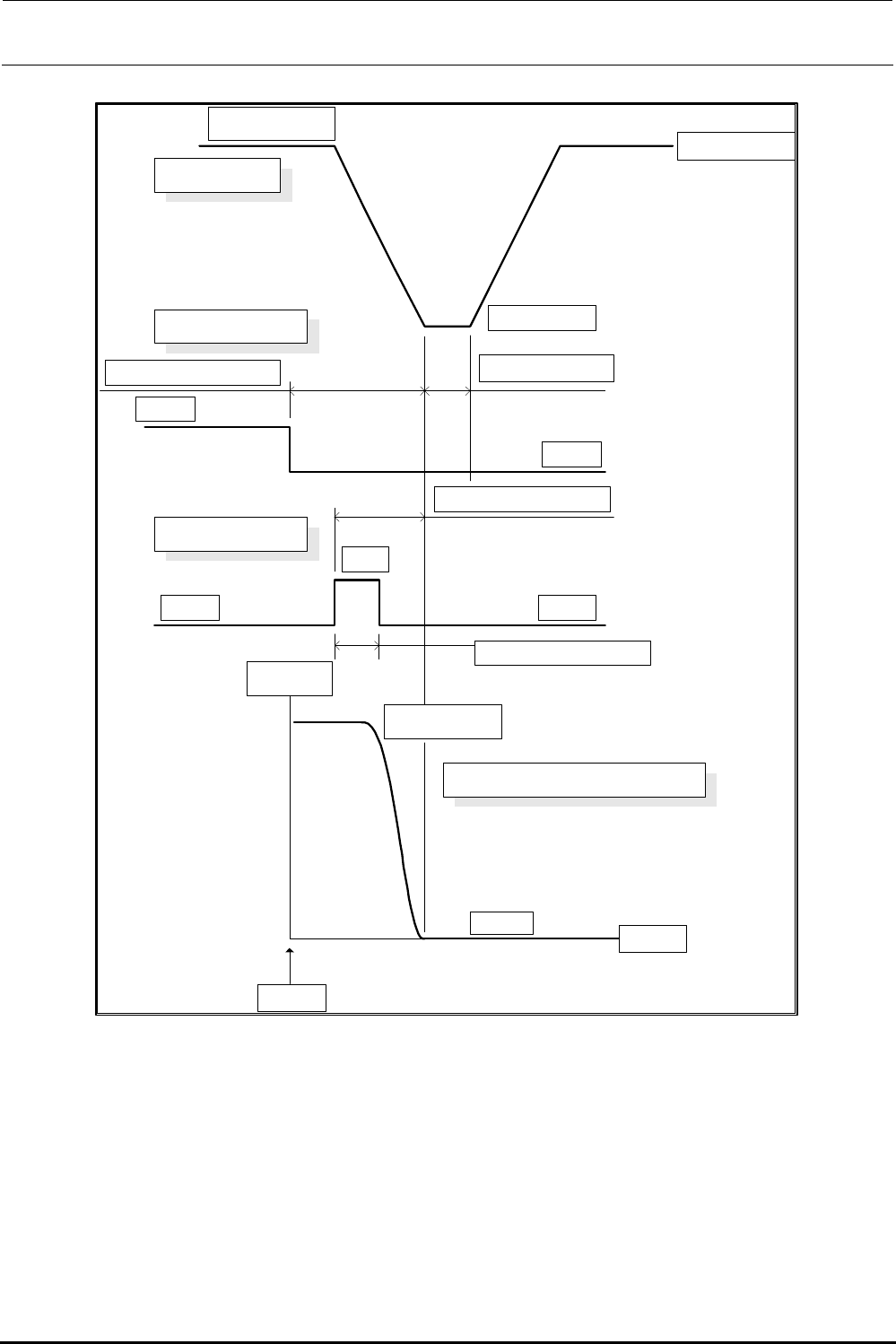

图３－８－４． 废弃元件时的真空时间
Rev1.0
动作说明书
3-48
各参数在以下的地方。
「机械控制参数」「其他」「真空」「元件种类真空时间」「废弃元件」
nScrapVacOff ：「真空停止时间」
nScrapVacCorr ：「真空停止修正时间」
nScrspBlowOn ：「流程开始时间」
nScrapBlowTime ：「流程连续时间」
nScrapHold ：「真空切断待机时间」
上述，废弃时的机器控制参数的 Default 值表中，有各指标值。
「自我校准」「真空校准」「生产使用值」「V.CAL」
wTime6 ：「真空破坏时间」 可以输入各贴装头的数值。
