Rev1.0 动作说明书 3-58 3-11-4 ． OCC （ Offset Correction Camera ）的说明 3-11-4-1． OCC 配件的构成 CCD摄像机 镜头 同轴照明电路板组件 角度照明电路板组件 OCC 配件的构成
Rev1.0
动作说明书
3-57
如上图所示，2 点的 BOC 标记的理论坐标为Ｍ１、Ｍ２，各标记检测的坐标为Ｍ１’、Ｍ２’。
此时，把Ｍ１点设为中心，把Ｍ２点转动９０°后的坐标作为Ｍｖ，在Ｍ１’点为中心，把Ｍ２点转动９０°后的
坐标作为Ｍｖ’。把Ｍｖ、Ｍｖ’分别作为设想的第 3 点的 BOC 标记的理论坐标、物理坐标，与Ｍ１，Ｍ２，Ｍ１’、
Ｍ２’一起把第 3 点作为 BOC 标记时同样，用Ｐ点的坐标计算出Ｐ’点坐标，进行坐标修正。
图３－１１－４
Rev1.0
动作说明书
3-58
3-11-4．OCC（Offset Correction Camera）的说明
3-11-4-1．OCC 配件的构成
CCD摄像机
镜头
同轴照明电路板组件
角度照明电路板组件
OCC 配件的构成
Rev1.0
动作说明书
3-59

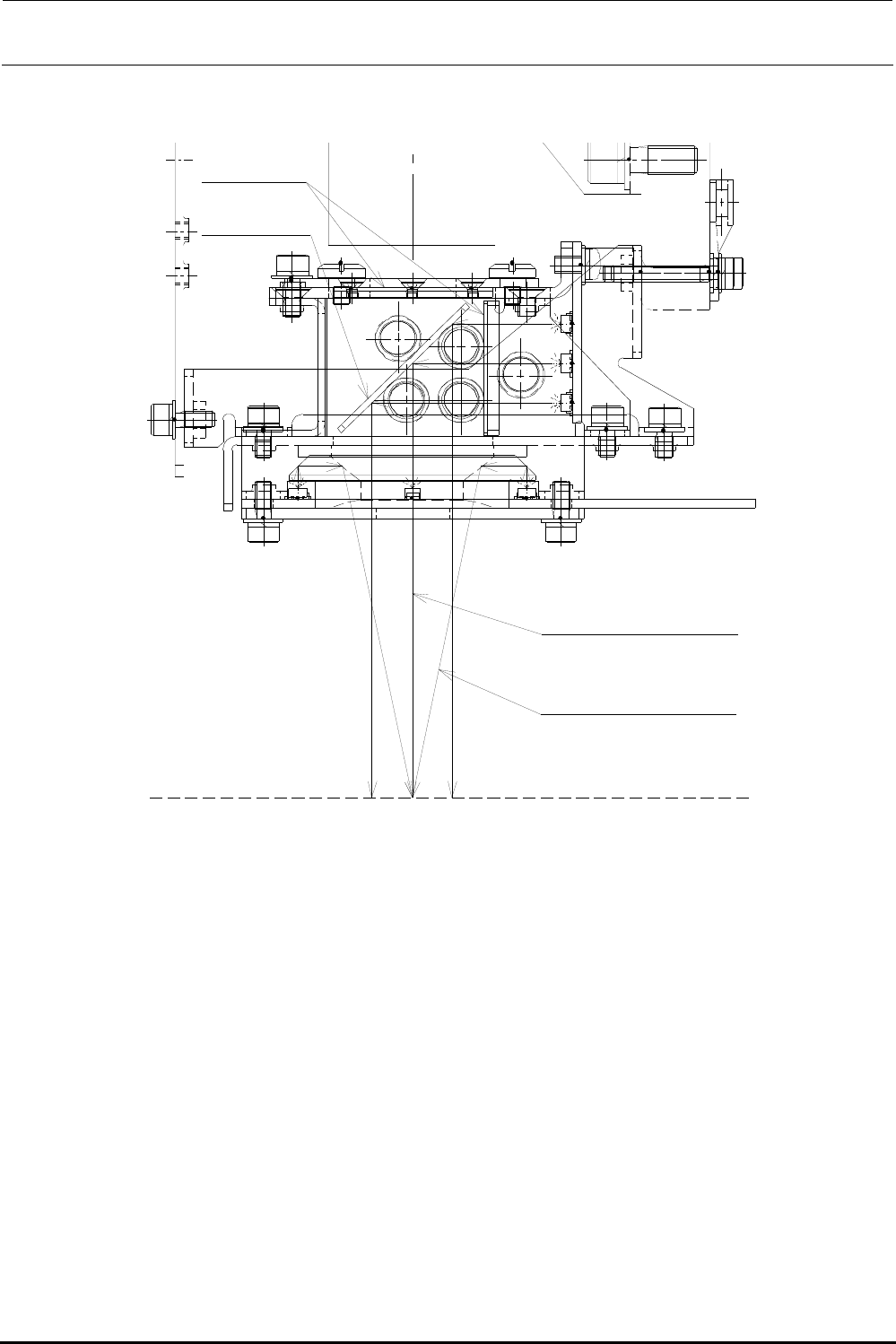

OCC 照明装置的构成
偏光滤光镜
半反光镜
同轴投射照明
角度照明
(用半反光镜反射)
(用棱镜反射)
