Rev1.0 动作说明书 3-48 各参数在以下的地方。「机械控制参数」「其他」「真空」「元件种类真空时间」「废弃元件」 nScrapVacOff ：「真空停止时间」 nScrapVacCorr ：「真空停止修正时间」 nScrspBlowOn ：「流程开始时间」 nScrapBlowTime ：「流程连续时间」 nScrapHold ：「真空切断待机时间」上述，废弃时的机器控制参数的 Def…

Rev1.0

动作说明书

3-47

nScrapBlowOn

VAC 電磁弁

ＯＮ

ノズル内真空圧の変化

W.Scrap.Vac.Off

OFF

Z軸上昇位置

Z軸下降位置

Z軸

nScrapHold

Blow 電磁弁

nScrapBlowTime

ＯＮ

OFFOFF

時間

真空圧

真空到達圧

大気圧

VavOff

Z轴上升位置

电磁阀

真空压力

大气压

时间

吸嘴内真空压力的变化

到达真空压力

Z轴下降位置

Z轴上升位置

电磁阀

Z轴

图３－８－４．废弃元件时的真空时间

Rev1.0

动作说明书

3-48

各参数在以下的地方。

「机械控制参数」「其他」「真空」「元件种类真空时间」「废弃元件」

nScrapVacOff ：「真空停止时间」

nScrapVacCorr ：「真空停止修正时间」

nScrspBlowOn ：「流程开始时间」

nScrapBlowTime ：「流程连续时间」

nScrapHold ：「真空切断待机时间」

上述，废弃时的机器控制参数的 Default 值表中，有各指标值。

「自我校准」「真空校准」「生产使用值」「V.CAL」

wTime6 ：「真空破坏时间」可以输入各贴装头的数值。

Rev1.0

动作说明书

3-49

3-9．激光识别动作

3-9-1．LNC60 轴的激光识别动作

3-9-1-1．测定

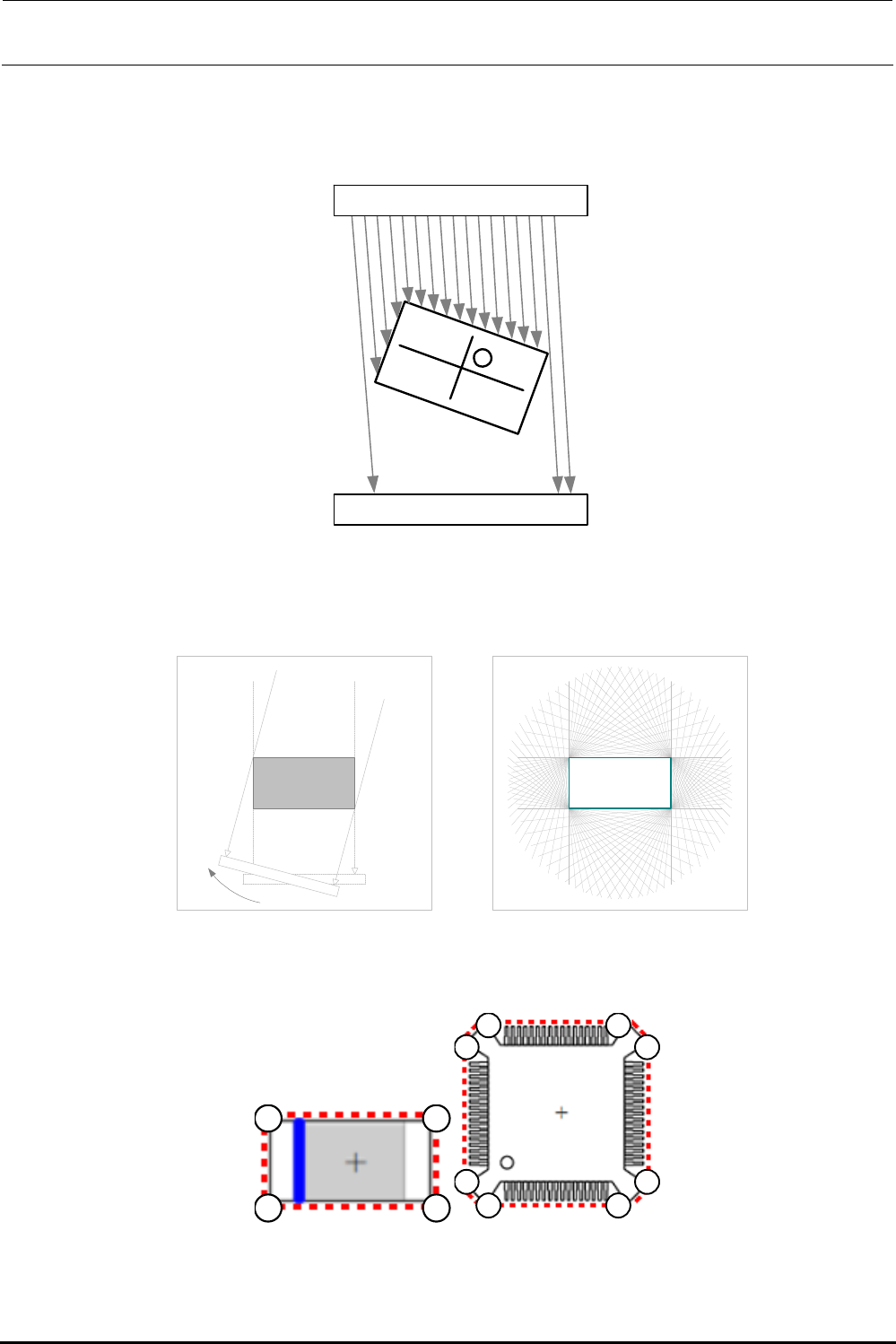

如果将元件在激光中旋转，则影子的宽度发生变化。LNC60 检测影子的边缘（边界线）。将元件旋转 360°，

就可收集到各种角度影子的边缘。以此为基础，在 LNC60 内部产生出被称为结艺（String Art）的元件外

形，。这成为 LNC60 绕元件周围旋转的影像。

LNC60 利用结艺和被指定的元件形状（Shape Template），检测出 4～8 个顶点，计算出位置偏移、角度

偏移、元件尺寸，通知贴片机。
