Kasutusjuhend SIPLACE SX1/SX2 E dition V2 ja V3 3 Tehnilised andm ed ja sõlmed Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.5 Mõõtmed ja kaal 109 3.5.2 Mõõtmed 3.5.2.1 SX1/SX2 ladumismasina mõõtmed 3 Jn 3.5 - …
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.5 Mõõtmed ja kaal Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
108
3.5 Mõõtmed ja kaal
3.5.1 Tehnilised andmed - mõõtmed ja kaal
3
Ladumismasina pikkus
SX1/SX2 1500 mm
Ladumismasina laius
SX1/SX2
*a
2475 mm
Ladumismasina kõrgus
märgulambiga
Üles pööratud kaitsekatetega
(TP-konveieri kõrgus 900 mm)
(TP-konveieri kõrgus 930 mm)
(TP-konveieri kõrgus 950 mm)
maks. 1765 mm
1980 mm
2010 mm
2030 mm
Ladumismasina kõrgus põrandast
(TP-konveieri kõrgus 900 mm)
(TP-konveieri kõrgus 930 mm)
(TP-konveieri kõrgus 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
SX kaal
*b
SX1 koos 2 komponendikäruga 60
SX1 koos 2 komponendikäruga 60 (igati konfigureeritud)
SX2 koos 2 komponendikäruga 60
SX2 koos 2 komponendikäruga 60 (igati konfigureeritud)
2482 kg
2806 kg
2532 kg
2856 kg
Põrandapind, SX
a
SX1/SX2 koos 2 komponendikäruga 60 3,71 m²
Pindalaühikule mõjuva koormuse arvutamisel on võetud arvesse täien-
davat tööpinda, mis ulatub masina kõigist külgedest 0,5 m kaugusele.
Koormus pindalaühikule, SX
c
SX1
SX2
6,1 kN/m²
6,2 kN/m²
Pindalaühikule mõjuva koormuse arvutamisel on võetud arvesse täien-
davat tööpinda, mis ulatub masina kõigist külgedest 1,0 m kaugusele.
Koormus pindalaühikule, SX
c
SX1
SX2
4,7 kN/m²
4,8 kN/m²
Masina jalgade arv 4
*)a Standardkonfiguratsioon: 1 komponendikäru sees ja 1 komponendikäru väljas allapööratud käepidemetega.
*)b Standardkonfiguratsioon: 1 komponendikäru sees, 1 komponendikäru väljas ja üksikkonveier.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.5 Mõõtmed ja kaal
109
3.5.2 Mõõtmed
3.5.2.1 SX1/SX2 ladumismasina mõõtmed
3
Jn 3.5 - 1 SX1/SX2 ladumismasina mõõtmed (1 komponendikäru sees, 1 komponendikäru väljas)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.5 Mõõtmed ja kaal Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
110
3.5.3 Ülespööratud kaitsekatte kõrgus
3

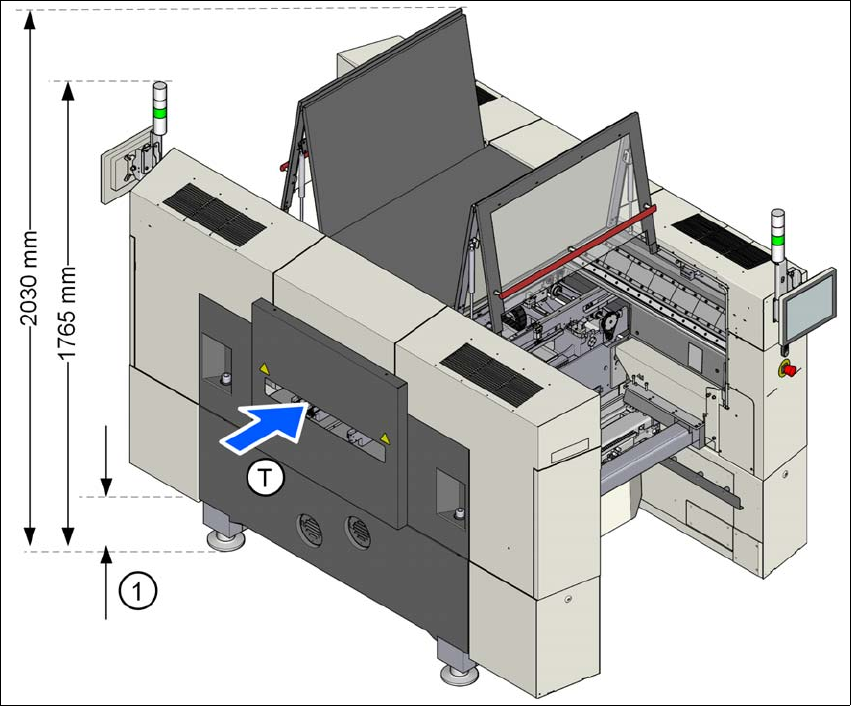

Jn 3.5 - 2 Ülestõstetud kaitsekatte kõrgus - mõõtmed millimeetrites
Esitatud mõõtmed kehtivad trükkplaadikonveieri maks. kõrguse 950 mm kohta.
(1) Kõrgus varieerub vastavalt trükkplaadikonveieri kõrgusele
– trükkplaadikonveieri kõrgus 900 mm = 120 mm ± 15 mm
– trükkplaadikonveieri kõrgus 930 mm = 150 mm ± 15 mm
– trükkplaadikonveieri kõrgus 950 mm = 170 mm ± 15 mm
