Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.6 Ohutusfunktsioonid
83
Stopp-nupp, must (nr 3 joon. 2.6 - 4, lk 79 ja toode 3 joonis 2.6 - 5, lk 80) 2
Neid nuppe kasutatakse ladumismasina seiskamiseks.
Komponendiloendur 2
Paigaldatud komponentide arvu (komponendiloendur) saab teada jaamatarkvara kaudu. Edasist
informatsiooni leiate onlain-abist.
Sundfikseerumisega AVARIISEISKAMISNUPP (pos 4 jn 2.6 - 4, lk 79 ja toode 1 joonis 2.6 - 5, lk 80)2
AVARIISEISKAMISNUPP on punast värvi ning lukustub pärast allavajutamist sisselülitatud asen-
disse. AVARIISEISKAMISNUPU vajutamisel avaneb AVARIISEISKAMISAHELA lülituskontakt ja
vallandub kaitseväljalülitus (CBS). Portaalitelgede (300 VDC) ja tähetelgede (160 VDC) vaheahe-
late pinged lülitatakse välja. DP- ja Z-telgede servovõimendeid toidetakse endiselt pingega 42
VDC. AVARIISEISKAMISNUPU signaalikontakt avaneb ning ekraanil kuvatakse teade avariiseis-
kamisnupu rakendumise kohta "AVARIISEISKAMISNUPP vajutatud". Deaktiveeritakse järgmised
moodulid:
– trükkplaadikonveier
– trükkplaadikinnitus
– laiuseseadistus
– trükkplaadiseiskaja
– Suruõhuvarustus tühjale lindilõikurile
2
Kaitsekatte lüliti asukoht 1 ja 2 (nr 1 ja 2 joon. 2.6 - 6, lk 81) 2
Need lülitid kontrollivad, kas kaitsekatted on suletud. Kui need on suletud, siis on AVARIISEISKA-
MISKONTAKT, signaalikontakt ja HÄDASEISKAMISE ahel suletud. Kui üks katetest avatakse, siis
AVARIISEISKAMISKONTAKT ning signaalikontakt avanevad. Üksikud komponendid deaktiveeri-
takse või jäävad aktiveerituks (vt Joonis 2.6 - 8
, lk 87).
Puhvrituvastuse kaitselülitid (pos 3 Joonis 2.6 - 6, lk 81) 2
SIPLACE'i masinatel SX1/SX2 kontrollitakse selle lüliti abil, kas vähemalt üks puhver on olemas.
Sellega tagatakse, et pärast portaali väljavahetamist on paigaldatud vähemalt üks puhver.
MÄRKUS
Ladumine katkestatakse ja seda on võimalik ladumismasina õigesti töölehakkamisel kas
jätkata või lõpetada.
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
84
2.6.4 Kaitseväljalülitus (CSB)
2

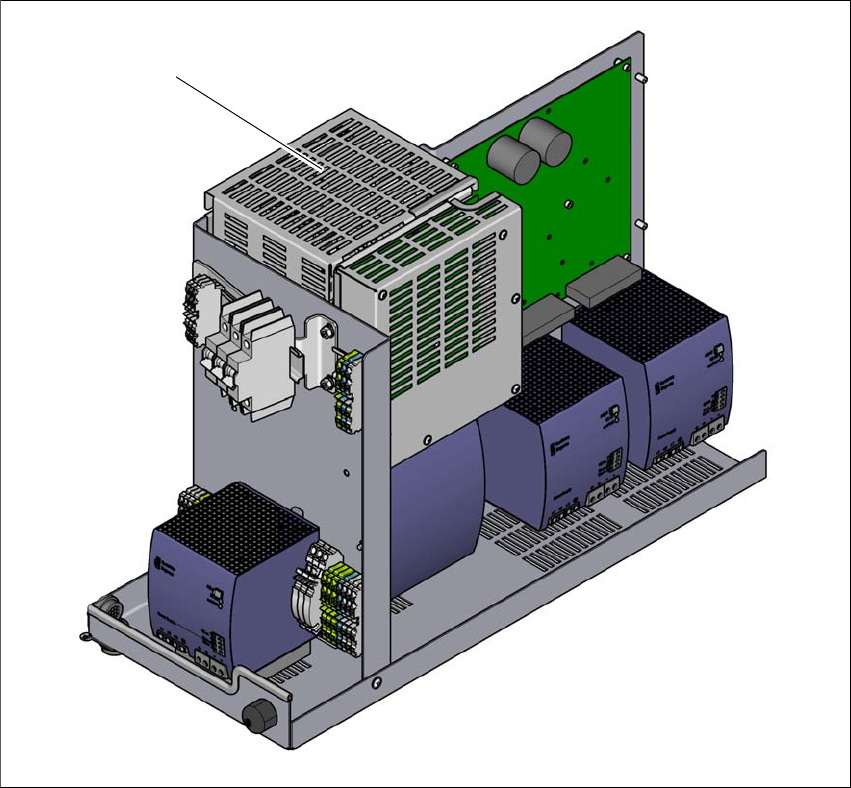

Jn 2.6 - 7 Kaitseväljalülituse asukoht (CSB)
2
(1) Kaitseväljalülitus (CSB)
(1)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.6 Ohutusfunktsioonid
85
Kaitseväljalülitus (CSB) (1 joon. 2.6 - 7, lk 84) 2
kaitseväljalülitus (CSB) asub toiteplokil. Seda kasutatakse kaitsefunktsioonide jälgimiseks ning
ohtliku pinge ja ohtlike liikumiste kontrollimiseks.
2
Kaitseväljalülituse (CBS) aktiveerimiseks peab olema täidetud kolm tingimust:
– Kõik kaitsefunktsioonid ja HÄDASEISKAMISE nupud tuleb vabastada.
– Start-nupp peab olema alla vajutatud.
– Juhttarkvaras peab olema antud signaal "tarkvaraluba" või "control ON".
2.6.4.1 Kaitseväljalülituse ülevaade
Kui ladumismasin on tööks valmis, on kõigi asendilülitite kontaktid ja HÄDASEISKAMISE nupud
lukust vabastatud. Kui näiteks tõstetakse üles mõni kaitsekate, käivitub vastav lüliti ja toimub kait-
seväljalülitus. Märguanne olekumuutuse kohta saadetakse operaatori teavitamiseks juhtimisarvu-
tisse digitaalse CAN-siini sisendsignaali teel I/O-juhtplokist. mille tulemusena kuvatakse
kasutajaliidesele veateade.
Eeldused 2
Ladumismasina käivitamiseks ja käitamiseks peavad olema täidetud järgmised tingimused:
– Kõik komponendikärud peavad olema oma kohale dokitud.
– Kõik ladumismasina kaitsekatted peavad olema suletud.
– Mõlemad hädaseiskamisnupud peavad olema vabastatud.
– Y-telje kaitseraud peab olemas olema.
– Süsteem peab olema saavutanud minimaalse töörõhu.
– Tarkvara vabastamine ("Control ON") peab olema lubatud.
Kui nüüd vajutatakse üht start-nuppudest, siis kaitseväljalülitus (CSB) lülitab ohutuskontrolliga toi-
tepinged sisse ja masin on kasutamiseks valmis.
OHTLIK
Kaitseväljalülituse (CSB) katte all on eluohtlik pinge!
Katte all on komponendid, mis võivad olla eluohtliku pinge all isegi siis, kui ladumismasin
on välja lülitatud ja toitepistik lahutatud. Pärast toitepistiku lahutamist oodake umbes 5 mi-
nutit, kuni kondensaatorid on tühjaks laadinud.
Ärge kunagi avage katteid.
Toiteploki ja kaitseväljalülituse (CBS) kallal on lubatud töid teha ainult ASM Assembly
Systems GmbH&Co.KG hooldustehnikutel, kes on saanud väljaõppe ASM-i juures.
