3.10.3 2 X lineaarne kastmismoodul ( LDU 2 X)
Toote nr 00117012-xx Lineaarne kastmismoodul räbustile / LDU 2 X
LDU 2 X on spetsiaalne sööturimoodul, mis võimaldab kasutada kindla kihipaksusega räbustit.
Seda räbu saab kasutada komponentide katmiseks ja parandada niiviisi nende jooteomadusi.
LDU 2 X paigaldatakse komponendilauale samamoodi nagu X-sööturimoodul ning seda juhitakse
jaama tarkvara ja liini tarkvara abil.
Täpsemat kirjeldust lugege kasutusjuhendist "SIPLACE LDU 2 X".
3
Jn 3.10 - 4 Lineaarne kastmismoodul (LDU 2 X)
3.10.3.1 Tehnilised andmed
Mõõtmed (P x L x K) 629 x 105 x 202 mm
Kaal 11 kg
Voolutarve 24 V dc kuni 30 V dc, 2 A (60 W)
Max müra 61dB (A)
Temperatuurivahemik (ladustamine) -25 °C kuni +55 °C
Temperatuurivahemik (kasutamine) +18 °C kuni +25 °C
Niiskus (ladustamine) ≤ 95%
Niiskus (kasutamine) 30% - 75% (keskmiselt mitte üle 45%)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.10 X-sööturmoodulid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
160
3.10.4 Sööturimooduli adapter
Toote nr 00141305-xx Adapter sööturimoodulitele X
Toote nr 00141308-xx Adapterplaat praagikonveierile
Toote nr 00141310-xx Adapterplaat sildistajale
3
X-lindisööturmoodulite sortimenti laiendati lineaarvibraatorsööturi, sildistaja ja praagikonveieriga.
Adapteriga saab teisendada S-lineaarse vibrosööturi, sildistaja ja praagikonveieri kasutamiseks
SX1/SX2 komponendikärudega. Adapteril on nii elektroonika- kui ka mehaanikafunktsioone: Tei-
sendab S-sööturmooduli sidesignaalid laiendatud X-Seeria protokollile vastavateks signaalideks.
Teostatakse ka lisafunktsioone, nagu nt sööturmooduli identifitseerimist.
3
MÄRKUS
S-lineaarvibraatorsööturit, sildistajat ja praagikonveierit pole võimalik komponendikäru
varustusse seadistada, kui need asuvad SpeedStari (C&P20) ligipääsupiirkonnas.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.10 X-sööturmoodulid
161
3.10.4.1 Sööturimooduli adapter koos sildistajaga
3

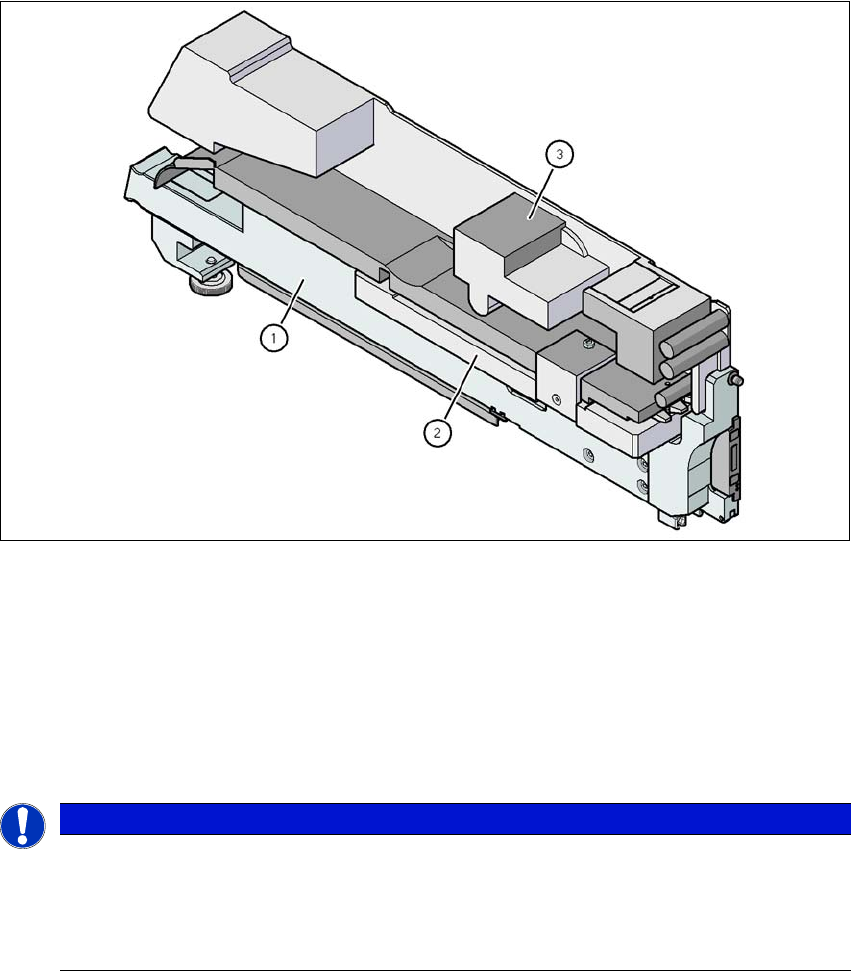

Jn 3.10 - 5 Sööturimooduli adapter koos sildistajaga
(1) Adapter sööturimoodulitele (toote nr 00141305-xx)
(2) Adapterplaat sildistajale (toote nr 00141310-xx)
(3) Sildistaja
3.10.4.2 Sööturimooduli adapter lineaarse vibrosööturiga
3
MÄRKUS
Kasutage adapterplaati
Adapterplaat kuulub X-seeria S-i sööturimoodulite standardvarustusse:
Adapterplaati tuleb kasutada komponentide kõrguseni kuni 16,5 mm.
Komponente kõrgusega 16,5 mm kuni 25 mm töödeldakse ilma adapterplaadita.
