Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.7 3D koplanaarsuslaseri moodul
317
6.7.2 Tehnilised andmed
6
komponendid QFP, SO, BGA, Gullwing, ühendus
Täpsus
*a
± 15 µm (3σ), ± 20 µm (4σ)
Maksimaalne komponendi suurus 50 x 50 mm²
Komponendi maks. kõrgus 17 mm
BGA-komponentide kuju
min viigulaba läbimõõt
Min viigulaba samm
Min viigulabade arv
400
μm
800
μm
6
Gullwing-komponendi kuju
min viigulaius
*b
Min juhtmesamm
Min juhtmete arv
300
μm
500
μm
5
Maksimaalne liitmiku mõõt 120 x 20 mm²
Liitmik (Gullwing)
Min viigulaius
b
Min juhtmesamm
Min juhtmete arv
300
μm
500
μm
5
Ladumispea tüüp TwinHead, SIPLACE Multistar CPP
Laseri kaitseklass
3D koplanaarsusandur
Ladumismasin
3B
2
*)a Viigulaba/viigu kohta
*)b Väiksemate juhtmelaiuste asjus pöörduge kohaliku tootejuhi poole
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.8 Komponentide praagikarbi andur Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
318
6.8 Komponentide praagikarbi andur
Toote nr 00519848-xx Päring komponentide praagikonteinerile
Komponentide praagikarbi sensoriga jälgitakse praagikarbi õiget paigaldust kinnitusse.
– Kui komponentide praagikarp pole õigesti paigaldatud, siis ei saa ladumismasinat käivitada.
– Kui komponentide praagikarp hüppab ladumisprotsessi käigus kinnitusest välja, siis seiskub
ladumismasin kohe tööpea kokkupõrke vältimiseks.
Iga praagikarpi jälgitakse eraldi sensoriga.
6
MÄRKUS
Kui kasutatakse SpeedStari, soovitame paigaldada valikulise komponentide praagikarbi
anduri.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.9 SIPLACE Very High Force TwinStar (VHF TH)
319
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Toote nr 00519986-xx VHF TwinStar, portaaliga
6.9.1 Kirjeldus
SIPLACE'i väga suure paigaldusjõuga TwinStar on standardse TwinStar täiustatud arendus.
SIPLACE'i väga suure paigaldusjõuga TwinStar sobib komplekssete ja suurte komponentide la-
dumiseks.
Üksikasjaliku kirjeldust vaadake jaotisest "Montaažijuhend - Tööpea konfigureerimiskomp-
lekt, VHF-tööpea", toote nr 00197270-xx]
6.9.2 Ülevaade
6

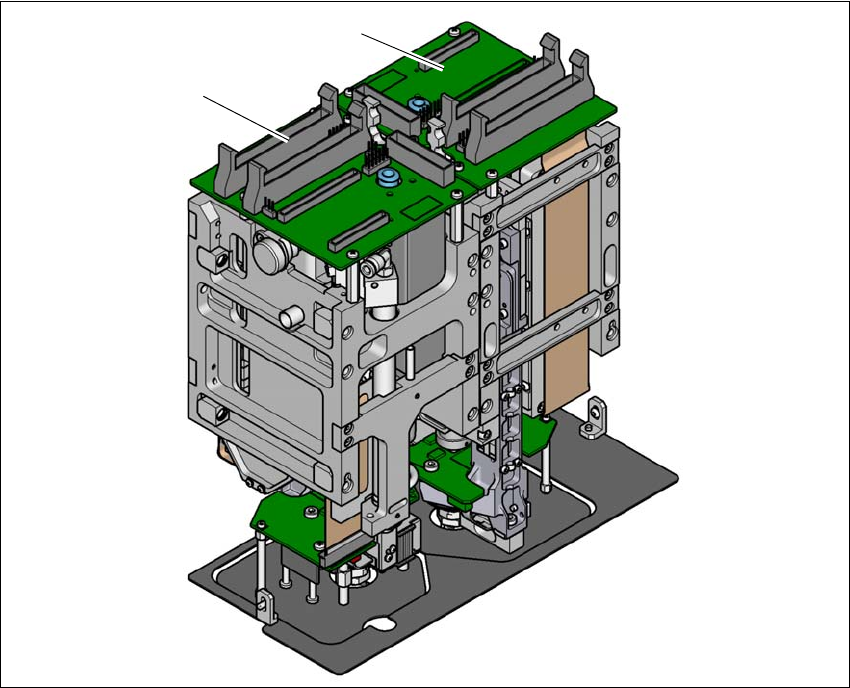

Jn 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place-moodul 1 (P&P1)
(2) Pick&Place-moodul 2 (P&P2)
2
1
