3 Tehnilised andmed ja sõlmed Kasut usjuhend SIPLACE SX1/SX2 Edit ion V2 ja V3 3.5 Mõõtmed ja kaal Alates tarkva raversioonist SC.713.1 Väljaanne 12/2020 112 3.5.5 SX1/SX2 ladum ismasina raskuskese 3 Jn 3.5 - 4 Raskuskes…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.5 Mõõtmed ja kaal
111
3.5.4 Vaba ruum komponendikäru liigutamiseks, SIPLACE SX1/SX2
3

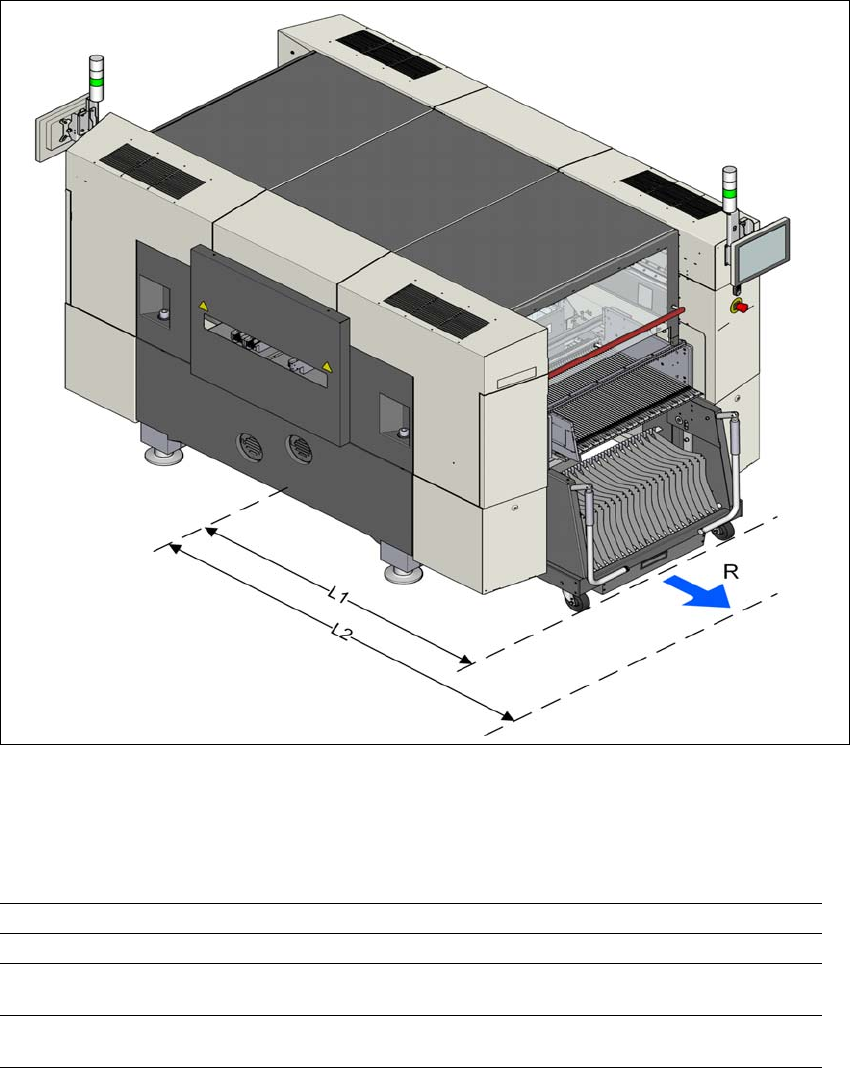

Jn 3.5 - 3 Vaba ruum komponendikäru liigutamiseks SX1/SX2 ladumismasinatel
Komponendikäru pöörderaadius R on ladumismasinates SX1/SX2:
3
3
Asukoht 1 (väljas) Asukoht 2 (sees)
Manööverdamisraadius R 760 mm 760 mm
Kaugus L1: masina keskkohast
komponendikäru välisservani
1300 mm 1175 mm
Kaugus L2: masina keskkohast
seinani
2060 mm 1935 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.5 Mõõtmed ja kaal Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
112
3.5.5 SX1/SX2 ladumismasina raskuskese
3

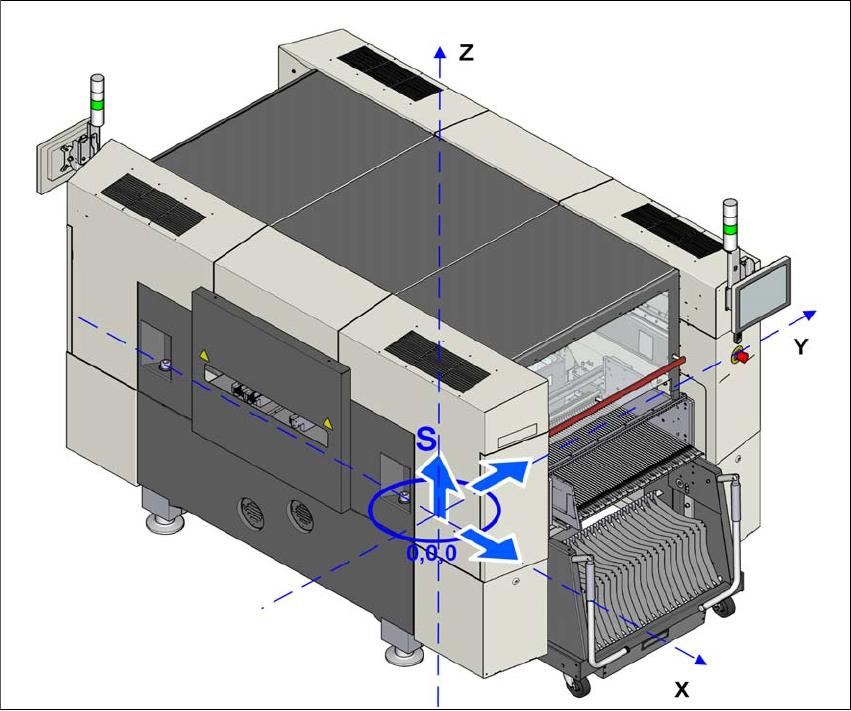

Jn 3.5 - 4 Raskuskese masinatel SX1/SX2 millimeetrites
X-koordinaat 0 mm
Y-koordinaat 0 mm
Z- koordinaat 738,5 mm
Need raskuskeskme koordinaadid kehtivad ladumismasinatele, mille trükkplaadikonveieri kõrgus
on 900 mm.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.6 Moodulite ülevaated
113
3.6 Moodulite ülevaated
3.6.1 SIPLACE SX2 V3 koostesõlmede ülevaade
3
3
Jn 3.6 - 1 SIPLACE SX2 V3 ladumismasina koostesõlmede ülevaade
(1) Põhimoodul
(2) Robotimoodul
(3) Portaal 2 koos ladumispeaga
(4) Trükkplaadikonveier (üksik- või kaksikkonveier)
(5) Portaal 1 koos ladumispeaga
(6) Multitouch-monitor
(7) Komponendikäru asukohas 1
(8) COT-osa asukoht 2, lindilõikur, tühi lindijäätmekanal
(T) Trükkplaatide liikumissuund
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
